Паспортные данные и маркировка

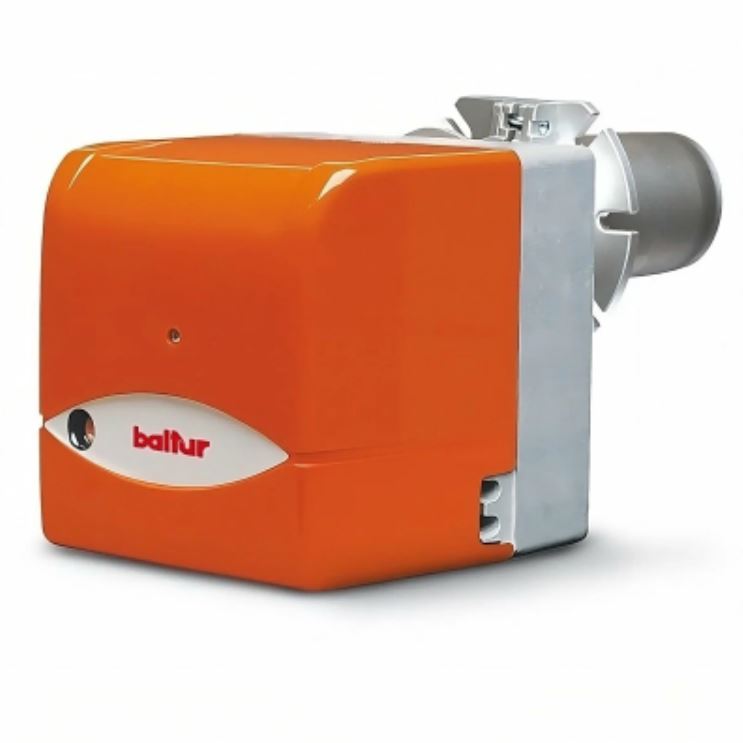

Дизельная горелка Baltur BTL 3 — одноступенчатая модель, работающая в режиме включено/выключено. Основной артикул для заказа — 35450010. Существует также версия BTL 3H с устройством предварительного подогрева топлива, что обеспечивает лучшее распыление и стабильный розжиг при низких температурах.
При заказе запасных частей необходимо сверить артикул и серийный номер с шильдика, расположенного на корпусе горелки. Модель BTL 3 выпускается также в исполнении с удлинённым соплом (L200, артикул 35450020).
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | 35450010 |
| Тип | Дизельная, одноступенчатая |
| Мощность (мин. / макс.) | 17,8 / 42,7 кВт |
| Расход топлива (мин. / макс.) | 1,4 / 3,6 кг/ч |
| Вязкость топлива | 1,5°E при 20°C |
| Электропитание | 1N~ 230В ± 10%, 50 Гц |
| Мощность двигателя | 0,09 кВт |
| Трансформатор розжига | 15 кВ — 40 мА |
| Степень защиты | IP40 |
| Вес | 9 кг (с упаковкой) |
| Габариты упаковки | 400×280×280 мм |
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор повышенного давления для работы на котлах с наддувом.
- Регулируемая головка сгорания с сопловой трубой из нержавеющей стали.
- Шестерёнчатый насос с регулятором давления.
- Фоторезистивный датчик пламени.
- Блок управления (топочный автомат) LOA24 или LMO14.
Стандартная комплектация
- Топливный линейный фильтр.
- Гибкие топливные шланги (2 шт.).
- Форсунка.
- Комплект крепления к котлу: фланец, прокладка, семиполярный штекер.
Документация и запчасти
Инструкция по эксплуатации для горелок BTL 3 и BTL 3H содержит разделы по монтажу, настройке, техническому обслуживанию и схемам подключения. В документе приведены рекомендации по регулировке положения диска пламени и воздушной заслонки для оптимального горения.
Настройку и регулировку горелки должен выполнять специалист с допуском и необходимыми приборами (газоанализатор, манометр). Самостоятельное вмешательство в топливную аппаратуру не допускается.
Частые вопросы
- Какой артикул у горелки Baltur BTL 3?
- Основной артикул — 35450010. Для исполнения с удлинённым соплом L200 — 35450020.
- В чём отличие BTL 3 от BTL 3H?
- Версия BTL 3H оснащена устройством предварительного подогрева топлива, что улучшает распыление и обеспечивает надёжный розжиг при низких температурах.
- Где найти инструкцию по эксплуатации?
- Руководство по эксплуатации для BTL 3 и BTL 3H доступно для скачивания на технических порталах. Документ содержит схемы подключения и таблицы настроек.
