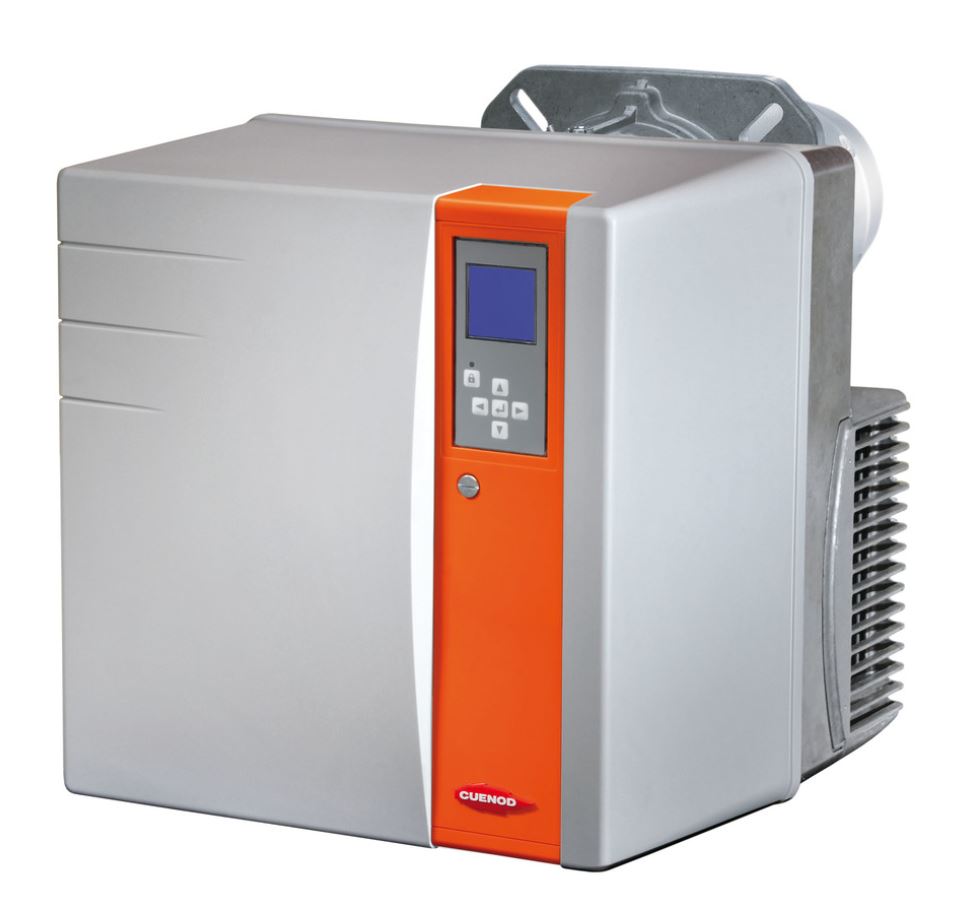

Горелка Cuenod AQF030 (Vectron G 04.540 Modulo) представляет собой моноблочное газовое устройство с электронным модулированием. Оборудование разработано для оснащения генераторов тепла, соответствующих стандарту DIN 4702, в полном диапазоне мощности. Конструкция и принцип действия соответствуют требованиям европейского стандарта EN 676. Головка горелки с внутренней циркуляцией топочных газов обеспечивает низкое содержание оксидов азота в продуктах сгорания.
Содержание
- Основные технические характеристики
- Комплектация и основные узлы
- Требования к топливу и условиям эксплуатации
- Документация и маркировка
Основные технические характеристики
Ниже приведены ключевые параметры горелки Cuenod AQF030 (Vectron G 04.540 Modulo) на основании технической документации.
| Параметр | Значение |
|---|---|
| Диапазон мощности | 80–540 кВт |
| Режим работы | Плавно-двухступенчатая / модулируемая |
| Давление подаваемого газа | 20–100 мбар |
| Присоединение газа | Rp 1, Rp 1½ или Rp 2 (в зависимости от исполнения) |
| Электродвигатель | 230 В, 50 Гц, 480 Вт, 2800 об/мин |
| Потребляемая мощность | 580 Вт (в рабочем режиме) |
| Степень защиты | IP 41 |
| Трансформатор розжига | EBI-M, 1 x 11 кВ |
| Серводвигатель воздушной заслонки | STE 4.5, 1,2 Н·м, время хода ~40 с на 90° |
| Регулятор давления газа | LGW 10 A 2 |
Номер CE горелки — 1312 BL 3115. Класс выбросов по EN 676 — 3. Значения выбросов NOx в стандартных условиях: для природного газа — менее 80 мг/кВт·ч, для пропана — менее 140 мг/кВт·ч.
Комплектация и основные узлы
В состав горелки входят следующие ключевые компоненты:
- Блок управления и безопасности МРА 22.
- Датчик пламени — фотоэлемент IRD.
- Газовая рампа с двойным магнитным клапаном (исполнение DMVSE в зависимости от диаметра присоединения).
- Регулятор давления газа LGW 10 A 2.
- Серводвигатель привода воздушной заслонки STE 4.5.
- Трансформатор розжига EBI-M.
Требования к топливу и условиям эксплуатации
Горелка Cuenod AQF030 рассчитана на сжигание природного газа (G20, G25) с теплотворной способностью H₁ = 8,83–10,35 кВт·ч/м³ или пропана (G31) с H₁ = 25,89 кВт·ч/м³. Категория оборудования — II 2 ELL 3P.
Давление газа на входе должно находиться в диапазоне 20–100 мбар. Отклонения от допустимых значений могут повлиять на стабильность горения и эффективность работы. Для подключения к газовой сети требуется соблюдение норм, указанных в проектной документации котельной.
Документация и маркировка
Основной документ для подбора и обслуживания — руководство по эксплуатации на конкретную модель. При заказе запчастей сверяйте номер детали по каталогу производителя. На шильдике, расположенном на корпусе горелки, указаны: тип оборудования, регистрационный номер AQF030, технические параметры и маркировка CE.
Перед выполнением пусконаладочных работ рекомендуется проверить комплектность и соответствие исполнения горелки условиям котельной. Регулировку газового тракта и настройку режимов горения должен выполнять специалист, имеющий допуск к работе с газовым оборудованием.
Часто задаваемые вопросы (FAQ)
Для каких котлов подходит горелка Cuenod AQF030?
Горелка предназначена для оснащения любых типов генераторов тепла (водогрейных, паровых котлов, теплогенераторов), соответствующих стандарту DIN 4702, в диапазоне мощности от 80 до 540 кВт.
Какой датчик пламени используется в этой модели?
В горелке установлен фотоэлемент IRD. Он работает совместно с блоком управления МРА 22 и обеспечивает контроль наличия пламени.
Какое топливо можно использовать?
Оборудование рассчитано на работу как на природном газе (G20, G25), так и на пропане (G31). Переключение между видами топлива требует настройки газового тракта специалистом.
