Документация и маркировка

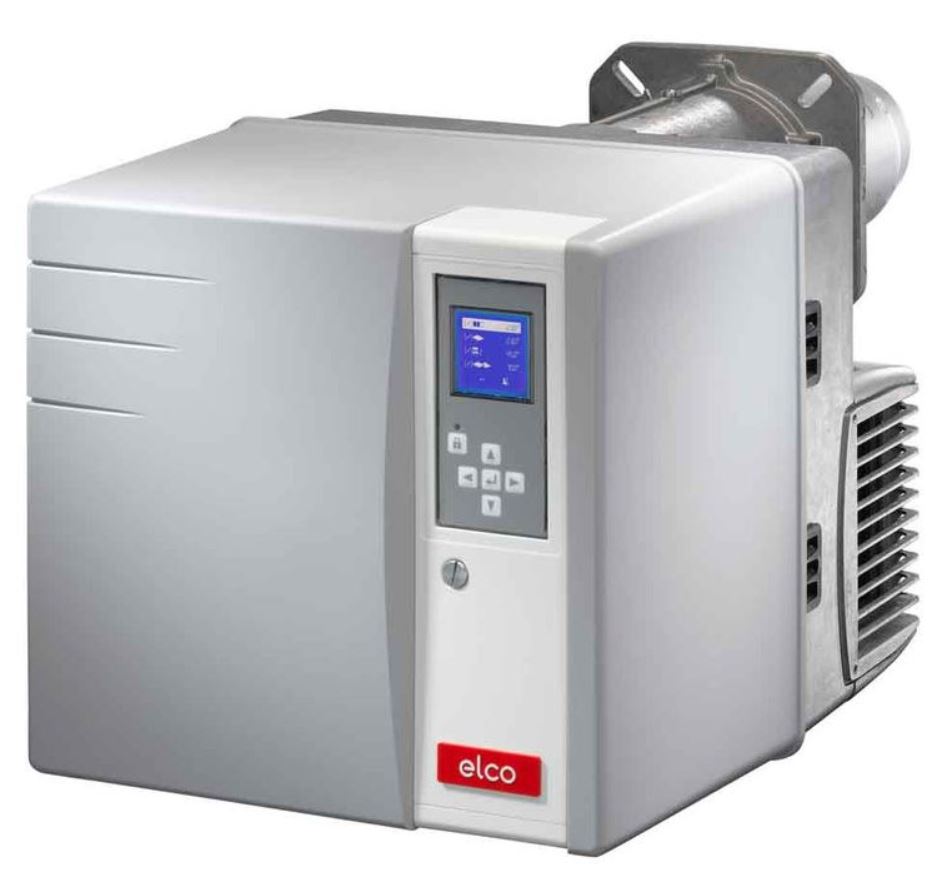

Для работы с газовой горелкой серии Elco Vectron VG основным документом является руководство по эксплуатации. В инструкции содержатся сведения по монтажу, вводу в эксплуатацию, настройке и техническому обслуживанию оборудования. При заказе запасных частей необходимо сверить артикул и серийный номер с шильдика, расположенного на корпусе горелки.
Серия Vectron VG включает модели с различными диапазонами мощности — от 45 до 2100 кВт и выше. Документация доступна для конкретных модификаций: VG 1, VG 2, VG 3, VG 4, VG 5, VG 6 и их исполнений (Duo Plus, Vario и др.).
Расшифровка обозначения модели
Обозначение модели горелки Elco VG содержит информацию о её характеристиках. Примеры расшифровки:
- VG — серия газовых горелок Vectron.
- 2.210 — типоразмер и мощность: первая цифра — серия, далее — номинальная мощность (кВт).
- M — модулируемое исполнение (электронная модуляция).
- D — двухступенчатое исполнение.
- V — пневматическое регулирование соотношения газ/воздух.
- KN / KL — короткая или длинная пламенная труба.
Настройка и ввод в эксплуатацию
Перед первым запуском горелки необходимо убедиться в соблюдении требований безопасности: проверить электропитание (230 В, 50 Гц), тип газа, давление газа, герметичность соединений, наличие воды в системе и работу предохранительных устройств. Все электрические подключения должны выполняться квалифицированным электриком.
Регулировка подачи воздуха осуществляется в двух точках: со стороны нагнетания (изменение зазора между дефлектором и соплом) и со стороны всасывания (изменение наклона воздушной заслонки). Данные заводской регулировки указаны в таблицах руководства и служат базовыми значениями для первоначального запуска.
Настройку газового тракта, регулировку соотношения газовоздушной смеси и проверку тока ионизации должен выполнять специалист с допуском к работе с газовым оборудованием и необходимыми приборами (газоанализатор, мультиметр). Минимальный ток ионизации для двухступенчатых горелок составляет 7 мкА.
Основные параметры для примера модели VG 2.210
| Параметр | Значение |
|---|---|
| Рабочий диапазон мощности | (80) 150 — 210 кВт |
| Давление газа | 20 — 300 мбар |
| Электропитание | 230 В, 50 Гц |
| Мощность электродвигателя | 250 Вт |
| Класс защиты | IP 41 |
| Детектор пламени | Ионизационный |
Что проверить перед пуском
- Горелка собрана в соответствии с инструкцией.
- Настройки соответствуют табличным значениям.
- Теплогенератор готов к работе, заполнен водой.
- Все электрические соединения выполнены правильно.
- Дымоход не засорён, подача свежего воздуха обеспечена.
Частые вопросы
- Где найти инструкцию для конкретной модели Elco VG?
- Руководство по эксплуатации поставляется в комплекте с горелкой. Также документацию можно найти на технических порталах по точному обозначению модели и артикулу. Для серий VG 1, VG 2, VG 4, VG 6 доступны отдельные PDF-документы.
- Как определить артикул горелки Elco VG?
- Артикул и серийный номер указаны на шильдике (заводской табличке) на корпусе горелки. Эти данные необходимы для заказа запчастей и поиска документации.
- Можно ли выполнить настройку горелки самостоятельно?
- Регулировка газовой рампы, настройка соотношения газ-воздух и проверка герметичности газовой арматуры должны выполняться только специалистом с соответствующим допуском и измерительными приборами.
