Документация и маркировка

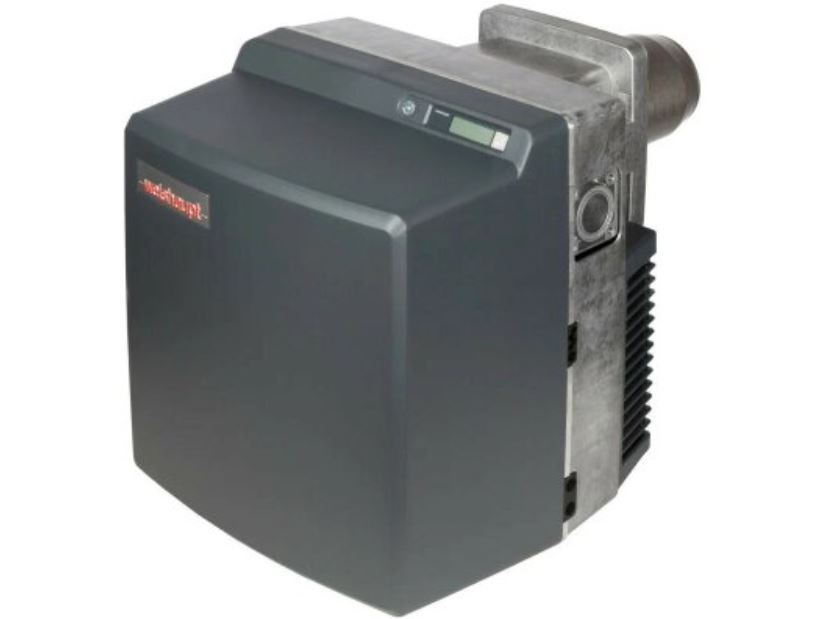

Для работы с газовой горелкой Weishaupt WG30N/1-C основным документом является руководство по монтажу и эксплуатации. В инструкции содержатся сведения по установке, вводу в эксплуатацию, настройке и техническому обслуживанию оборудования.
При заказе запасных частей важно сверить полное обозначение модели, артикул и серийный номер с шильдиком на корпусе горелки. Артикул модели зависит от диаметра присоединения газовой рампы: для Rp 1" — 23232631, для Rp 3/4" — 23232621.
Расшифровка обозначения модели
Обозначение модели горелки Weishaupt содержит информацию о её характеристиках. Пример расшифровки для WG30N/1-C ZM-LN:
- W — типоряд: горелка Weishaupt.
- G — вид топлива: газ.
- 30 — типоразмер.
- N — природный газ E/LL (F — сжиженный газ B/P).
- /1 — класс мощности.
- -C — тип конструкции.
- ZM — исполнение: плавно-двухступенчатое или модулируемое.
- LN — исполнение LowNOx (низкий выброс оксидов азота).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон мощности | 37,5 — 350 кВт |
| Вид топлива | Природный газ E/LL |
| Регулирование | Модулируемое или плавно-двухступенчатое |
| Электропитание | 220 В, 50 Гц |
| Потребляемая мощность | 544 Вт |
| Расход газа | до 36,76 нм³/ч |
| Давление газа | 16 — 300 мбар |
| Противодавление | от −1 до 3 мбар |
| Длина пламенной трубы | 166 мм |
| Степень защиты | IP40 |
| Вес | 28 кг |
Настройка и обслуживание
Перед первым запуском горелки необходимо убедиться в соблюдении требований безопасности: проверить наличие требуемого давления газа и открытое положение отсечного крана, а также правильность подключения предохранительных устройств и приборов управления. Все электрические подключения должны выполняться квалифицированным персоналом.
Настройка горелки производится с панели управления (менеджер горения W-FM 20). Регулировка газовой и воздушной заслонок осуществляется сервоприводами STE 4,5 с контролем положения. Настройку газового тракта, регулировку соотношения газовоздушной смеси и проверку тока ионизации должен выполнять специалист с допуском к работе с газовым оборудованием и необходимыми приборами (газоанализатор, манометр). Перевод горелки с одного типа газа на другой выполняется исключительно квалифицированным персоналом.
Основные узлы, требующие контроля
- Газовая рампа (мультиблок W-MF 512) с фильтром и реле давления.
- Электроды зажигания и ионизации.
- Датчик пламени (контроль ионизации).
- Сервоприводы воздушной и газовой заслонок STE 4,5.
- Трансформатор розжига W-ZG 01.
Частые вопросы
- Где найти инструкцию для горелки Weishaupt WG30N/1-C?
- Руководство по монтажу и эксплуатации поставляется в комплекте с горелкой. Также документацию можно найти на технических порталах по полному обозначению модели.
- Какие артикулы соответствуют модели WG30N/1-C ZM-LN?
- Артикул зависит от диаметра присоединения газовой рампы: Rp 1" — 23232631, Rp 3/4" — 23232621.
- Можно ли выполнить настройку горелки самостоятельно?
- Регулировка газовой рампы, настройка соотношения газ-воздух и проверка герметичности газовой арматуры должны выполняться только специалистом с соответствующим допуском и измерительными приборами.
