Реле давления Danfoss серий KP и KPI включает и отключает насос по давлению в системе. Ниже разобраны контакты 1–2–4, рекомендуемое подключение через контактор, настройка уставки и дифференциала, а также типовые неисправности.
Важно: работа выполняется с сетевым напряжением.
До снятия крышки отключите питание и проверьте отсутствие напряжения. Корпус двигателя должен быть заземлён, а цепь — защищена автоматическим выключателем и другими аппаратами, предусмотренными проектом. Если нет необходимой квалификации, поручите монтаж электрику.
- Как работают контакты 1–2–4
- Рекомендуемая схема через контактор
- Как проверить исполнение реле
- Настройка уставки и дифференциала
- Особенности KP44
- Неисправности и проверка
- Частые вопросы

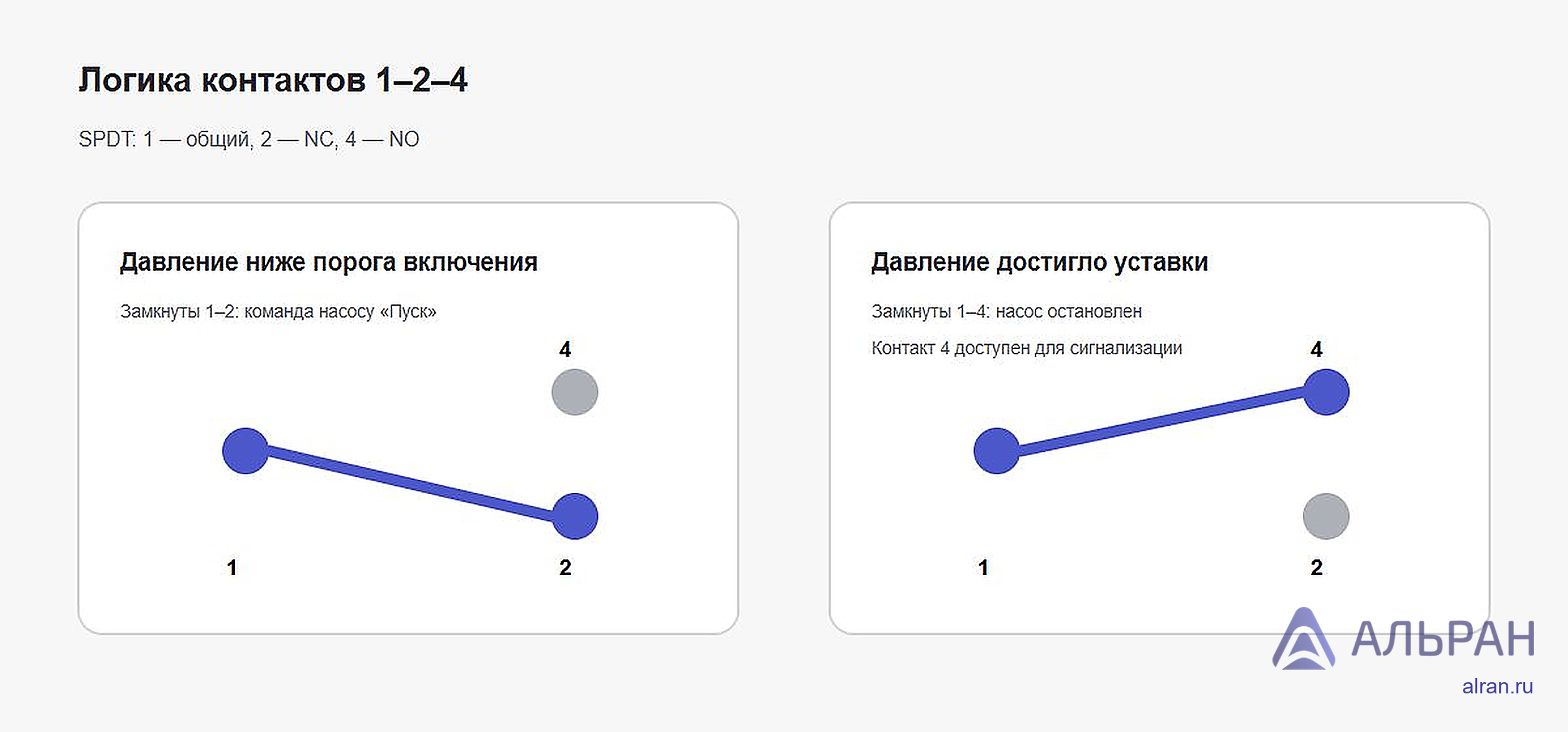

Как работают контакты реле давления Danfoss
В реле KP и KPI применяется однополюсный перекидной контакт SPDT:
- 1 — общий контакт (COM);
- 2 — нормально замкнутый контакт (NC);
- 4 — нормально разомкнутый контакт (NO).
При давлении ниже порога включения замкнуты контакты 1–2. Когда давление достигает установленного верхнего значения, 1–2 размыкаются, а 1–4 замыкаются. Контакт 4 можно использовать для сигнализации, если это допускает схема управления.

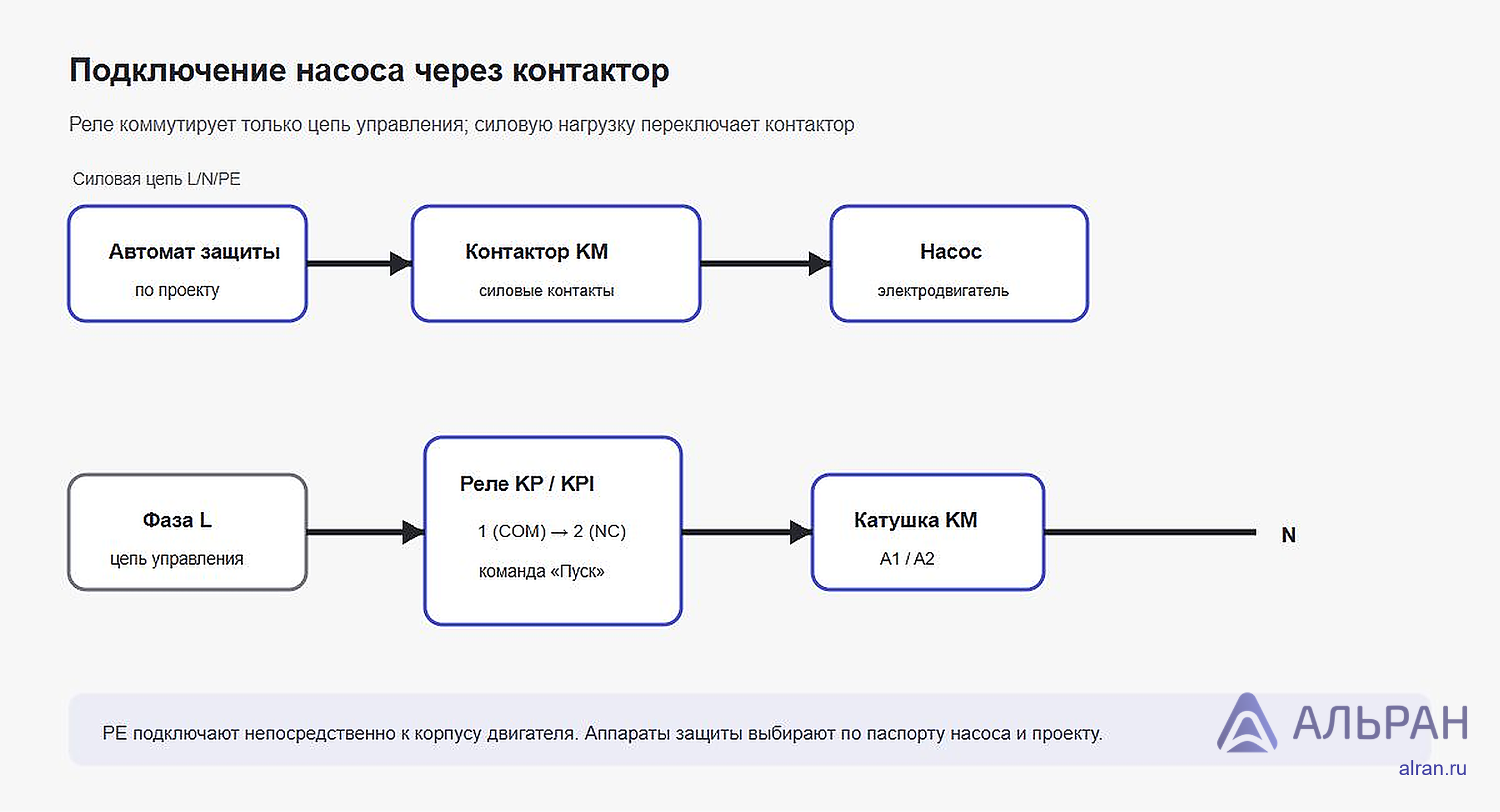

Рекомендуемая схема подключения насоса
Для большинства насосных установок реле давления целесообразно использовать в цепи управления контактором: контакт 1 получает фазу цепи управления, с контакта 2 сигнал поступает на катушку контактора, а контактор уже коммутирует питание электродвигателя.
- Фазу цепи управления подают на клемму 1 (COM).
- Клемму 2 (NC) соединяют с катушкой контактора.
- При достижении верхней уставки 1–2 размыкаются — контактор отпускает и насос останавливается.
- Когда давление снизится на величину дифференциала, 1–2 снова замыкаются — насос запускается.
Прямое подключение двигателя допустимо не для любого насоса. Число 16 А в документации нельзя автоматически считать допустимым током электродвигателя: нагрузочная способность зависит от категории применения и конкретного артикула. Например, для ряда KPI 35 производитель указывает AC-3 6 А, AC-15 4 А и AC-1 10 А при 440 В, а 16 А отдельно фигурирует как номинал защиты от короткого замыкания. Всегда сверяйте код заказа и паспорт реле; при сомнении применяйте контактор.
Маркировка и выбор исполнения
Перед подключением найдите код заказа на шильдике и проверьте технический паспорт именно этого исполнения. У реле с одинаковым названием могут различаться диапазон, дифференциал, резьба, степень защиты и допустимая электрическая нагрузка.
| Модель | Типичный диапазон, бар | Типичный дифференциал, бар | Применение |
|---|---|---|---|
| KPI 35 | −0,2…8 | 0,4…1,5 | Вода, воздух, масла; системы с невысоким давлением |
| KPI 36 | 2…14 | зависит от исполнения | Системы с более высоким рабочим давлением |
| KPI 38 | 8…28 | зависит от исполнения | Промышленные системы и сигнализация |
| KP 44 | проверять по коду заказа | проверять по паспорту | Управление насосом и защита от сухого хода |
Значения приведены для ориентирования, а не вместо паспорта конкретного изделия.
Настройка уставки и дифференциала
Уставка Range задаёт давление отключения. Дифференциал Diff определяет, насколько должно снизиться давление для повторного включения.
Пример: если давление отключения установлено на 3 бар, а дифференциал — на 1 бар, насос должен повторно включиться приблизительно при 2 бар.
- Отключите питание и сбросьте опасное давление в соответствии с инструкцией установки.
- Установите требуемую уставку регулятором Range.
- Установите разницу между отключением и включением регулятором Diff.
- Зафиксируйте регуляторы, если это предусмотрено исполнением.
- Включите систему и по манометру проверьте несколько полных циклов включения и отключения.
Шкала является ориентировочной. Окончательную настройку выполняют по фактическим показаниям исправного манометра, не превышая допустимые давления насоса, трубопровода, мембранного бака и арматуры.
Особенности сдвоенного реле KP44
KP44 объединяет управление насосом и контроль пониженного давления на всасывании. Один сильфон контролирует давление системы, второй используется для защиты от работы без достаточного давления воды.
Настройку защиты следует выполнять по официальной инструкции конкретного исполнения KP44 и характеристикам установки. Универсальное значение для всех систем применять нельзя: слишком низкий порог не защитит насос, слишком высокий может вызвать ложные остановки.
Типовые неисправности
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Реле не переключается | Давление не поступает к сильфону | Кран, импульсную линию, засор штуцера и показания манометра |
| Насос не включается | Нет питания, неверная уставка или обрыв цепи | Автомат защиты, напряжение, клеммы 1–2, катушку контактора |
| Насос не отключается | Система не набирает давление или неверно задана уставка | Утечки, производительность насоса, обратный клапан и настройку Range |
| Частые включения | Малый дифференциал или проблема мембранного бака | Настройку Diff, давление воздуха и целостность мембраны бака |
| Ложные срабатывания | Пульсации давления | Место отбора давления и необходимость демпфирования |
| KP44 не защищает от сухого хода | Ошибочная настройка или подключение | Схему, правый сильфон и порог по инструкции KP44 |
Частые вопросы
На какие клеммы подключают управление насосом?
В обычной логике фазу цепи управления подают на клемму 1, а с клеммы 2 получают команду на катушку контактора. Но перед монтажом необходимо проверить схему на крышке и паспорт конкретного артикула.
Можно ли подключить насос непосредственно к KPI 35?
Только если рабочий и пусковой ток двигателя, категория нагрузки и защитная аппаратура соответствуют характеристикам конкретного реле. На практике схема через контактор универсальнее и снижает нагрузку на контакты реле.
Что такое дифференциал?
Это разница между давлением отключения и последующего включения. При уставке 3 бар и дифференциале 1 бар повторное включение произойдёт примерно при 2 бар.
Источник технических данных
Перед монтажом сверяйтесь с официальным техническим описанием Danfoss для KP/KPI и документацией конкретного насоса. Характеристики могут различаться в зависимости от кода заказа и исполнения.
