Паспорт или инструкция на газовый клапан DUNGS обычно нужны в двух случаях: при замене узла на горелке и при проверке комплектации перед монтажом. Если нужна новая арматура, сначала удобно посмотреть раздел газовых электромагнитных клапанов. Важно найти документ не просто по бренду, а по серии и исполнению: DMV, DMV-D, DMV-DLE, MB-DLE, MB-VEF, MBC и другим обозначениям на корпусе.
Какие документы искать
Для одного семейства может быть несколько PDF: техническое описание, монтажная инструкция, сертификат и схема подключения. Для узлов в сборе отдельно полезен раздел газовых мультиблоков. Паспорт помогает сверить модель, давление, напряжение, тип соединения и артикул. Инструкция нужна для установки, проверки герметичности, подключения катушек и ограничений по среде.
Где смотреть данные на оборудовании

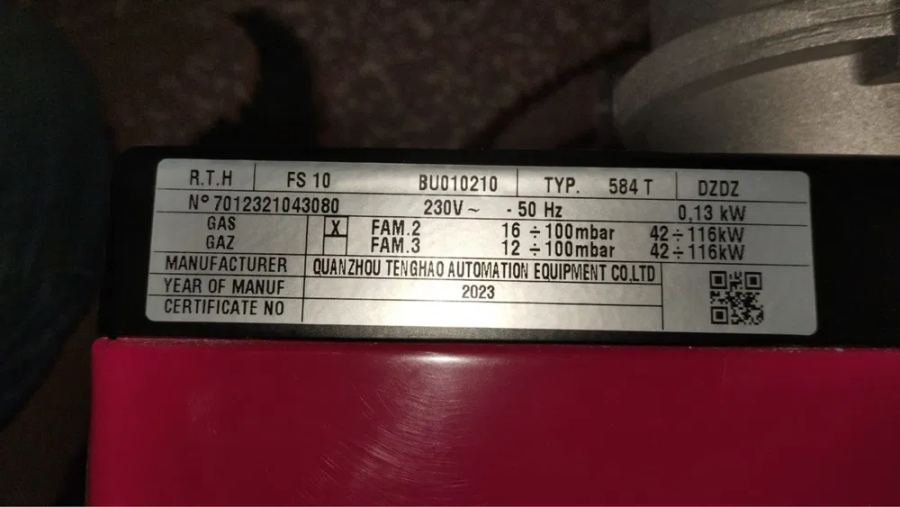

Сначала сфотографируйте шильдик горелки и табличку на клапане. На горелке обычно указаны модель, мощность, питание, вид газа и диапазон давления. На клапане ищите серию, артикул, рабочее давление, напряжение катушек, степень защиты, направление потока и обозначение исполнения.
Что сравнить перед заказом
| Параметр | Где смотреть | Почему важно |
|---|---|---|
| Серия и модель | Табличка клапана | От этого зависит совместимость корпуса и функций. |
| Артикул | Шильдик или паспорт | Помогает отличить близкие исполнения. |
| Напряжение | Катушка, паспорт, схема | Нельзя заменять 230 В на другое питание без проверки схемы. |
| Диапазон давления | Корпус и инструкция | Параметр должен соответствовать газовой линии и горелке. |
| Присоединение | Корпус, документация, замер | Ошибочный размер приводит к переделке обвязки. |
Перед заменой подготовьте:
- фото шильдика горелки;
- фото маркировки газового узла;
- старый артикул, если он читается;
- данные по напряжению и давлению;
- фото подключения и направления потока.
Документы DUNGS в PDF
Для быстрой сверки откройте PDF по нужной серии и сравните данные из документа с маркировкой на корпусе. Если модель не совпадает полностью, лучше уточнить замену перед заказом.
- Инструкция на газовый электромагнитный клапан DUNGS — 2.0 МБ.
- Инструкция по эксплуатации DUNGS DMV-D 11 — 3.7 МБ.
- Инструкция по эксплуатации DUNGS DMV-DLE 11 — 3.7 МБ.
- Инструкция по эксплуатации DUNGS MB-DLE 405 B01 — 1.8 МБ.
FAQ
Можно ли подобрать клапан только по названию горелки?
Лучше не ограничиваться названием горелки. Для подбора нужны данные с таблички клапана: серия, артикул, давление, напряжение и присоединение.
Что важнее: паспорт или инструкция?
Паспорт удобен для сверки параметров, а инструкция нужна для монтажа и проверки. При замене газовой арматуры желательно использовать оба документа.
Можно ли ставить аналог вместо старого DUNGS?
Аналог подбирают только после сравнения технических параметров и требований горелки; также можно проверить доступные решения DUNGS на странице бренда DUNGS. Для газовой линии также важны настройки, схема подключения и правила безопасности.
