Назначение и применение

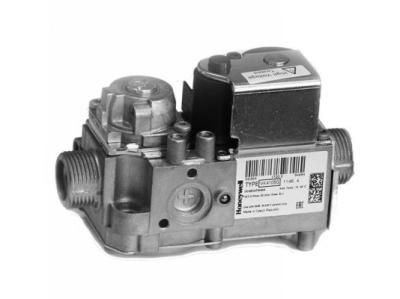

Газовый клапан Honeywell VK4105G — комбинированный газовый регулятор, объединяющий функции запорного устройства (два электромагнитных клапана безопасности V1 и V2) и регулятора давления. Устройство применяется для безопасного управления подачей газа в горелки настенных и напольных котлов.
Клапан совместим с котлами Baxi, Westen, Junkers, Bosch, Protherm и других производителей. Модель подходит для работы на природном, сжиженном и отопительном газе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. избыточное давление | 60 мбар |
| Выходное соединение | Rp 3/4" |
| Электропитание | 230 В, 50 Гц |
| Мощность | 84,5 Вт |
| Класс защиты | IP 40 |
| Температура окружающей среды | от -15 до +60 °C |
| Время закрытия | менее 1 секунды |
| Расход газа | до 4 м³/час |
Клапан имеет встроенный мелкосетчатый фильтр на входе. Модификации выпускаются с классами закрытия B+J, B+C, B+B.
Настройка давления
Регулировка давления выполняется с использованием точного манометра.
Порядок настройки:
- Запустить горелку в режим максимальной мощности.
- Ослабить винт на входном штуцере давления и подключить манометр.
- Проверить входное давление газа после розжига горелки.
- Проверить и при необходимости отрегулировать выходное давление клапана.
- После настройки закрыть штуцеры давления.
Важно: Настройка газового клапана должна выполняться квалифицированным специалистом с использованием дифференциального манометра. Самостоятельная регулировка без приборов и допуска запрещена.
Диагностика катушек
Проверка электромагнитных катушек выполняется мультиметром в режиме измерения сопротивления.
| Элемент | Нормальное сопротивление |
|---|---|
| Катушка EV1 (V1) | 1,5–2,8 кОм |
| Катушка EV2 (V2) | 1,5–2,8 кОм |
| Модулятор | 40–60 Ом |
Перед измерением необходимо отсоединить разъёмы катушек от платы управления.
Признаки неисправности катушки:
- Обрыв — мультиметр показывает «OL» или бесконечность.
- Короткое замыкание — сопротивление близко к нулю.
- Утечка на корпус — наличие сопротивления между выводом и корпусом клапана.
Таблица неисправностей
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Котёл не разжигается, ошибка по газу | Катушка клапана не срабатывает | Проверить сопротивление катушек мультиметром |
| Нет щелчка при подаче напряжения | Обрыв обмотки соленоида | Измерить сопротивление катушки |
| Котёл зажигается и сразу тухнет | Нестабильное давление на выходе | Проверить настройку регулятора давления |
| Не регулируется мощность горелки | Неисправность модулятора | Проверить сопротивление модулятора |
| Запах газа возле котла | Нарушение герметичности | Перекрыть газ, вызвать специалиста |
Частые вопросы
Как проверить катушки газового клапана VK4105G?
Отсоединить разъёмы катушек от платы, перевести мультиметр в режим измерения сопротивления (2000 Ом) и измерить сопротивление между выводами. Нормальное значение для EV1 и EV2 — 1,5–2,8 кОм.
Почему котёл не зажигается при исправной искре?
Наиболее вероятная причина — неисправность катушки газового клапана. При подаче напряжения клапан не открывается, газ не поступает к горелке. Необходимо проверить сопротивление катушек и наличие напряжения с платы управления.
Какие аналоги подходят для Honeywell VK4105G?
Клапан взаимозаменяем с модификациями VK4105G1146, VK4105G1138, а также используется как аналог 5702340 для котлов Baxi.
