Назначение и применение

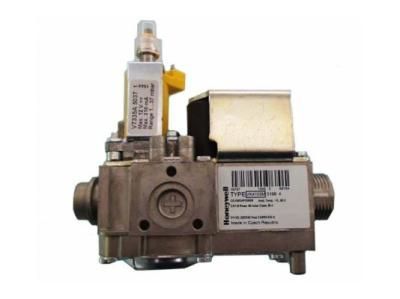

Газовый клапан Honeywell VK4105M — комбинированный газовый регулятор, объединяющий функции двух электромагнитных клапанов безопасности (V1 и V2) и серворегулятора давления с модулятором. Устройство применяется для управления подачей газа в горелки настенных и напольных котлов.
Клапан совместим с котлами Baxi (Main Four, Main 5, ECO-5 Compact), Sime, Biasi, Protherm и других производителей. Модель работает на природном и сжиженном газе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. избыточное давление | 60 мбар |
| Присоединение | Rp 1/2" |
| Электропитание | 220–240 В, 50/60 Гц |
| Потребляемая мощность | 84,5 Вт |
| Класс защиты | IP 40 |
| Температура окружающей среды | от -15 до +60 °C |
| Диапазон регулирования | 1–37 мбар |
Настройка давления
Регулировка выполняется с использованием дифференциального манометра.
Порядок настройки:
- Подключить манометр к штуцеру после газового клапана (точка Pb).
- Снять пластиковую крышку модулятора.
- Запустить котёл в режим максимальной мощности (открыть кран ГВС).
- Вращением латунной гайки (a) установить максимальное давление по таблице.
- Отсоединить питание модулятора и настроить минимальное давление красным винтом (b).
- Подключить питание модулятора и установить крышку на место.
Важно: Настройка газового клапана должна выполняться квалифицированным специалистом с использованием контрольно-измерительных приборов. Самостоятельная регулировка без приборов и допуска запрещена.
Диагностика катушек
Проверка электромагнитных катушек выполняется мультиметром в режиме измерения сопротивления.
| Элемент | Нормальное сопротивление |
|---|---|
| Катушка V1 (клеммы 1 и 2) | 2,8–2,85 кОм |
| Катушка V2 (клеммы 4 и 5) | 1,3–1,35 кОм |
| Модулятор | 40 Ом |
Перед измерением необходимо отсоединить разъёмы катушек от платы управления.
Таблица неисправностей
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Ошибка E09 на котлах Baxi | Неисправность цепи газового клапана | Проверить сопротивление катушек мультиметром |
| Котёл не разжигается | Обрыв или КЗ обмотки катушки | Измерить сопротивление катушек |
| Не регулируется мощность | Неисправность модулятора | Проверить сопротивление модулятора (40 Ом) |
| Котёл зажигается и тухнет | Нестабильное давление на выходе | Проверить настройку регулятора давления |
Частые вопросы
Как проверить катушки газового клапана VK4105M?
Отсоединить разъёмы катушек от платы. Перевести мультиметр в режим измерения сопротивления и измерить между клеммами 1–2 (норма 2,85 кОм) и 4–5 (норма 1,35 кОм).
Какие аналоги подходят для Honeywell VK4105M?
Клапан используется в котлах Baxi (арт. 710669200), Biasi (BI1013108), Sime. Для котлов Baxi Main Four предусмотрена замена артикулом 710669200.
Какое максимальное давление газа на входе?
Максимальное давление на входе — 60 мбар. При давлении свыше 25 мбар при первом пуске требуется перенастройка газового клапана.
