Назначение и применение

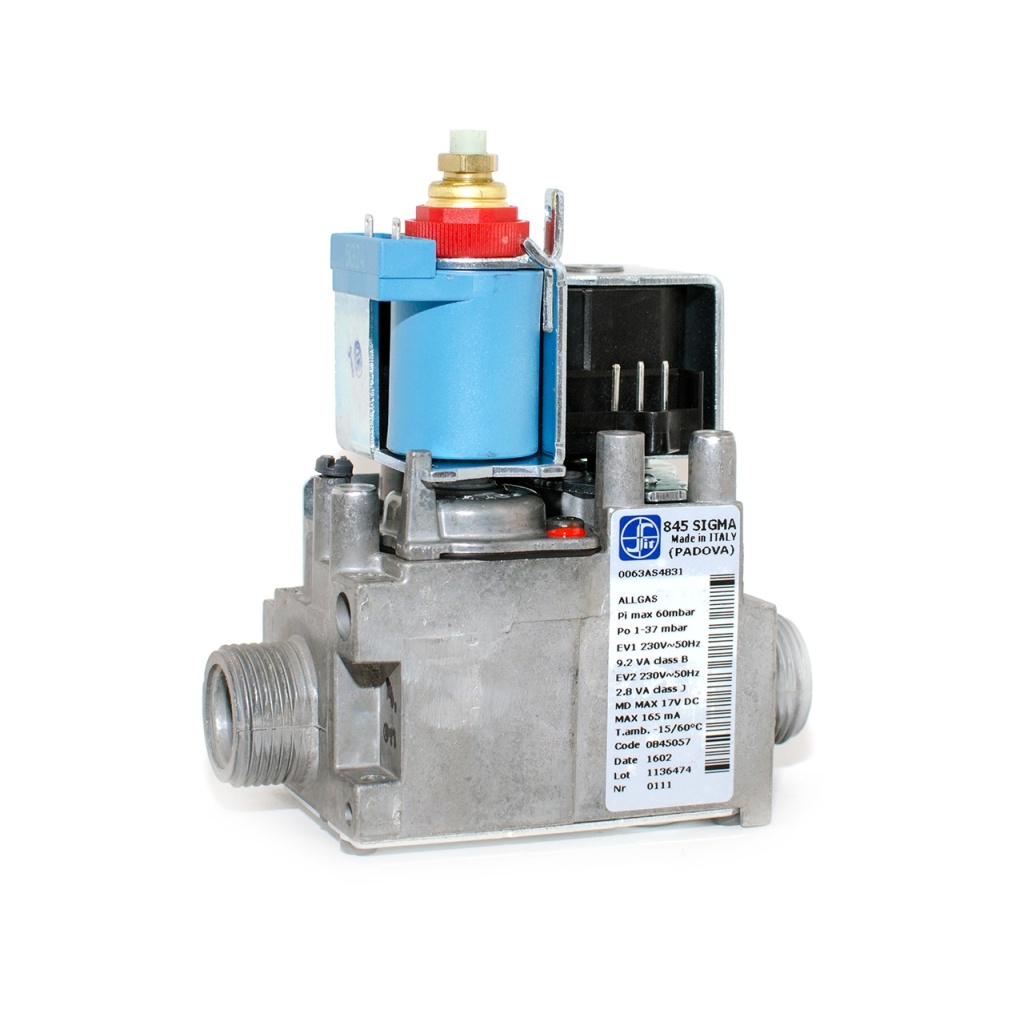

Газовый клапан SIT 845 SIGMA представляет собой многофункциональное устройство, применяемое в газовых котлах для дозированной подачи газа на горелку. Клапан управляется электронной платой котла и обеспечивает поддержание заданной температуры в отопительном контуре.

Устройство устанавливается в широкий ряд котлов различных производителей: Ariston, Baxi, Protherm, Bosch, Viessmann, Immergas, Beretta, Ferolli и других. Клапан подходит для работы как на природном (G20), так и на сжиженном газе (G30, G31).

Устройство клапана

Конструкция клапана SIT 845 SIGMA включает следующие основные элементы:

• Два электромагнитных запорных клапана (EV1, EV2) — обеспечивают двухступенчатое открытие подачи газа.
• Низковольтный модулятор — регулирует давление газа на выходе в зависимости от сигналов платы управления.
• Регулятор давления — поддерживает выходное давление на заданном уровне с помощью сервомеханизма.
• Входной фильтр — защищает внутренние элементы от загрязнений.
• Штуцеры контроля давления — для подключения манометра при настройке.

Принцип работы: При подаче напряжения на соленоид EV1 открывается первый запорный клапан. При подаче питания на EV2 открывается второй клапан, и газ поступает под мембрану модулятора, которая открывает главный клапан. Если выходное давление превышает заданное значение, клапан регулировки сбрасывает избыточное давление, закрывая основной клапан. При отключении питания или прекращении подачи газа пружина автоматически закрывает клапан.

Технические характеристики

Настройка и регулировка

Регулировка клапана SIT 845 SIGMA выполняется с помощью манометра, подключаемого к штуцерам контроля давления.

Основные этапы настройки:

1. Ослабить винт на штуцере измерения входного давления и подключить манометр.
2. Проверить динамическое входное давление газа (20 мбар для природного газа).
3. Для регулировки максимальной мощности отсоединить компенсационную трубку (на закрытых камерах) и перевести котел в режим максимальной мощности.
4. Поворотом гайки регулировки максимального расхода (поз.4 на схеме) установить требуемое давление по манометру.
5. Для регулировки минимальной мощности поворотом винта регулировки минимального расхода (поз.3 на схеме) установить соответствующее значение.

Для клапанов с непрерывной модуляцией доступны различные конфигурации модуляторов. Код конфигурации (например, 0.845.031) определяет рабочее напряжение модулятора и диапазон регулировки давления.

Важно: Все работы по настройке и регулировке газового клапана должны выполняться квалифицированным персоналом с использованием контрольно-измерительных приборов. Самостоятельное вмешательство без приборов и допуска может привести к нештатной работе оборудования.

Диагностика неисправностей

Частые вопросы

Как проверить исправность газового клапана SIT 845 SIGMA?

Для проверки необходимо измерить сопротивление запорных катушек (должно быть в пределах 75–90 Ом) и давление на выходе клапана с помощью манометра. Также проверяется наличие напряжения 230 В на разъемах клапана при включении котла.

В чем отличие различных модификаций SIT 845 SIGMA?

Отличия заключаются в диапазоне регулировки выходного давления, напряжении питания модулятора и катушек, а также в наличии или отсутствии выхода на пилотную горелку. Код конфигурации (например, 0.845.058) определяет конкретные параметры.

Можно ли заменить только катушку клапана, не меняя весь клапан?

Да, запорные катушки модулятора поставляются отдельно и могут быть заменены без демонтажа всего клапана. Важно соблюдать соответствие напряжения и типа катушки.
