Документация и маркировка
Для работы с горелкой FBR GAS P70/2 CE основным документом является инструкция по монтажу и эксплуатации. Руководство содержит информацию по установке, вводу в эксплуатацию, настройке и техническому обслуживанию. При заказе запасных частей важно сверить серийный номер и артикул с шильдика, расположенного на корпусе горелки.
Обозначение модели содержит информацию о типе оборудования:
- GAS — вид топлива: природный газ.
- P — серия горелок.
- 70/2 — типоразмер.
- CE — сертификация соответствия европейским нормам.
- TC / TL — исполнение пламенной трубы: короткая (TC) или длинная (TL).
- R — наличие газовой рампы в комплекте.
Инструкция по эксплуатации
Технические характеристики

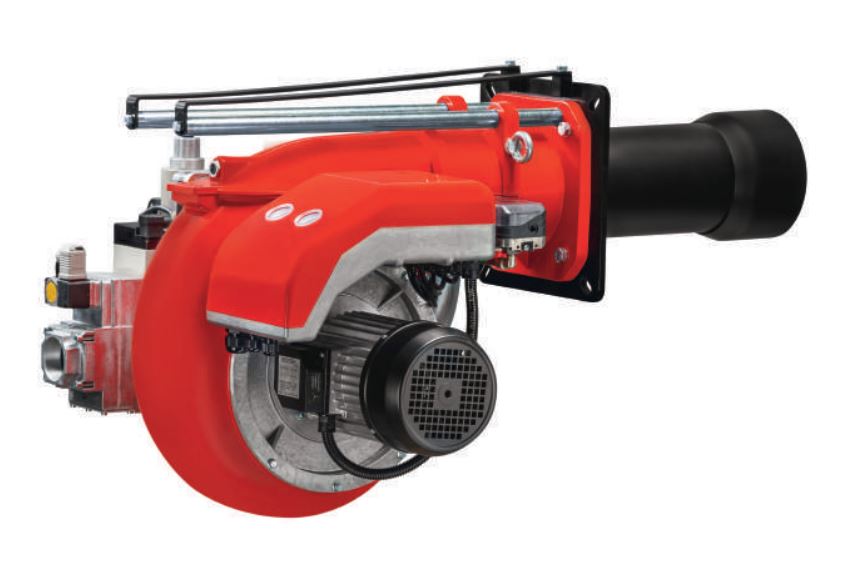

Горелка FBR GAS P70/2 CE представляет собой двухступенчатое устройство, работающее на природном газе с возможностью переключения на сжиженный газ. Основные параметры приведены в таблице.
| Параметр | Значение |
|---|---|
| Тепловая мощность (мин. / макс.) | 135 / 756 кВт |
| Расход природного газа (мин. / макс.) | 13,5 / 76 м³/ч |
| Расход сжиженного газа (мин. / макс.) | 5,2 / 29,3 м³/ч |
| Регулировка | Двухступенчатая |
| Электропитание | 3~400В, 50 Гц |
| Мощность электродвигателя | 1,1 кВт |
| Уровень шума | 72 — 78 дБ(А) |
| Вес | 47 кг |
Настройка и запуск
Перед запуском горелки необходимо убедиться в соблюдении требований безопасности: проверить электропитание, тип газа, давление газа, герметичность соединений, наличие воды в системе, работу вентиляции котельной и срабатывание предохранительного термостата котла. Регулировку газового тракта и настройку соотношения газовоздушной смеси должен выполнять специалист с допуском к работе с газовым оборудованием и необходимыми приборами (газоанализатор, манометр). После первоначального запуска и стабилизации пламени производится окончательная настройка горелки с контролем показателей дымовых газов.
Обслуживание и диагностика
Горелка оснащена газовой рампой с фильтром-стабилизатором давления, рабочим и предохранительным клапанами, реле минимального давления газа. Регулярное обслуживание включает проверку состояния электродов зажигания и ионизации, очистку фильтра, контроль герметичности газовой арматуры. При возникновении неисправностей или ошибок на блоке управления следует обратиться в сервисную организацию.
Частые вопросы
- Где найти полную инструкцию к горелке FBR GAS P70/2 CE?
- Руководство по эксплуатации на русском языке доступно для скачивания на технических порталах. Инструкция включает разделы по монтажу, настройке и обслуживанию.
- В чем отличие исполнений TC и TL?
- Исполнение TC обозначает короткую пламенную трубу (длина 250 мм), TL — длинную (385 мм). Выбор зависит от глубины топочной камеры котла или теплогенератора.
- Можно ли переключить горелку с природного газа на сжиженный?
- Да, горелка допускает перенастройку на сжиженный газ (пропан). Для этого требуется замена смесительного комплекта (специальная пламенная голова приобретается отдельно) и перенастройка газовой арматуры. Эти работы выполняет специалист.
