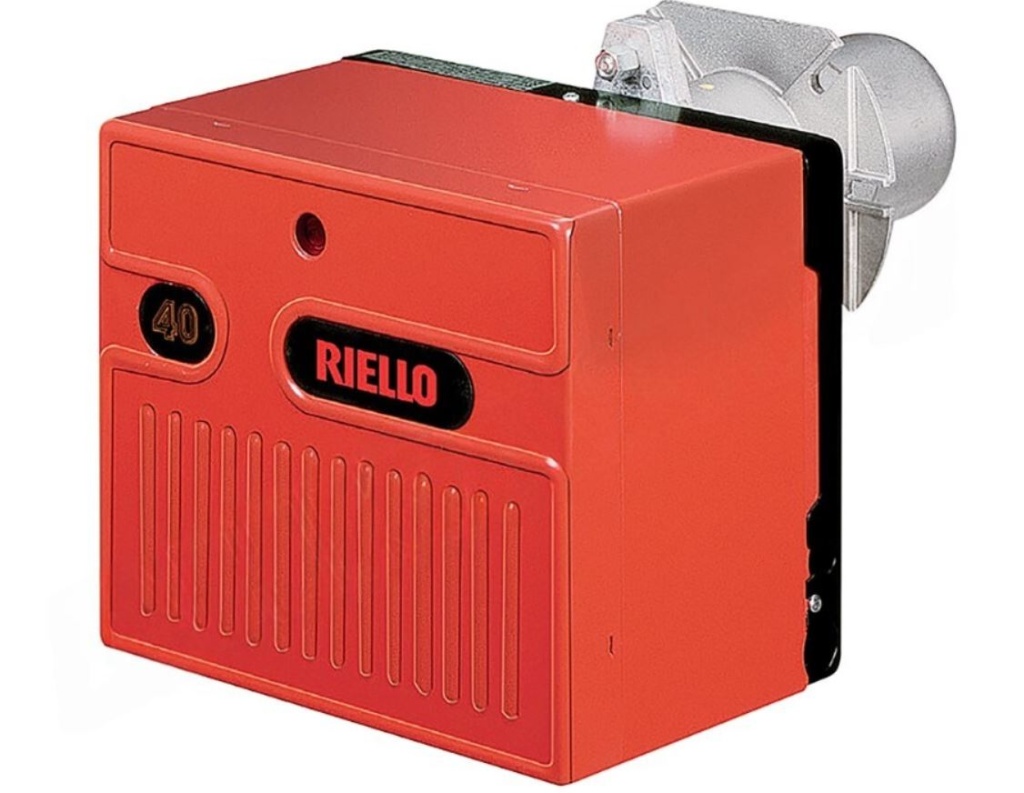

Газовые горелки Riello серии RFGO 1000 оснащаются блоком управления и безопасности RFGO-A22. Этот контроллер предназначен для управления горелками средней и большой мощности с принудительной подачей воздуха. В статье приведены основные сведения из инструкции по эксплуатации — технические параметры блока управления, расшифровка светодиодных индикаторов и рекомендации по обслуживанию.
Содержание
- Технические характеристики блока управления RFGO-A22
- Светодиодная индикация и диагностика неисправностей
- Правила монтажа и подключения
- Рекомендации по обслуживанию
Технические характеристики блока управления RFGO-A22
Блок управления RFGO-A22 является устройством контроля и управления процессом горения. В таблице приведены основные параметры контроллера.
| Параметр | Значение |
|---|---|
| Напряжение питания | AC 230 В (-15% / +10%) |
| Частота сети | 50 / 60 Гц |
| Внешний предохранитель (первичный) | макс. 10 A |
| Масса | прибл. 1,1 кг |
| Потребляемая мощность | прибл. 7 ВА (переменный ток) |
| Степень защиты | IP40 |
| Класс защиты | II |
| Диапазон рабочих температур | от −40 до +60 °C |
| Относительная влажность | менее 95% (без конденсации) |
Контроллер выполнен из пластика, устойчивого к ударам, нагреву и распространению пламени. Усилитель сигнала от датчика пламени встроен в корпус устройства.
Важно: блок управления является устройством безопасности. Вскрытие, модификация или принудительный запуск не допускаются. Все работы должны выполняться квалифицированным персоналом.
Светодиодная индикация и диагностика неисправностей
На передней панели блока управления RFGO-A22 расположены светодиодные индикаторы, отображающие текущий статус горелки. В таблице приведена расшифровка основных сигналов.
| Индикатор | Состояние | Значение |
|---|---|---|
| Fan (вентилятор) | Включен | Подано питание на двигатель вентилятора |
| Open damper (открытие заслонки) | Мигает | Заслонка движется к положению максимума |
| Closed damper (закрытие заслонки) | Мигает | Заслонка движется к положению минимума |
| Auto | Включен | Горелка готова к модуляции мощности |
| Ignition (розжиг) | Мигает | Идет подача искры (1-е время безопасности) |
| Status (статус) | Горит красным | Блокировка (аварийная остановка) |
При аварийной остановке статусный светодиод загорается красным. Остальные индикаторы показывают кодовую последовательность, по которой можно определить причину блокировки.
Сброс блока управления выполняется кратковременным нажатием кнопки на передней панели (менее 1 секунды) или дистанционно через клемму T21 на основании контроллера. Количество попыток сброса ограничено — не более 5 в течение 15 минут.
Правила монтажа и подключения
При монтаже блока управления RFGO-A22 необходимо соблюдать следующие требования:
- Электрические подключения выполняются только при отключенном питании.
- Провода высокого напряжения розжига прокладываются отдельно от остальных кабелей, на расстоянии от контроллера.
- Провода питания 230 В должны быть проложены строго отдельно от низковольтных цепей.
- Для подключения датчика пламени рекомендуется использовать отдельный кабель — емкостное сопротивление линии снижает уровень сигнала.
- Соединения выполняются с использованием наконечников, попадание скрученных проводов на соседние клеммы не допускается.
Электробезопасность обеспечивается правильным подключением к системе заземления, выполненной по действующим нормам.
Рекомендации по обслуживанию
Блок управления RFGO-A22 является устройством безопасности. Не допускается использование контроллера после падения или удара — безопасные функции могут быть нарушены даже при отсутствии видимых повреждений.
В руководстве по эксплуатации указаны следующие рекомендации по обслуживанию горелок Riello:
- Заменить блок управления по истечении 10 лет или 250 000 рабочих циклов.
- Заменить датчик пламени по истечении 10 лет или 250 000 рабочих циклов.
- Проверить крыльчатку вентилятора на наличие пыли и загрязнений.
- Очистить смотровое окно для контроля пламени.
Перед выполнением любых работ по обслуживанию отключите питание горелки и перекройте запорный кран топлива.
Часто задаваемые вопросы (FAQ)
Для каких горелок предназначен блок управления RFGO-A22?
Блок управления RFGO-A22 применяется в газовых и комбинированных горелках средней и большой мощности с принудительной подачей воздуха, в том числе в моделях Riello RLS 1000/M MX и RS 1000/M BLU.
Как выполнить проверку горелки без подачи газа?
Для проверки цикла работы горелки выполняется сухое испытание — при закрытом ручном газовом кране. При этом можно проверить последовательность: продувка, контроль герметичности клапанов, подача искры и питание на газовые клапаны. Горелка не сможет зажечься и перейдет в состояние блокировки, что подтверждает работоспособность автоматики.
Почему после сброса горелка снова блокируется?
Повторная блокировка указывает на наличие неисправности, которая не была устранена. Возможные причины: загрязнение датчика пламени, нарушение герметичности газовых клапанов, неправильная настройка реле давления, недостаточное давление газа. Перед повторным сбросом необходимо провести диагностику и устранить причину.
