Устройство клапана SIT 830 Tandem

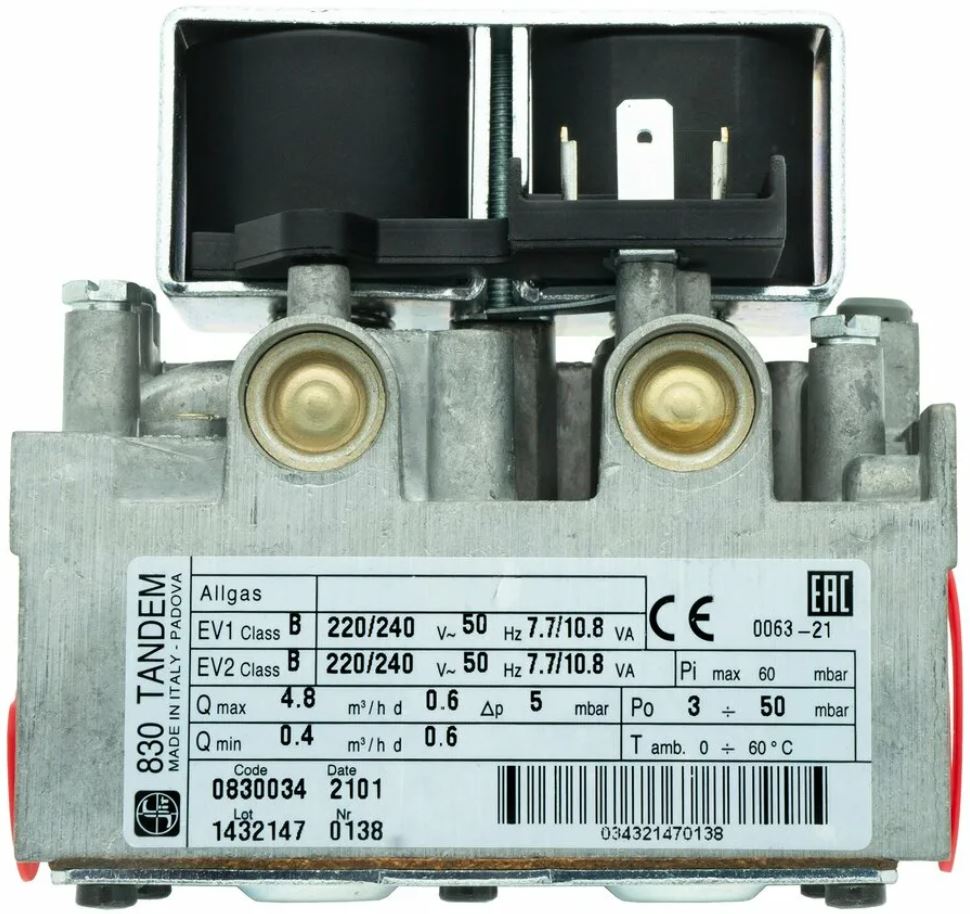

Газовый клапан SIT 830 Tandem представляет собой многофункциональное устройство, объединяющее два электромагнитных запорных клапана и регулятор давления. Конструкция включает следующие основные элементы:
- Электромагнитные клапаны EV1 и EV2 — обеспечивают двухступенчатое открытие и закрытие подачи газа;
- Регулятор давления — позволяет устанавливать рабочее давление на выходе в диапазоне от 3 до 50 мбар;
- Винт регулировки медленного розжига (STEP) — отвечает за настройку минимального давления при розжиге;
- Штуцеры для замера давления — находятся на входе и выходе клапана для контроля параметров;
- Входной и пилотный фильтры — защищают внутренние элементы от загрязнений.
Устройство предназначено для работы с газами семейств I–III (метан, пропан, бутан) и рассчитано на максимальное избыточное давление 50–60 мбар.
Основные параметры настройки
Настройка клапана SIT 830 Tandem включает регулировку двух ключевых параметров:
- Рабочее давление на горелке — устанавливается вращением винта под защитным колпачком регулятора давления. Для увеличения давления винт поворачивается по часовой стрелке, для уменьшения — против.
- Давление медленного розжига (STEP) — регулируется отдельным винтом. Для увеличения давления при розжиге винт поворачивается против часовой стрелки, для уменьшения — по часовой.
Точные значения обоих параметров зависят от типа используемого газа и указываются в сервисной документации к котлу.
Порядок регулировки
Процедура настройки включает следующие этапы:
- Подготовка. Котёл выводится в рабочий режим. При первом запуске рекомендуется удалить воздух из газопровода через штуцер сброса давления.
- Подключение манометра. Манометр подключается к выходному штуцеру измерения давления (P2) на корпусе клапана.
- Настройка рабочего давления. Снимается защитный колпачок с регулятора давления. Вращением винта под колпачком устанавливается требуемое давление в соответствии с таблицей для данного типа газа.
- Настройка медленного розжига. Винтом STEP устанавливается минимальное давление для стабильного розжига горелки.
- Проверка и фиксация. После завершения регулировки колпачки возвращаются на место. Настройки рекомендуется опломбировать.
Все работы с газовым оборудованием должны выполняться специалистами, имеющими соответствующий допуск и необходимое измерительное оборудование. Самостоятельное вмешательство в настройки газового клапана не рекомендуется.
Таблица контрольных значений
| Тип газа | Обозначение | Давление медленного розжига (STEP), мбар |
|---|---|---|
| Метан | G20 | 3–4 |
| Бутан | G30 | 6–7 |
| Пропан | G31 | 6–7 |
Примечание: точные значения для конкретной модели котла указаны в сервисной документации производителя.
Частые вопросы
Какое питание требуется для клапана SIT 830 Tandem?
Клапан работает от сети переменного тока 230 В, 50 Гц. Существуют также модификации с питанием 24 В DC. Тип питания указывается на заводской табличке устройства.
В каком положении можно устанавливать клапан?
Клапан SIT 830 Tandem допускает установку в любом положении, что обеспечивает гибкость монтажа.
Почему после регулировки клапан работает нестабильно?
Причинами могут быть: недостаточное входное давление, загрязнение фильтров, неправильно выставленное давление STEP, утечки в соединениях или несоответствие настроек типу газа. Рекомендуется проверить все параметры с помощью манометра и при необходимости обратиться в сервисную организацию.
