Документация на клапан DUNGS
Для двойных электромагнитных клапанов DUNGS серий DMV/11 и DMV/12 основным документом является инструкция по эксплуатации и монтажу. В ней содержатся сведения по установке, подключению и настройке устройства. Также доступна декларация соответствия требованиям ЕС, подтверждающая, что клапаны прошли испытания типового образца в соответствии с нормативами по газовому оборудованию.
В зависимости от модификации различаются исполнения:

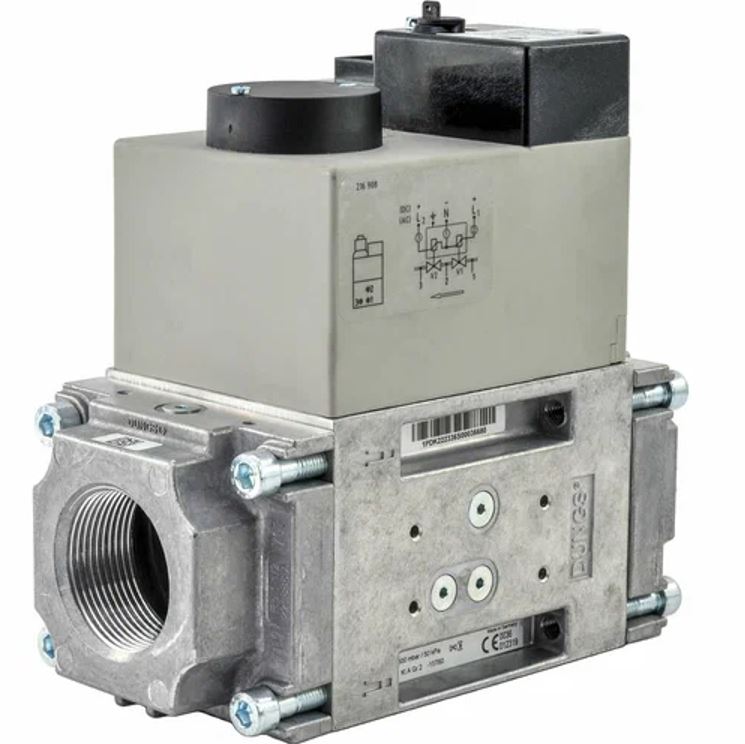

- DMV-D/11 — два электромагнитных клапана, быстро открывающиеся и закрывающиеся.
- DMV-DLE/11 — медленно открывающиеся клапаны, с регулируемым временем открытия для плавного розжига.

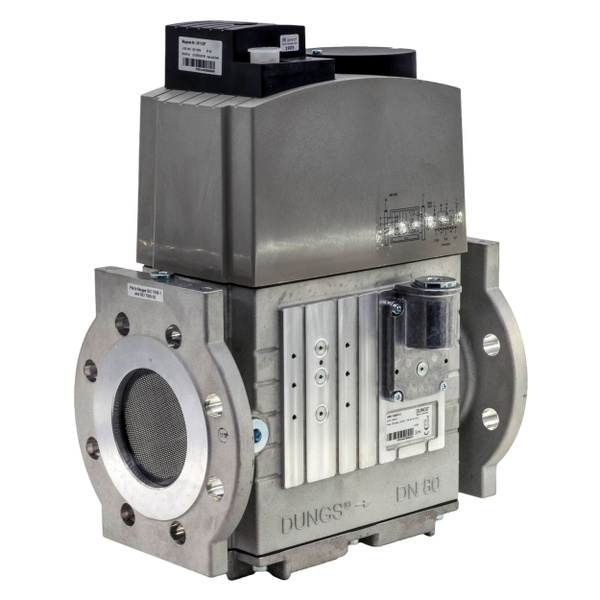

- DMV/12, DMV-D/12, DMV-DLE/12 — аналогичные исполнения для номинальных диаметров до DN 125.
Устройства предназначены для газов семейств 1, 2, 3 и других нейтральных газообразных сред. Не содержат цветных металлов, подходят для газов с содержанием сухого H₂S не более 0,1 об. %.
Где смотреть модель и артикул
Модель и артикул двойного электромагнитного клапана указаны на заводской табличке (шильдике), закрепленной на корпусе устройства. На шильдике также нанесены:
- напряжение питания катушек (например, 230 V AC, 110–120 V AC или 24–28 V DC);
- максимальное рабочее давление (500 мбар);
- номинальный диаметр присоединения (Rp 3/8, Rp 3/4, Rp 1, Rp 1 1/4, Rp 2, DN 40–DN 125);
- класс защиты (IP 54).
Артикул представляет собой цифровой код (например, 222331 для DMV-D 507/11). У разных модификаций (с уплотнением NBR или Viton, с разным напряжением) артикулы отличаются.
Какие параметры сверить перед заказом
Перед заказом клапана важно проверить соответствие технических характеристик оборудования условиям эксплуатации. В таблице приведены ключевые параметры.
| Параметр | Значение | На что обратить внимание |
|---|---|---|
| Максимальное рабочее давление | 500 мбар (50 кПа) | Давление в газопроводе не должно превышать указанное значение |
| Присоединение | Rp 3/8 — Rp 2, DN 40 — DN 125 | Диаметр резьбы или фланца должен совпадать с трубопроводом |
| Напряжение питания | 230 V AC, 110–120 V AC, 24–28 V DC | Соответствие системе управления горелкой |
| Материал уплотнения | NBR (стандарт) или Viton (для агрессивных сред) | Viton устойчив к высоким температурам и химическим воздействиям |
| Время открытия | DMV-D: < 1 с; DMV-DLE: ~20 с | Медленное открытие необходимо для плавного розжига |
| Температура окружающей среды | от –15 до +60 °C | Для Viton допустимый диапазон от 0 до +60 °C |
Также стоит уточнить наличие дополнительного оборудования: датчиков-реле давления, блока проверки герметичности, концевого выключателя для контроля положения клапана. Эти компоненты могут монтироваться на корпус клапана.
PDF-документы
Спецификация dungs dmv d 11На официальном сайте производителя Karl Dungs GmbH доступны для скачивания следующие документы в формате PDF:
- инструкция по эксплуатации и монтажу для серий DMV/11 (DMV-D, DMV-DLE);
- инструкция по эксплуатации и монтажу для серий DMV/12 (DMV-D, DMV-DLE);
- декларация соответствия требованиям ЕС;
- технические паспорта (datasheet) с указанием габаритных размеров, пропускной способности и других параметров.
При обращении в сервисную организацию или при заказе запасных частей рекомендуется иметь под рукой номер модели и артикул, указанные в паспорте изделия.
