В статье рассмотрены основные принципы работы датчиков пламени, применяемых в газовом оборудовании. Описаны ионизационный и оптический методы контроля, их особенности и различия.
- Назначение датчиков пламени
- Ионизационный метод контроля
- Оптический метод контроля
- Сравнительная таблица методов
- Признаки неисправностей
- Частые вопросы
Назначение датчиков пламени
Датчики пламени — ключевые элементы систем безопасности газовых горелок, котлов и тепловых агрегатов. Их основная задача — непрерывно отслеживать наличие устойчивого горения и при погасании факела подавать сигнал на перекрытие подачи газа. Это предотвращает накопление взрывоопасной газовоздушной смеси в топке или помещении.
В современных отопительных и промышленных установках применяются два основных метода контроля пламени: ионизационный и фотоэлектрический (оптический). Каждый из них имеет свои особенности, преимущества и ограничения.
Ионизационный метод контроля

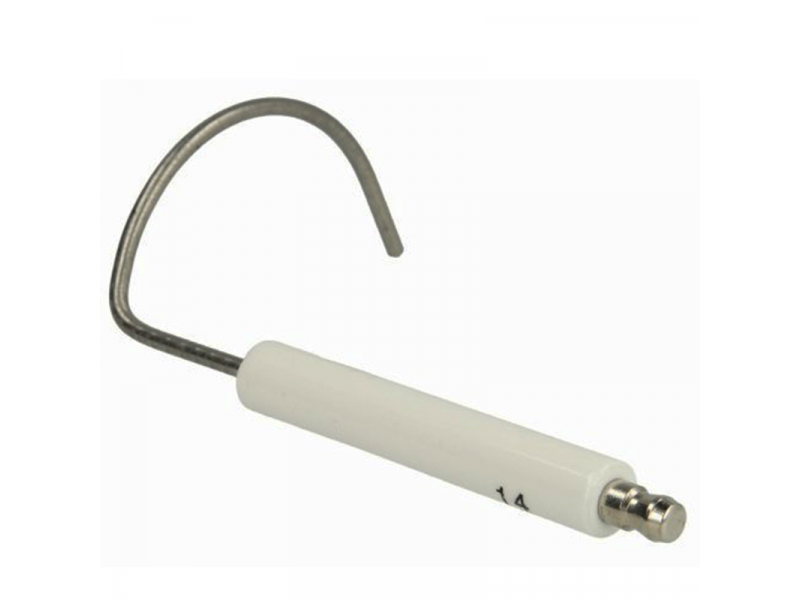

Ионизационный метод основан на физическом свойстве пламени: оно является низкотемпературной плазмой и способно проводить электрический ток. В зону горения устанавливается металлический электрод (зонд ионизации), на который подается положительный потенциал. Корпус горелки служит отрицательным электродом.
При наличии пламени между электродом и корпусом возникает ионизационный ток (обычно несколько микроампер), который фиксируется блоком управления. При погасании факела ионизационные процессы мгновенно прекращаются, ток падает до нуля, и автоматика перекрывает подачу газа.
Преимущества ионизационного метода:
- Безынерционность — срабатывание происходит практически мгновенно при погасании пламени.
- Простота конструкции и невысокая стоимость датчика.
- Отсутствие ложных сигналов при замыкании в цепи датчика при использовании метода вентильного эффекта.
Ограничения и недостатки:
- Снижение надежности в запыленной атмосфере или при сильном вихревом движении газов.
- Эффективность зависит от состава топлива — при высоком содержании водорода или оксида углерода ионизация может быть недостаточной.
- Требуется правильная установка электрода в зону прямоструйного факела.
Оптический метод контроля

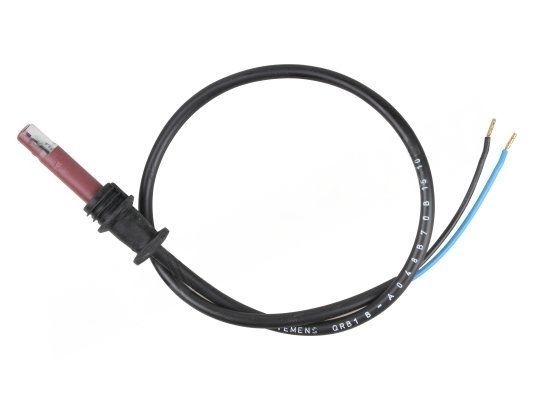

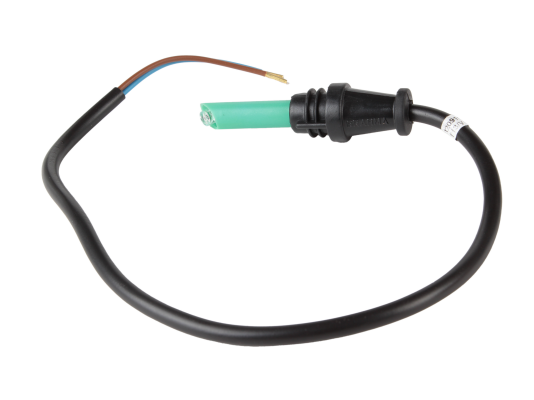

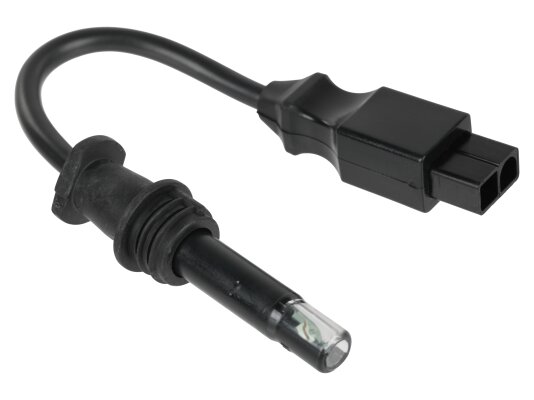

Оптические (фотоэлектрические) датчики регистрируют излучение пламени в различных спектральных диапазонах: видимом, инфракрасном (ИК) или ультрафиолетовом (УФ). Пламя излучает энергию во всех этих диапазонах, причем основная часть приходится на инфракрасную область спектра.
В зависимости от чувствительного элемента фотодатчики делятся на:
- Инфракрасные — реагируют на длину волны 0,8–800 мкм.
- Ультрафиолетовые — регистрируют излучение в диапазоне 0,28–0,4 мкм.
- Датчики светимости — работают в видимом диапазоне (0,4–0,8 мкм).
Современные оптические датчики применяют метод спектральной селекции: выделяют излучение продуктов горения (например, паров воды и углекислого газа) на фоне помех от солнца, искусственного освещения или электросварки. Это повышает помехозащищенность и снижает вероятность ложных срабатываний.
Особенности оптического метода:
- Не требует прямого контакта с пламенем, что упрощает установку.
- Основной недостаток — низкая селективность: возможны ложные сигналы от посторонних источников света или от соседних горелок.
Сравнительная таблица методов контроля пламени
| Параметр | Ионизационный метод | Оптический метод |
|---|---|---|
| Принцип действия | Электропроводность пламени | Регистрация излучения пламени |
| Скорость срабатывания | Мгновенная | Быстрая |
| Чувствительность к загрязнениям | Высокая (нагар на электроде) | Высокая (загрязнение линзы или окна) |
| Помехозащищенность | Высокая (при вентильном методе) | Средняя (возможны ложные срабатывания от света) |
| Применение | Газовые горелки, котлы | Газовые и жидкотопливные горелки, системы с несколькими горелками |
Признаки неисправностей датчиков пламени
При выходе из строя датчика пламени или ухудшении его работы возможны следующие симптомы:
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Горелка не запускается, блокировка | Загрязнение датчика, неправильное положение | Очистить электрод или оптическое окно, проверить положение зонда |
| Блокировка после появления пламени | Помехи от трансформатора розжига, замыкание зонда на "массу" | Поменять местами питание трансформатора, проверить цепь ионизации |
| Отсутствие сигнала ионизации | Обрыв соединения, неэффективное заземление блока управления | Проверить электрические соединения, заземление |
| Ложные срабатывания | Пульсации давления, посторонний свет (для оптических датчиков) | Проверить параметры топлива, устранить источники помех |
Работы по диагностике и замене датчиков пламени должны выполняться квалифицированным персоналом сервисной организации с использованием соответствующего оборудования.
Частые вопросы
Что такое ионизационный электрод и как он работает?
Ионизационный электрод — это металлический стержень, установленный в зоне горения. При наличии пламени между электродом и корпусом горелки возникает электрический ток благодаря ионизации газов в факеле. При погасании пламени ток исчезает, и блок управления перекрывает подачу газа.
Как проверить датчик пламени в газовом котле?
Для проверки используют аналоговый микроамперметр, который включают в цепь ионизации. Нормальный ток ионизации составляет несколько микроампер. Также визуально проверяют чистоту электрода и отсутствие нагара. Рекомендуется доверить проверку специалисту.
В чем основное отличие ионизационного датчика от оптического?
Ионизационный датчик использует электрические свойства пламени (электропроводность) и срабатывает мгновенно при погасании факела. Оптический датчик регистрирует световое излучение пламени и может давать ложные сигналы от посторонних источников света.
