Назначение электрода ионизации
Электрод ионизации — часть системы контроля пламени газовой горелки. После команды на розжиг автоматика должна за заданное время подтвердить, что газ действительно загорелся. Если сигнал не появился или исчез во время работы, блок управления закрывает газовые клапаны и переводит горелку в повторный запуск либо в блокировку — конкретный алгоритм задаёт производитель автоматики.

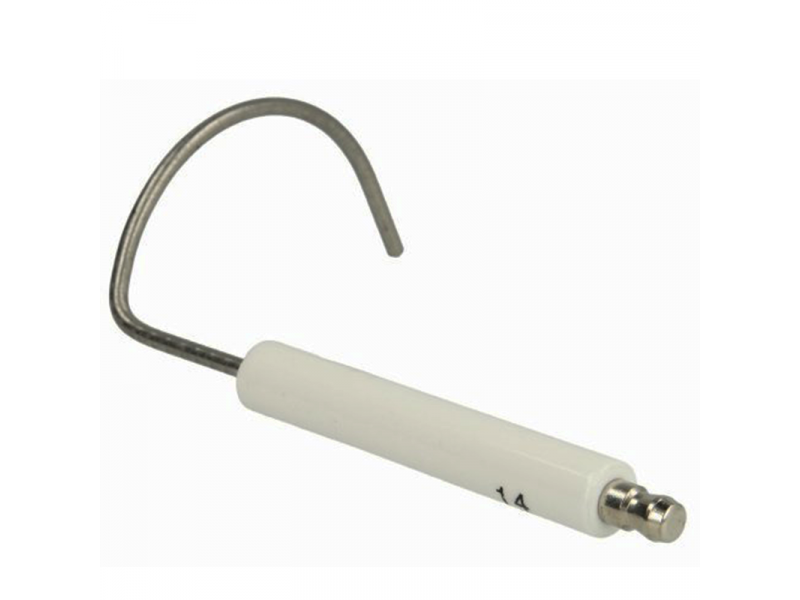

Электрод представляет собой металлический стержень с керамическим изолятором. Рабочая часть располагается в контролируемой зоне факела, а корпус горелки служит вторым электродом цепи. Важны не только чистота стержня, но и надёжное защитное заземление, правильная полярность питания, положение электрода и устойчивость самого пламени.
Как формируется сигнал пламени
В пламени присутствуют заряженные частицы, поэтому оно проводит электрический ток. При этом система использует эффект выпрямления: ток через факел в одном направлении заметно отличается от тока в обратном направлении. Блок контроля распознаёт эту составляющую как подтверждение реального пламени, а не как обычную электрическую наводку.
Сигнал обычно измеряется в микроамперах, но универсального нормального значения для всех горелок нет. Минимальный и рабочий диапазоны зависят от конкретного автомата горения, схемы электродов и производителя оборудования. Поэтому число из документации одной модели нельзя переносить на другую — оценку всегда проводят по сервисному руководству установленного блока.
Отличие от электрода розжига и термопары

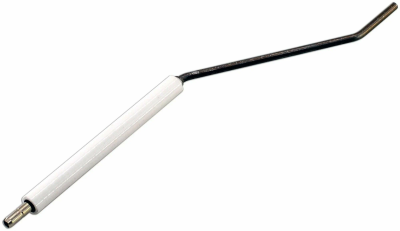

Электрод розжига создаёт высоковольтную искру, а электрод ионизации контролирует уже возникшее пламя. В некоторых горелках один стержень поочерёдно выполняет обе функции, но это определяется схемой производителя. Термопара вырабатывает напряжение при нагреве и обычно применяется в энергонезависимой газовой автоматике; после погасания ей требуется время на охлаждение. Ионизационный контроль реагирует значительно быстрее и работает совместно с электронным блоком.
Диагностика слабого сигнала
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Горелка зажигается и через несколько секунд отключается | Автоматика не распознаёт пламя | Положение электрода, провод, контакт разъёма, заземление и полярность питания |
| Сигнал нестабилен при прогреве | Трещина керамики, утечка тока или изменение формы факела | Изолятор, зазор до металлических деталей, давление газа и подачу воздуха |
| Ток ниже значения из руководства | Электрод находится на краю факела либо загрязнён | Глубину погружения, чистоту стержня и соответствие геометрии чертежу |
| Ложный сигнал до розжига | Пробой изоляции, влага или повреждение кабеля | Сопротивление изоляции, трассу провода и отсутствие контакта с корпусом |
Нагар на электроде часто является следствием, а не единственной причиной: неправильное соотношение газа и воздуха, загрязнение горелочной головы или нестабильное давление снова приведут к проблеме после очистки. Поэтому при повторяющихся блокировках проверяют весь процесс горения.
Как измеряют ток ионизации
Ток измеряют прибором с подходящим диапазоном микроампер, включённым последовательно в цепь электрода согласно инструкции автомата горения. Нельзя подключать амперметр параллельно или измерять ток в режиме сопротивления. Некоторые контроллеры имеют специальную контрольную точку либо отображают значение через сервисный интерфейс.
- Сверяют схему и допустимый метод измерения в руководстве блока управления.
- Проверяют целостность защитного заземления и правильную полярность сети.
- Подключают измерительный прибор при обесточенном оборудовании.
- Запускают горелку и сравнивают стабильное значение с пределами производителя.
- После измерения восстанавливают штатное соединение и проверяют запуск.
Работа ведётся рядом с сетевым и высоковольтным напряжением, газовой арматурой и открытым пламенем. Диагностику должен выполнять квалифицированный специалист.
Очистка и замена
Перед обслуживанием отключают питание и перекрывают газ. Стержень очищают без изменения его формы и без повреждения керамического изолятора. Нельзя стачивать электрод настолько, чтобы изменились длина, положение в факеле или рекомендуемый зазор. Электрод заменяют при трещинах керамики, значительном выгорании стержня, повреждении наконечника или невозможности получить устойчивый сигнал после устранения других причин.
При установке новой детали сверяют артикул, длину и изгиб стержня, тип разъёма, размеры крепления и совместимость с моделью горелки. После замены обязательно проверяют ток ионизации и безопасное отключение при имитации потери пламени по процедуре производителя.
Частые вопросы
Можно ли ориентироваться на универсальный минимум тока?
Нет. Порог распознавания задаёт конкретный блок контроля пламени. Используйте значение и метод измерения из его технического руководства.
Почему чистый электрод всё равно не видит пламя?
Причиной могут быть неправильное положение в факеле, плохое заземление, перепутанная полярность, повреждённый кабель, трещина изолятора или нестабильное горение.
Можно ли заменить электрод самостоятельно?
Механическая замена кажется простой, но после неё требуется проверить герметичность, геометрию, ток ионизации и алгоритм безопасного отключения. Для газового оборудования эту работу следует поручить специалисту.
