Как контроллер MPA 16.04 управляет трёхходовым клапаном

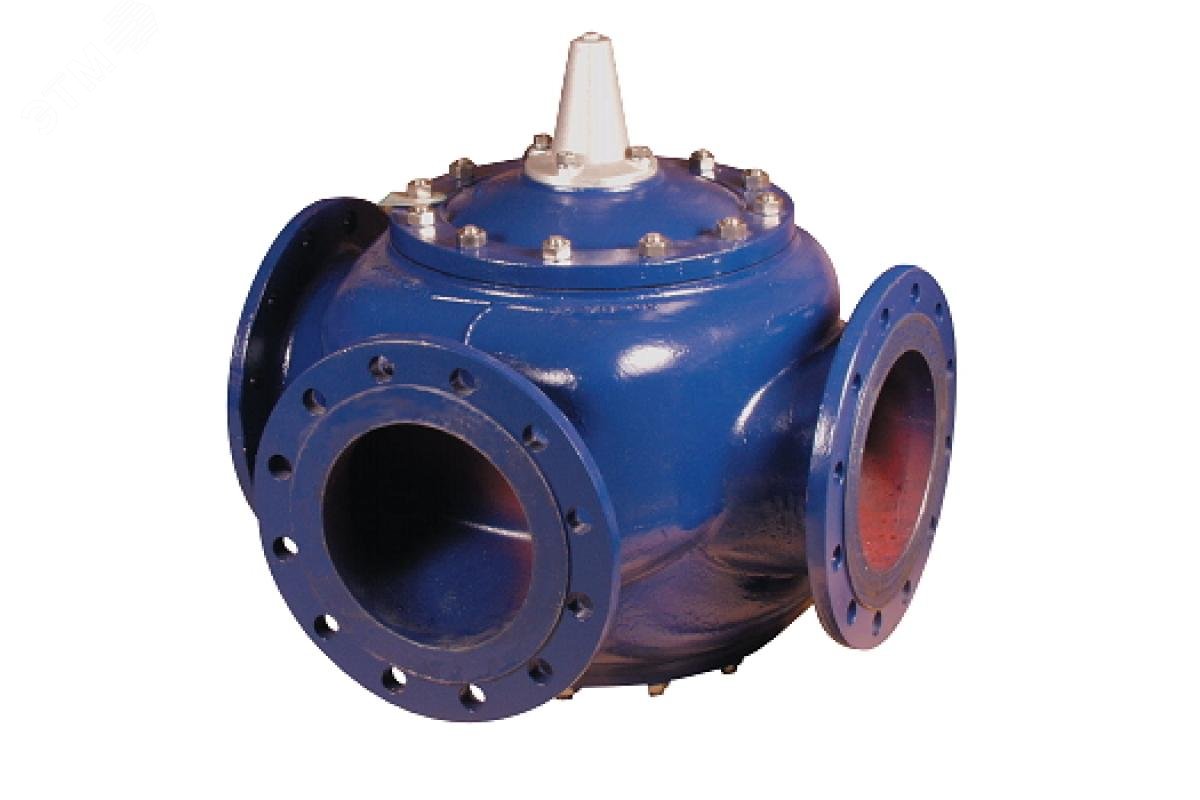

Контроллер DUNGS MPA 16.04 формирует команду на внешний исполнительный механизм DWV — электропривод трёхходового клапана. Сам гидравлический клапан, его привод и автоматика являются разными устройствами. Клапан направляет теплоноситель либо в контур отопления, либо в теплообменник горячего водоснабжения, а контроллер управляет переключением согласно алгоритму котла.
В техническом описании контроллера DUNGS MPA 16.04 трёхходовой клапан обозначен как внешний исполнительный механизм DWV. Для соответствующего выхода производитель указывает питание 230 В AC и допустимую нагрузку 2 А. Это не означает, что любой трёхходовой клапан совместим с контроллером: напряжение, схема подключения, логика управления и время хода должны совпадать с проектом котла.
Принцип переключения контуров
В режиме отопления привод удерживает гидравлический узел в положении, при котором поток направлен к радиаторам или тёплому полу. Когда датчик фиксирует запрос на горячую воду, контроллер останавливает либо изменяет работу циркуляционного насоса и подаёт команду на привод. После переключения поток проходит через вторичный теплообменник ГВС. По завершении водоразбора система возвращается в режим отопления.
Конкретная последовательность зависит от производителя котла и версии платы управления. В одних системах применяется привод с возвратной пружиной, в других — моторный привод с двумя направлениями вращения или с концевыми выключателями. Поэтому назначение клемм нельзя определять только по цвету проводов.
Совместимость и подбор
Перед заменой необходимо сверить данные старого узла и электрическую схему оборудования:
- напряжение и род тока привода;
- количество управляющих проводов и назначение клемм;
- тип сигнала — двухпозиционный, трёхточечный или пропорциональный;
- время полного хода и наличие возвратной пружины;
- присоединительные размеры, направление потоков и допустимое давление;
- совместимость с конкретной моделью котла и платой управления.
Наименование контроллера DUNGS само по себе недостаточно для выбора гидравлического клапана. Надёжнее использовать артикул штатного узла, сервисную документацию котла и схему подключения конкретной модификации.
Диагностика неисправностей
| Симптом | Возможная причина | Что проверяет специалист |
|---|---|---|
| Есть отопление, но нет ГВС | Клапан не переключается в контур теплообменника | Наличие команды с платы, питание привода, механический ход штока |
| ГВС работает, радиаторы не нагреваются | Клапан остался в положении ГВС | Возвратный механизм, концевые положения, загрязнение гидравлической части |
| Нагреваются оба контура | Неполное перекрытие или износ уплотнения | Положение затвора, состояние картриджа и седла |
| Привод шумит или перегревается | Заклинивание клапана либо неверное питание | Свободный ход механизма, напряжение и схема подключения |
Проверку начинают с электрической схемы и измерения напряжения на выходе контроллера, затем отдельно оценивают работу привода и подвижность гидравлического узла. Замена одной только платы или одного только клапана без диагностики может не устранить причину.
Требования безопасности
Работы выполняют при отключённом электропитании и после остывания теплоносителя. Перед разборкой гидравлической части перекрывают контур и сбрасывают давление. Электрические измерения на работающем оборудовании должен проводить специалист с подходящими приборами и допуском. После монтажа проверяют герметичность, направление потока и корректность переключения во всех режимах.
Первичный документ производителя
Документ относится к снятой с производства автоматике MPA 16.04 и приведён для идентификации и проверки схемы. Для монтажа используйте документацию именно вашей модели котла и актуальные требования производителя.
