Назначение и область применения

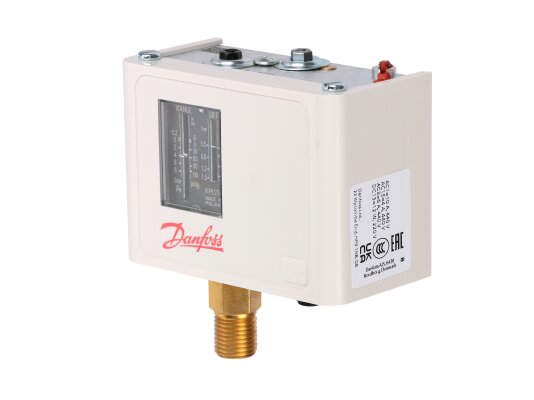

Реле давления KPI 35 производства Danfoss предназначено для регулирования, контроля и аварийной сигнализации давления жидких и газообразных сред. Устройство замыкает или размыкает электрическую цепь при достижении давлением заданного значения. Применяется в системах водоснабжения, отопления, компрессорных установках, паровых котлах и промышленном оборудовании. Подходит для работы с водой, воздухом, маслом и другими нейтральными средами.
Технические характеристики
Основные параметры реле давления KPI 35 приведены в таблице.
| Параметр | Значение |
|---|---|
| Диапазон настройки давления | от -0,2 до 8 бар |
| Дифференциал (перепад срабатывания) | 0,4–1,5 бар |
| Максимальное рабочее давление | 18 бар |
| Максимальное испытательное давление | 18 бар |
| Температура рабочей среды | от -40 до +100 °C |
| Температура окружающей среды | от -40 до +65 °C |
| Присоединение | G 1/4" (наружная резьба) |
| Тип контакта | SPDT (однополюсный перекидной) |
| Контактная нагрузка (переменный ток) | 6 А при 400 В |
| Степень защиты | IP30 (базовая), IP55 (по запросу) |
| Вес нетто | 0,313 кг |
Устройство и настройка
Реле KPI 35 оснащено двумя регулировочными шкалами, расположенными на верхней части корпуса:
- RANGE — предназначена для установки номинального давления срабатывания.
- DIFF — служит для регулировки дифференциала (разницы между давлением включения и отключения).
Настройка выполняется двумя винтами. В центре расположен стопорный винт, который необходимо ослабить перед регулировкой и затянуть после завершения настройки. Пример работы: при установке уставки 6 бар и дифференциала 1,2 бар контакты переключаются при достижении давления 6 бар. Обратное переключение происходит при снижении давления до 4,8 бар (уставка минус дифференциал).
Ресурс устройства составляет более 400 000 электрических переключений, что значительно превышает требования промышленных стандартов. Комплект поставки включает реле, паспорт и инструкцию по эксплуатации.
Схема подключения
Реле KPI 35 имеет три клеммы для подключения:
- Клемма 1 — общий контакт (COM);
- Клемма 2 — нормально замкнутый контакт (NC);
- Клемма 4 — нормально разомкнутый контакт (NO).
В состоянии покоя (при отсутствии давления) замкнуты контакты 1–2. При достижении уставки контакты переключаются — замыкаются 1–4. Контакты рассчитаны на коммутацию токов до 6 А. Для подключения мощных нагрузок (насосов, компрессоров) рекомендуется использовать промежуточное реле или контактор.
Частые вопросы
В каких средах можно использовать реле KPI 35?
Реле предназначено для работы с жидкими и газообразными средами: вода, воздух, масло, фреоны. Температура среды — от -40 до +100 °C.
Чем отличается KPI 35 от KPI 36?
Основное отличие — диапазон настройки. KPI 35 регулируется от -0,2 до 8 бар, KPI 36 — от 2 до 12 бар или от 4 до 12 бар (в зависимости от модификации). Дифференциал у KPI 36 составляет 0,5–1,6 бар.
Как зафиксировать настройки после регулировки?
После настройки необходимо затянуть центральный стопорный винт, чтобы исключить самопроизвольное изменение параметров. Для защиты от несанкционированного вмешательства можно использовать специальные пломбировочные винты (код для заказа 060-105766).
