Документация на клапаны DUNGS

Клапаны DUNGS серий MV/4, MVD, MVD/5 и MVDLE/5 являются одноступенчатыми запорными устройствами, соответствующими стандарту EN 161. Для правильной эксплуатации необходим комплект технической документации, включающий сертификат соответствия ЕС, инструкцию по монтажу и эксплуатации, а также техническое описание (datasheet). Основные разделы руководства содержат информацию о максимальном рабочем давлении, времени срабатывания, электрических параметрах и условиях применения.

Перед началом работ с клапаном необходимо убедиться в наличии актуальной версии документации для конкретной модификации. Например, для моделей MVD 5100/5 S и MVD 5150/5 требуются отдельные руководства, учитывающие их конструктивные особенности, такие как фланцевое соединение и большее рабочее давление до 500 мбар.

Как определить модель и сверить характеристики

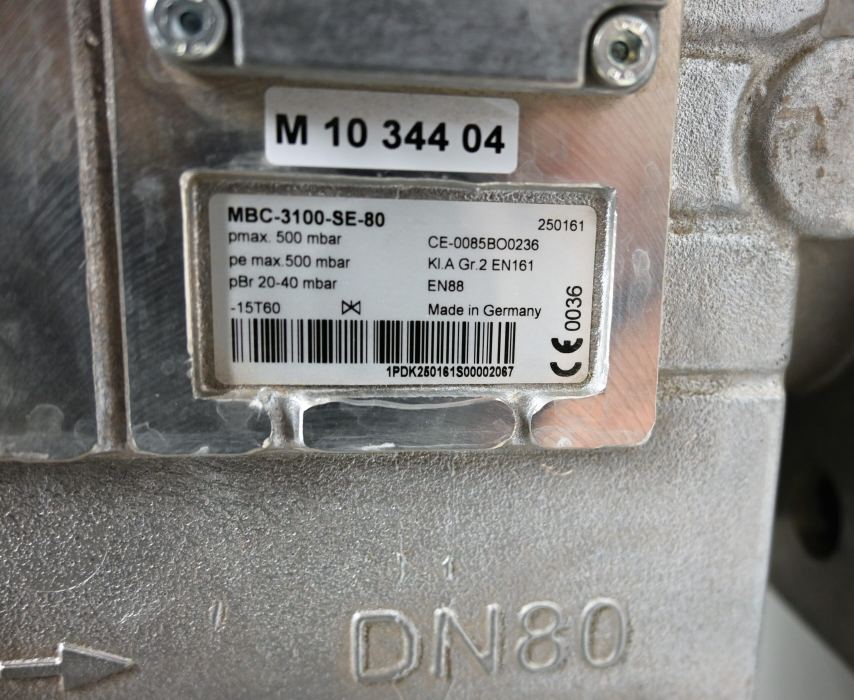

Основной источник информации о клапане — шильдик (заводская табличка) на корпусе. На нем указаны:

• Тип клапана: например, MVD 5100/5 S или MVDLE 2065/5.
• Максимальное рабочее давление (Pmax): может составлять 200, 360 или 500 мбар.
• Присоединительный диаметр (DN) и тип резьбы: например, Rp 1/2" для резьбовых моделей или DN 125 для фланцевых.
• Электрические параметры: напряжение питания (AC 230 V, AC 110-120 V, DC 24-28 V), степень защиты (обычно IP 54).
• Номер заказа (Order No.): уникальный код для точной идентификации артикула при заказе.

Перед заказом запасных частей важно сверить эти параметры с данными вашего оборудования, чтобы избежать несоответствия по давлению, напряжению или типу присоединения.

Устройство и принцип работы

Клапан управляется электромагнитным приводом, который открывает запорный элемент против усилия пружины. В нормальном состоянии (без напряжения) пружина удерживает клапан в закрытом положении. При подаче питания на катушку соленоида создается магнитное поле, которое поднимает якорь и открывает проход для газа.

Ключевые функциональные различия серий:

• MV: быстрое открытие и закрытие, используется в системах с импульсной подачей газа.
• MVD: быстрое открытие с возможностью ручной регулировки основного потока газа.
• MVDLE: медленное открытие (гидравлическое демпфирование) с регулировкой хода быстрого открытия для начальной подачи газа.

Время закрытия для всех клапанов составляет менее 1 секунды, что обеспечивает быстрое и надежное перекрытие газа в случае отключения питания.

Рекомендации по монтажу

Монтаж клапанов DUNGS должен выполняться квалифицированным персоналом, имеющим допуск к работе с газовым оборудованием. При установке важно соблюдать следующие правила:

• Направление потока газа должно строго соответствовать стрелке на корпусе.
• Соленоидная катушка должна быть установлена вертикально или с небольшим отклонением.
• Перед клапаном рекомендуется устанавливать сетчатый фильтр для защиты от загрязнений.
• При фланцевом соединении затяжку болтов производить крест-накрест с равномерным усилием, соблюдая табличные значения моментов затяжки.
• После монтажа обязательно провести проверку на герметичность и правильность функционирования.

Настройка и регулировка

Для клапанов серий MVD и MVDLE предусмотрена регулировка основного потока газа с помощью регулировочного винта на корпусе. Диапазон настройки — от 0,1 до 1,0 от максимального значения. Заводская установка соответствует максимальному потоку.

Для клапанов MVDLE дополнительно доступна регулировка хода быстрого открытия (скоростного подъема) с помощью гидравлического узла. Поворот регулировочного колпачка влево увеличивает скоростной подъем.

Важно: все работы по регулировке должны выполняться специалистами сервисной организации с использованием контрольно-измерительных приборов. Самостоятельное вмешательство без средств измерения и квалификации может привести к нештатной работе оборудования.

Обслуживание и замена компонентов

Замена соленоида или гидравлического узла выполняется по следующей процедуре:

1. Отключить питание и перекрыть подачу газа.
2. Снять защитный кожух (для MV/4) или гидравлический узел с регулировочным диском (для MV/5).
3. Заменить соленоид, соблюдая соответствие номера детали и напряжения.
4. При замене гидравлического узла или регулировочного диска использовать новые уплотнители.
5. После сборки провести проверку герметичности через измерительный патрубок.
6. Выполнить функциональную проверку.

Рекомендуемые сроки замены компонентов (согласно DUNGS):

• Клапаны без системы испытаний: 50 000–200 000 циклов или 10 лет.
• Реле давления: 50 000 циклов или 10 лет.
• Регуляторы давления газа: до 15 лет.

Таблица неисправностей

Частые вопросы

Как проверить исправность клапана DUNGS?

Визуальная проверка включает осмотр корпуса на предмет повреждений и целостности электропроводки. При подаче напряжения должно быть слышно характерное щелканье. Для точной диагностики используется манометр для измерения давления до и после клапана, а также мультиметр для проверки сопротивления катушки. Работы должны проводиться специалистами.

Что означает маркировка "S" в названии модели?

Обозначение "S" указывает на наличие контроля закрытого положения (концевой выключатель) или другие специальные конструктивные исполнения. Для точной расшифровки необходимо обратиться к технической документации на конкретную модель.

Как часто нужно обслуживать клапан?

Клапаны DUNGS не требуют регулярного обслуживания при соблюдении условий эксплуатации. Периодичность проверок определяется регламентом обслуживания горелочного устройства и местными нормативами (не реже одного раза в год). При обнаружении утечек или некорректной работы необходимо вызвать специалиста для диагностики.
