Следящие пластины — это важный элемент системы подачи пластичных смазок из бочек и других ёмкостей. Если вы занимаетесь техническим обслуживанием оборудования или организуете систему смазки на производстве, выбор подходящей модели напрямую влияет на эффективность работы насоса и расход материала.
Что такое следящие пластины и как они работают
По своей сути это диск, который устанавливается на всасывающую трубу насоса и опускается в бочку вместе с ней. Конструкция позволяет пластине перемещаться вслед за уровнем смазки по мере её расхода — отсюда и название. Резиновые края плотно прилегают к стенкам ёмкости, снимая остатки материала и тем самым сокращая отходы. Одновременно устройство исключает образование воздушных карманов, которые снижают производительность насоса и могут вызывать перебои в подаче.
Принцип действия основан на создании разрежения: насос формирует вакуум под пластиной, что обеспечивает равномерное распределение смазки и стабильную заливку рабочей камеры. Это особенно важно при работе с густыми составами, которые плохо текут самостоятельно.
В каталогах и технической документации можно встретить несколько названий одного и того же изделия: прижимные плиты, прижимные диски, смазочные мембраны. Все они обозначают один тип устройства с аналогичным принципом работы.
Как подобрать следящую пластину по диаметру бочки
Основной параметр при выборе — диаметр, который должен соответствовать внутреннему размеру используемой ёмкости. Несовпадение приведёт к неплотному прилеганию, попаданию воздуха и увеличению остатков на стенках. Ниже приведена сводная таблица типовых соответствий:
| Объём / масса ёмкости | Диаметр пластины, мм | Тип смазки |
|---|---|---|

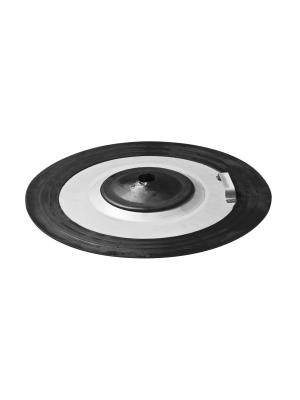

| 12,5 кг (малая бочка) | 230–260 | Пластичная смазка |

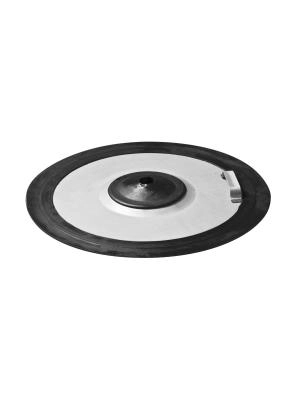

| 50–70 кг (средняя бочка) | 360–400 | Пластичная смазка |

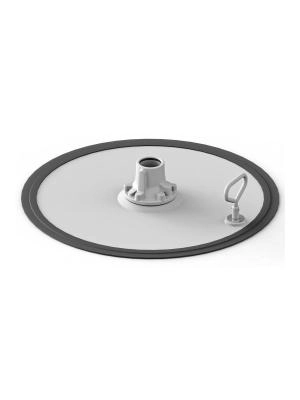

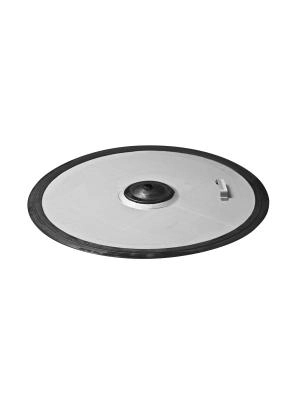

| 180–200 кг (стандартная бочка) | 570–600 | Пластичная смазка |
| нестандартные ёмкости | от 180 до 620 | По совместимости с насосом |
Перед покупкой рекомендуется уточнить внутренний диаметр бочки у поставщика смазки или замерить его самостоятельно. Небольшой запас по диаметру допустим, если конструкция предусматривает гибкую резиновую кромку — она компенсирует отклонения в пределах нескольких миллиметров.
На что обратить внимание при выборе
Помимо размера, стоит оценить материал корпуса. Оцинкованная сталь подходит для большинства промышленных условий, алюминиевый центр снижает общий вес конструкции и упрощает монтаж. Для работы в агрессивных средах или при повышенных температурах стоит уточнить характеристики резиновых уплотнений.
- Диаметр пластины должен соответствовать внутреннему размеру бочки
- Материал корпуса влияет на вес и стойкость к коррозии
- Резиновая кромка обеспечивает плотное прилегание и сбор остатков смазки
- Совместимость с насосом определяется диаметром всасывающей трубы
- Для нестандартных ёмкостей подбирается модель с регулируемым диапазоном диаметров
Правильно подобранная пластина заметно улучшает работу всей системы: насос стабильно заполняется, расход смазки снижается, а интервалы между заменой бочек увеличиваются. При организации смазочного хозяйства на предприятии такая деталь окупается достаточно быстро за счёт сокращения потерь материала и времени на обслуживание.
В нашем каталоге представлены модели для бочек различного объёма. Вы можете воспользоваться фильтром по диаметру или обратиться к менеджеру для подбора совместимого варианта под конкретный насос и ёмкость.
