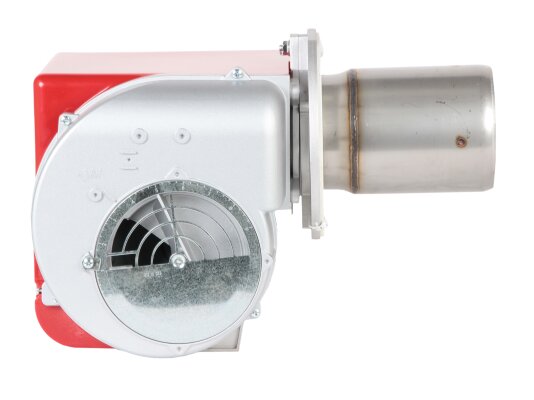

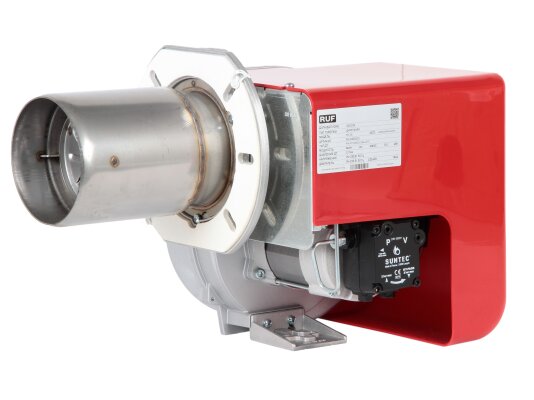

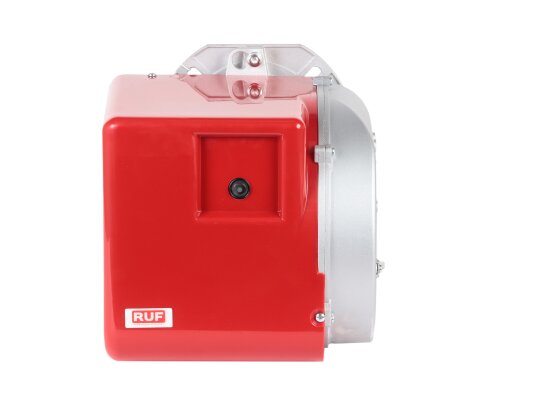

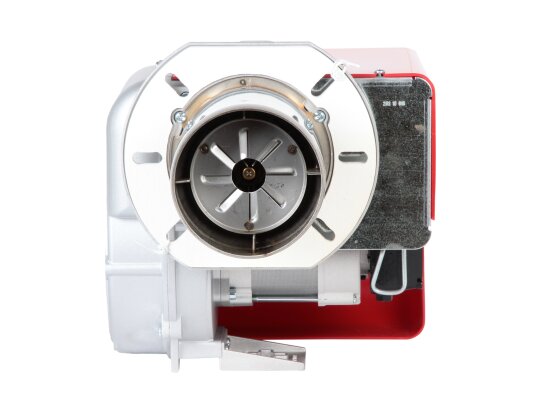

Дизельная горелка RUF RTL 26

Дизельная горелка RUF RTL 26

Дизельная горелка RUF RTL 26, артикул RU35650010, предназначена для сжигания дизельного топлива в котлах средней мощности. Мощность горелки составляет от 190 до 310 кВт. Рабочая среда – дизтопливо по ГОСТ 305-2013. Допустимая вязкость топлива – 4-12 сСт. Давление топлива составляет 12 бар. Горелка оснащена встроенным блоком управления LOA24 и контролирует горение пламени с помощью фотодатчика. Предусмотрен управляемый автоматический перезапуск после 24-часовой непрерывной работы. Ручная регулировка расхода воздуха осуществляется положением воздушной заслонки. Безопасное отключение горелки происходит при недостаточном напряжении в сети, с автоматическим запуском при восстановлении сетевых параметров (> 175 В). При активации режима блокировки происходит мгновенное отключение выводов для топливных клапанов, двигателя и трансформатора. Индикация режима аварии осуществляется включением красной лампы. Ограничение времени на подогрев топлива составляет 10 минут. Допустимые температуры эксплуатации: 0...+40 °C.

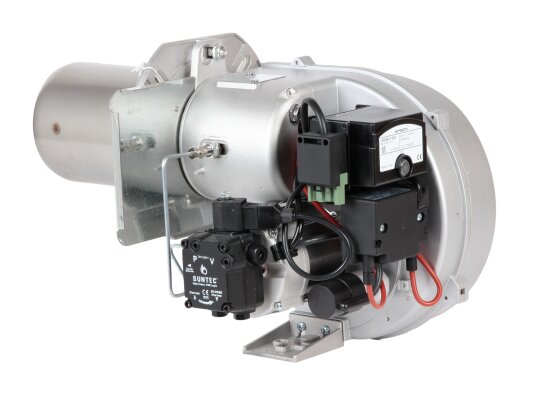

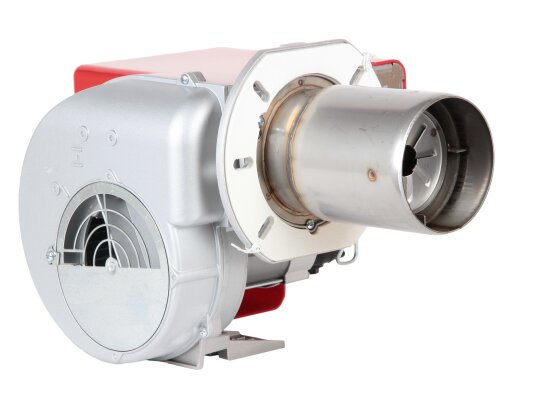

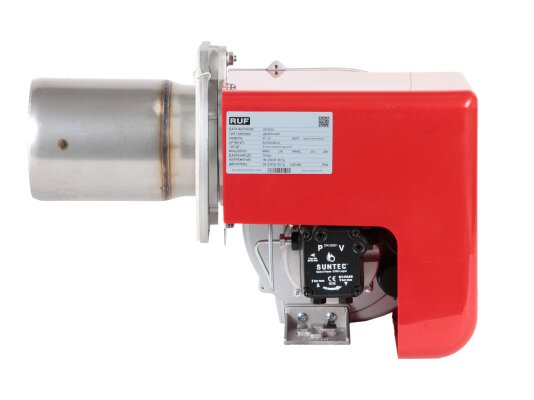

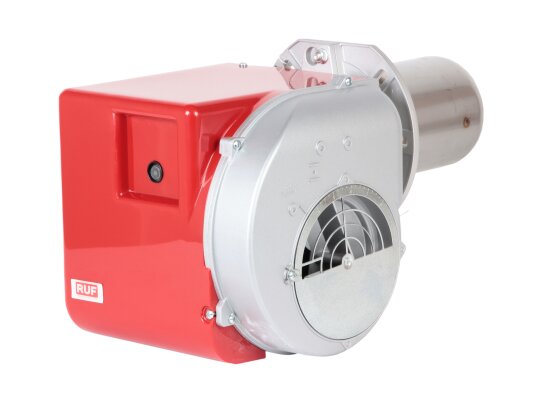

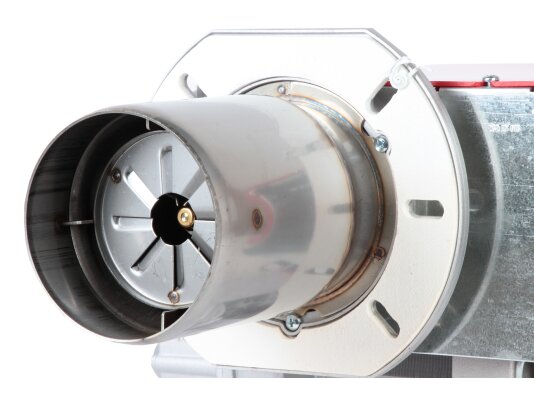

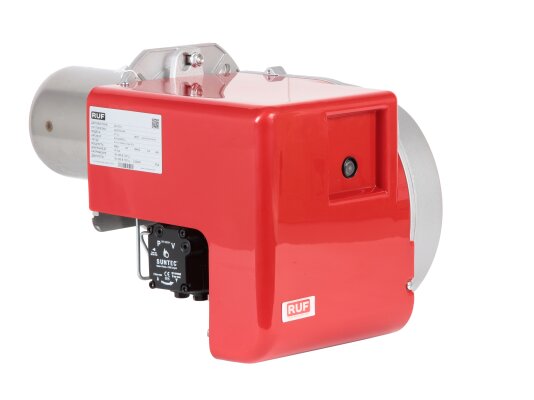

Горелка собрана в моноблочном корпусе и оснащена защитным кожухом. В состав входит насос, электродвигатель мощностью 250 Вт, трансформатор поджига, вентилятор, датчик контроля пламени, электрод розжига и огневая голова стандартной длины. Возможна установка удлиненной головки сгорания опционально. Электрические соединения имеют защиту от неправильного подключения. Топливо нагнетается насосом под давлением, поступает на форсунку, распыляется механическим способом и смешивается с воздухом в смесительном устройстве. Полученная смесь поджигается запальным устройством и электродом. Процессы подготовки, запуска, горения и защитного отключения полностью автоматизированы. Для безопасного функционирования горелки в линию подачи топлива установлен электромагнитный запорный клапан. Перезапуск горелки и переход в меню диагностики доступны при нажатии на кнопку перезагрузки. Многоцветный светодиод в кнопке сброса является основным элементом визуальной диагностики. Состояние работы горелки и сообщения о неполадках выводятся в виде цветовых кодов. Компьютерная диагностика доступна при использовании адаптера OCI400 и специализированной программы ACS400. Горелка RUF RTL 26 комплектуется штекером для электроподключения, фильтром топлива, шлангами, форсункой, монтажными принадлежностями, в том числе фланцем с прокладкой. Для безопасной эксплуатации горелки предусмотрены функции блокировки после попыток перезапуска при угасании пламени, прерывания запуска и блокировки при регистрации постороннего света, блокировки при необнаружении сигнала пламени по истечении времени безопасного розжига, перезапуска при отсутствии рабочего напряжения или недопустимого понижения, а также блокировки по истечении времени, отпущенного на разогрев топлива подогревателем. Выход из режима блокировки доступен через 60-90 секунд.

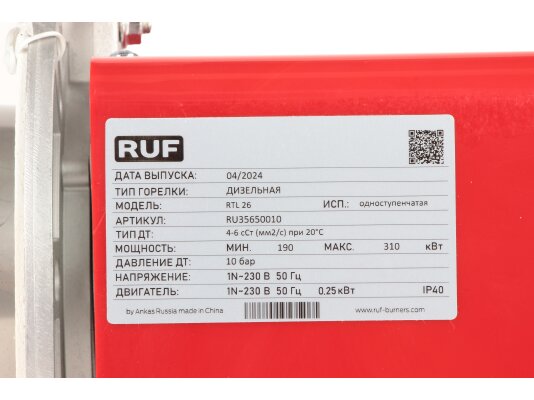

Дизельная горелка RUF RTL служит для оснащения водогрейных, паровых котлов, теплогенераторов промышленного назначения и технологического оборудования. Расход топлива составляет 16 - 26 кг/ч. Длина пламенной трубы – 160 мм, диаметр пламенной трубы – 114 мм. Степень защиты – IP40. Электропитание – 220 В. Исполнение горелки – одноступенчатая. Противодавление – от 0 до 4 мбар. Вес горелки – 12.5 кг, габариты – 43.3x29x30.2 см. Страна бренда – Россия.
