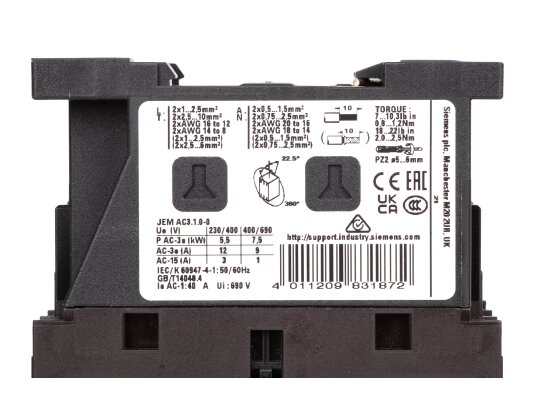

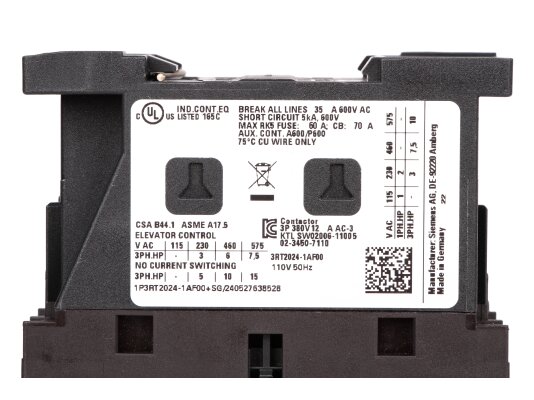

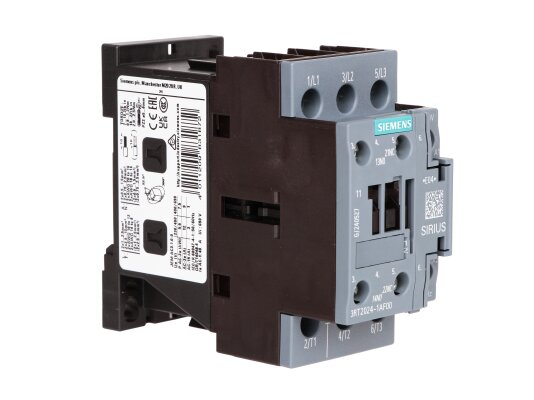

Контактор Siemens, 3RT2024-1AF00

Контактор Siemens 3RT2024-1AF00

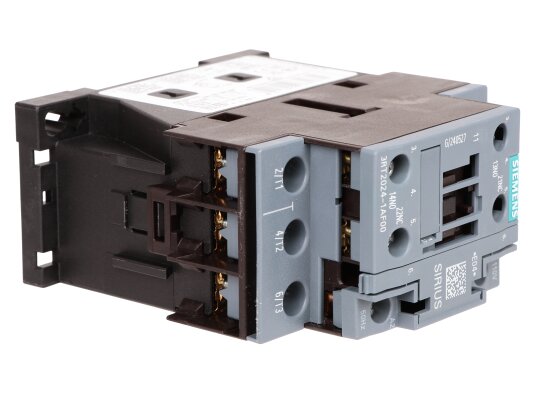

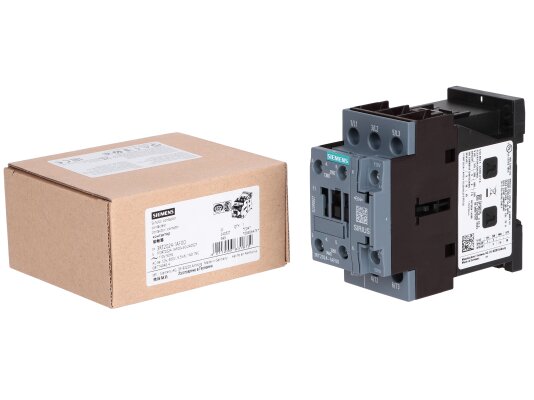

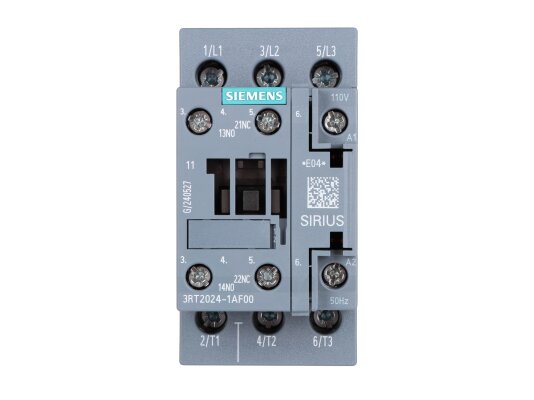

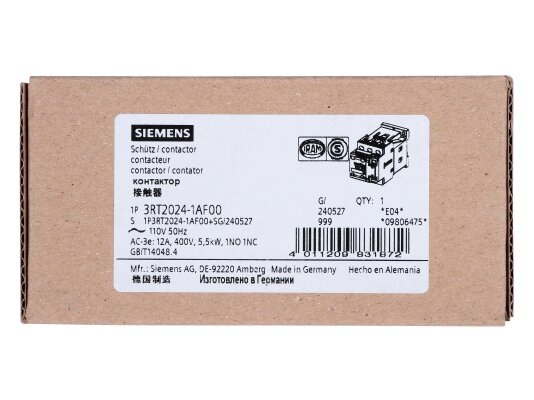

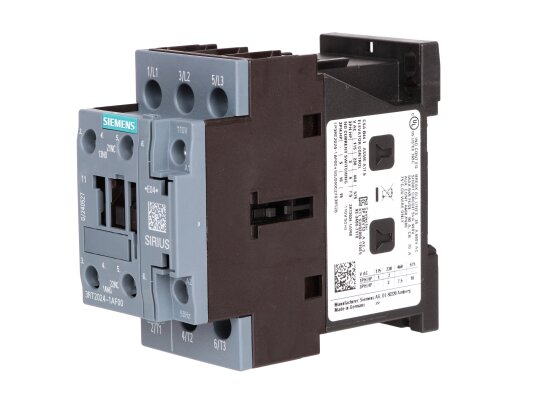

Контактор Siemens, артикул 3RT2024-1AF00, представляет собой трехполюсное устройство типоразмера S0. Номинальная сила тока составляет 12 А, а максимальная коммутируемая мощность – 5,5 кВт. Контактор оснащен одним нормально-разомкнутым (НО) и одним нормально-замкнутым (НЗ) вспомогательным контактом. Катушка управления рассчитана на напряжение 110 В переменного тока с частотой 50 Гц. Для подключения силовых цепей используются винтовые зажимы.

Номинальное напряжение изоляции для силовой цепи при степени загрязнения 3 составляет 690 В, аналогично для цепи вспомогательных контактов. Механический ресурс контактора достигает 10 000 000 коммутационных циклов. Рабочая температура окружающей среды варьируется от -25 °C до +60 °C. Относительная влажность воздуха должна находиться в пределах 10-95% при +55 °C, согласно стандарту МЭК 60068-2-30.

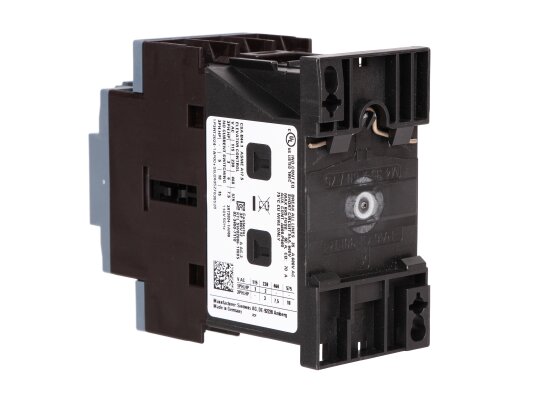

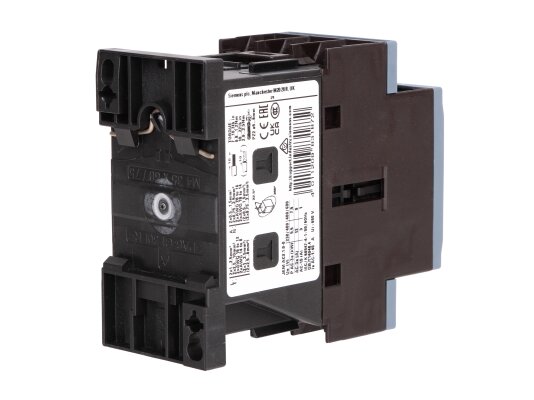

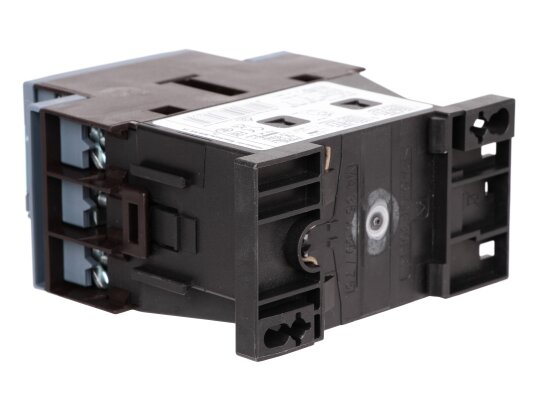

Конструкция силовой цепи включает 3 коммутационных полюса. Количество нормально-замкнутых вспомогательных контактов с мгновенным срабатыванием – 1. Допускается вращение в вертикальной плоскости на ±180°, а также наклон вперед/назад на ±22,5°. Крепление осуществляется винтовым способом или с помощью защелки на стандартную DIN-рейку 35 мм (EN 60715). Винтовые зажимы используются для всех подключений: силовой цепи, вспомогательных цепей, оперативного тока и катушки управления.

С лицевой стороны обеспечивается степень защиты IP20 (МЭК 60529). Контактор оснащен принудительно-коммутируемым размыкающим контактом (МЭК 60947-4-1) и пригоден для использования в функциях безопасности, включая аварийное отключение.
