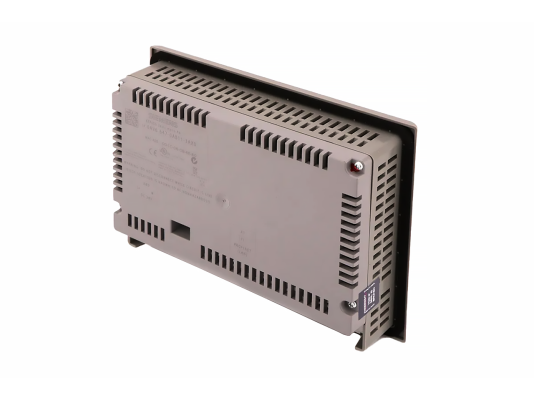

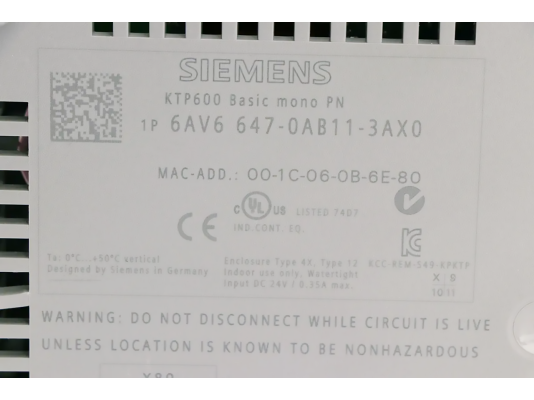

Панель оператора Siemens KTP600, 6AV6647-0AB11-3AX0

Панель оператора Siemens KTP600

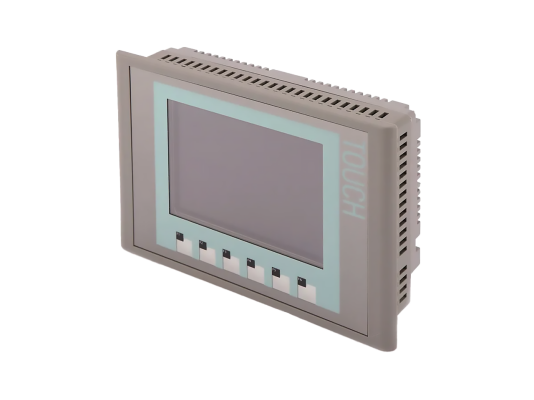

Панель оператора Siemens KTP600, артикул 6AV6647-0AB11-3AX0, представляет собой базовую панель с комбинированным кнопочным и сенсорным управлением. Устройство оснащено 5,7-дюймовым STN-экраном с разрешением 320x240 пикселей, отображающим 4 градации серого. Время наработки подсветки на отказ составляет 50 тысяч часов при температуре +25 °C. Регулировка яркости подсветки не предусмотрена.

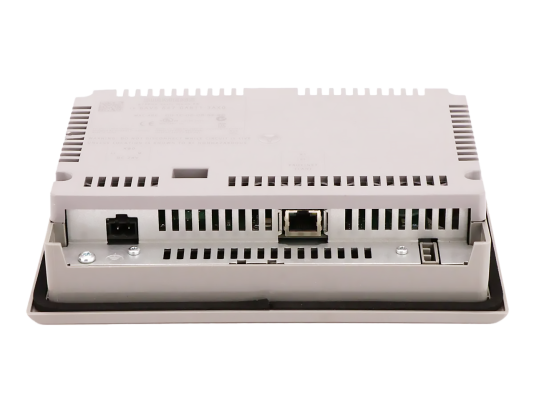

Панель поддерживает интерфейс PROFINET. Настройка осуществляется с помощью ПО WinCC Flexible 2008 SP2 Compact, WinCC Basic версии 10.5 или STEP 7 Basic версии 10.5. В комплект поставки входит ПО с открытым исходным кодом, доступное на прилагаемом CD.

Управление осуществляется с помощью 6 программируемых клавиш без светодиодной индикации, а также экранной цифровой и буквенно-цифровой клавиатуры. Сенсорное управление реализовано на основе аналогово-резистивной технологии.

Монтаж допускает вертикальную установку и установку в портретном или ландшафтном формате. Угол наклона без дополнительной вентиляции не должен превышать 35°. Панель оснащена flash-памятью и ОЗУ, с объемом доступной пользователю памяти 1 МБ. Встроенный зуммер обеспечивает звуковое оповещение. Программные часы имеют возможность синхронизации, но без аппаратной реализации и функции сохранения работоспособности при отключении питания.

Степень защиты составляет IP65 с лицевой стороны и IP20 с тыльной. Панель соответствует стандартам NEMA Type 4/4x с лицевой стороны. Рабочая температура в режиме эксплуатации при вертикальном исполнении составляет от 0 до +50 °C. При максимальном угле наклона допустимый диапазон рабочих температур – от 0 до +40 °C. Температурный режим хранения и транспортировки – от -20 до 60 °C. Допустимая относительная влажность при эксплуатации – не более 90% без образования конденсата.

Сила тока панели составляет 0,24 А. Вес устройства – 1,07 кг. Габариты: 21,4x15,8x4,4 см. Напряжение питания находится в диапазоне от 19,2 до 28,8 В. Общая мощность составляет 0,006 кВт.
