Паяные пластинчатые теплообменники — компактное и надёжное решение для систем отопления, горячего водоснабжения, вентиляции и промышленного охлаждения. На этой странице собраны модели разных типоразмеров и конфигураций, чтобы вы могли подобрать подходящий вариант под конкретные параметры системы.
Как устроены паяные пластинчатые теплообменники и почему это важно при выборе

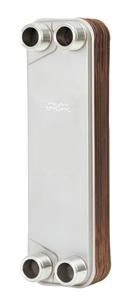

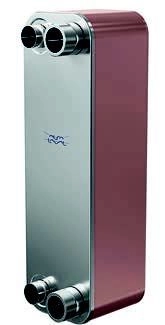

Конструкция основана на пакете тонких гофрированных пластин из нержавеющей стали, соединённых между собой пайкой — медью или никелем. Такой способ сборки исключает прокладки и разборные соединения, что даёт высокую герметичность и устойчивость к давлению до 30 бар. Теплоносители движутся по чередующимся каналам в противотоке, что обеспечивает интенсивный теплообмен при небольших габаритах оборудования.
Гофрированный профиль пластин создаёт турбулентность потока даже при невысоких скоростях, а это напрямую влияет на коэффициент теплопередачи. Именно поэтому паяные аппараты нередко заменяют кожухотрубные конструкции значительно большего объёма при аналогичной тепловой мощности.
Пайка никелем применяется там, где рабочая среда содержит аммиак или другие вещества, несовместимые с медью. Для большинства водяных контуров отопления и ГВС используется более распространённый вариант с медной пайкой. Материал пластин — нержавеющая сталь марки AISI 316L — обеспечивает коррозионную стойкость при контакте с водой, паром и рядом химических растворов.
На что обращать внимание при выборе модели
Прежде чем оформить заказ, стоит определить несколько ключевых параметров: тепловую нагрузку, расходы теплоносителей, максимально допустимое давление в контуре и температурный диапазон. Ошибка даже в одном из них ведёт к снижению эффективности или преждевременному выходу оборудования из строя.
- Тепловая мощность — задаётся требованиями конкретной системы: отопление, ГВС, чиллер, рекуператор
- Рабочее давление — стандартные модели рассчитаны на 10–16 бар, усиленные — до 30 бар
- Температура теплоносителей — рабочий диапазон большинства аппаратов от -196°C до +200°C
- Число пластин — определяет площадь теплообмена; чем выше нагрузка, тем больше пластин требуется
- Материал припоя — медь для водяных контуров, никель для агрессивных сред
- Присоединительные размеры — резьбовые или фланцевые, зависят от монтажной схемы
Если у вас есть теплотехнический расчёт, подобрать модель значительно проще. При отсутствии расчётных данных ориентируйтесь на типовые схемы применения: для узлов учёта и ИТП жилых домов чаще всего подходят аппараты средней производительности с числом пластин от 20 до 60.
Сравнение типов по ключевым параметрам
| Параметр | Паяный пластинчатый | Разборный пластинчатый | Кожухотрубный |
|---|---|---|---|
| Габариты | Компактные | Средние | Крупные |
| Коэффициент теплопередачи | Высокий | Высокий | Средний |
| Максимальное давление | До 30 бар | До 16 бар (стандарт) | До 40 бар и выше |
| Обслуживание | Химическая промывка | Разборка и механическая очистка | Механическая или химическая |
| Устойчивость к загрязнению | Требует чистых сред | Допускает частицы | Высокая |
| Стоимость | Низкая–средняя | Средняя–высокая | Средняя–высокая |
Монтаж и эксплуатация
Паяная конструкция не предполагает разборки в полевых условиях, поэтому чистота теплоносителей играет ключевую роль. Перед вводом в работу рекомендуется установить сетчатые фильтры на обоих входных патрубках. Это продлевает межсервисный интервал и снижает риск зарастания каналов отложениями.
Периодическое обслуживание сводится к химической промывке без демонтажа — специальный раствор подаётся через штуцеры с помощью промывочной станции. Частота процедуры зависит от качества воды в системе: при жёсткости выше 7 мг-экв/л рекомендуется проводить её раз в год.
При монтаже важно соблюдать направление потоков согласно маркировке на корпусе: нарушение схемы движения теплоносителей снижает эффективность теплообмена и может привести к некорректной работе всей системы.
В каталоге представлены модели для систем отопления, горячего водоснабжения, промышленных холодильных контуров и рекуперации тепла. Фильтры на странице помогут сузить выбор по мощности, давлению и присоединительным размерам.
