Фильтры сетчатые для трубопровода — это устройства механической очистки, которые задерживают твёрдые частицы, попадающие в рабочую среду: песок, ржавчину, окалину, мелкий мусор. Их устанавливают перед насосами, счётчиками, регулирующей арматурой и теплообменным оборудованием, чтобы продлить ресурс всей системы и снизить вероятность аварийных ситуаций.
Как работает сетчатый фильтр и где его применяют
Принцип действия прост: поток жидкости или газа проходит через фильтрующий элемент — металлическую сетку с ячейками определённого размера. Частицы, крупнее этих ячеек, оседают в стакане-отстойнике и периодически удаляются при обслуживании. Конструкция не имеет подвижных деталей, что обеспечивает долгий срок службы без серьёзных затрат на эксплуатацию.
Сфера применения охватывает системы холодного и горячего водоснабжения, отопления, вентиляции, паропроводы, газовые и технологические линии. В промышленности их монтируют на магистралях с агрессивными средами, где требуется нержавеющий корпус или фторопластовые уплотнения. В жилых домах чаще используют латунные или полимерные исполнения с резьбовым подключением.
Параметры выбора сетчатых фильтров для трубопровода
Чтобы подобрать подходящую модель, нужно учесть несколько технических характеристик. Ниже приведены основные из них и пояснения к каждой.
| Параметр | На что влияет | Типовые значения |
|---|---|---|
| Условный диаметр (DN) | Соответствие диаметру трубы, пропускная способность | DN15 – DN500 и выше |
| Рабочее давление (PN) | Механическая прочность корпуса и уплотнений | PN16, PN25, PN40 |
| Температура среды | Выбор материала уплотнений и корпуса | До +150 °C и выше для пара |
| Размер ячейки сетки | Степень очистки, допустимые загрязнения | 0,1 – 2,0 мм (грубая очистка) |
| Тип подключения | Способ монтажа, удобство демонтажа при обслуживании | Резьба, фланец, сварка |
| Материал корпуса | Совместимость со средой, коррозионная стойкость | Латунь, чугун, нержавеющая сталь |
Для бытовых водопроводных систем чаще берут латунные модели с резьбовым присоединением — они компактны и не требуют специального инструмента при монтаже. В котельных и тепловых узлах предпочтительны чугунные или стальные корпуса с фланцевым подключением: снять такой фильтр для промывки значительно проще, когда диаметр трубы превышает DN50.
Разновидности и особенности конструкции

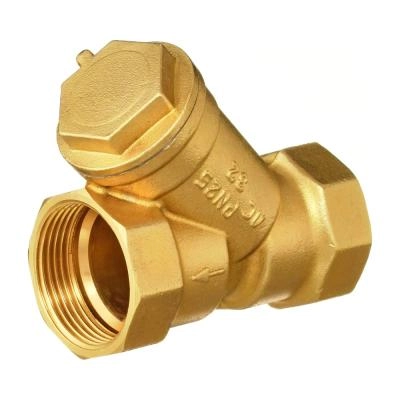

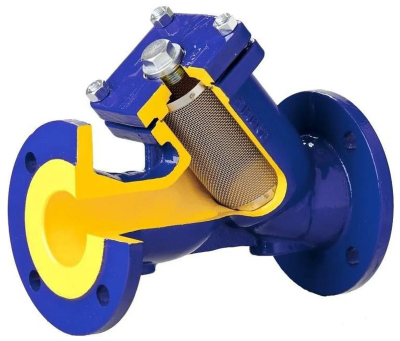

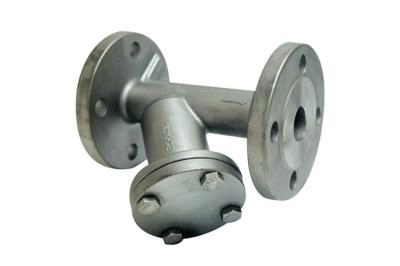

По форме корпуса выделяют косые (Y-образные) и прямые (T-образные) модификации. Косые занимают меньше места вдоль трубы и удобнее для стеснённых условий монтажа. Прямые чаще встречаются в промышленных трубопроводах большого диаметра.
Отдельная категория — фильтры с автоматической промывкой. В них предусмотрен клапан сброса, который периодически открывается по таймеру или сигналу датчика перепада давления. Это актуально там, где загрязнение среды высокое и ручное обслуживание нецелесообразно.
При выборе направления установки важно учитывать, что большинство моделей монтируется горизонтально стаканом вниз. Некоторые конструкции допускают вертикальный монтаж — в таком случае колба разворачивается навстречу потоку, а в паспорте изделия это явно указывается.
На что обратить внимание при покупке
- Убедитесь, что рабочее давление фильтра соответствует давлению в вашей системе с запасом.
- Проверьте материал уплотнительных колец: для горячей воды и пара подходит паронит или EPDM, для агрессивных сред — фторопласт.
- Уточните размер ячейки сетки: для защиты счётчиков воды достаточно 0,5 мм, для тонкой очистки перед мембранным оборудованием нужны более мелкие ячейки.
- Обратите внимание на наличие пробки или крана для слива: это упрощает обслуживание без полного отключения линии.
- Для фланцевых версий заранее проверьте тип фланца и стандарт сверловки — они должны совпадать с фланцами на трубопроводе.
Грамотно подобранный фильтр для трубопровода снижает нагрузку на всё последующее оборудование и сокращает затраты на его ремонт. При выборе стоит ориентироваться не на минимальную цену, а на соответствие технических характеристик реальным условиям эксплуатации — давлению, температуре и составу рабочей среды.
