Клапаны балансировочные

Клапаны балансировочные применяются в системах отопления, водоснабжения и вентиляции для равномерного распределения потока теплоносителя между контурами. Без них давление в одних ветках трубопровода превышает расчётное, тогда как другие участки недополучают нужный объём жидкости. Результат — неравномерный прогрев помещений и лишняя нагрузка на насос.

Как устроены и где применяются балансировочные клапаны

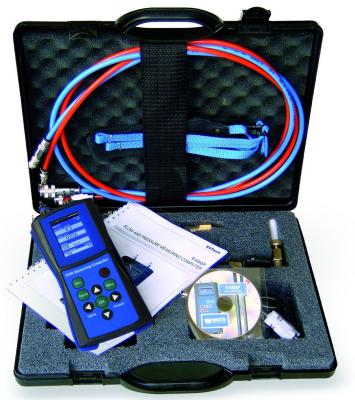

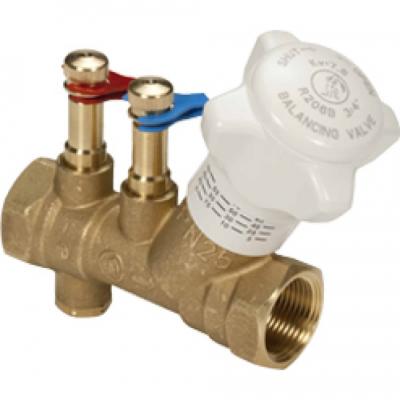

Принцип работы основан на регулируемом гидравлическом сопротивлении. Поворачивая шток или маховик, монтажник изменяет проходное сечение и тем самым ограничивает расход в конкретной ветке. Большинство моделей оснащены измерительными ниппелями: к ним подключают дифманометр и замеряют перепад давления, чтобы точно выставить расход согласно проектным данным.

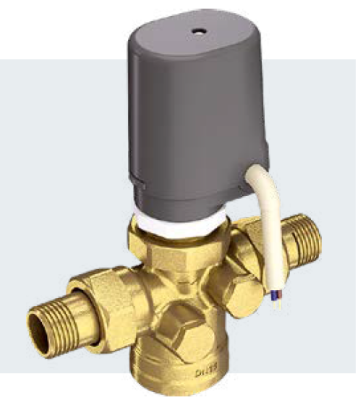

Автоматический балансировочный клапан работает иначе — он самостоятельно поддерживает заданный перепад давления или расход при изменении режима системы. Такие устройства востребованы в крупных инженерных объектах: торговых центрах, многоквартирных домах, промышленных комплексах, где ручная настройка каждого контура нецелесообразна.

Для частного дома или небольшого офиса, как правило, достаточно ручного варианта с резьбовым присоединением диаметром 3/4 или 1 дюйм. В тепловых узлах крупных зданий чаще используют фланцевый балансировочный клапан с условным проходом от Ду 50 и выше — он выдерживает высокое рабочее давление и удобен при обслуживании.

Типы клапанов и их характеристики

На что обратить внимание при выборе

Перед тем как купить балансировочный клапан, нужно определиться с несколькими параметрами. Ошибка в любом из них ведёт к некорректной работе всей системы или необходимости замены уже установленного оборудования.

• Диаметр условного прохода (Ду) — подбирается по расчётному расходу, а не по диаметру трубы.
• Рабочее давление (Ру) — должно соответствовать давлению в конкретном узле системы.
• Материал корпуса — латунь подходит для большинства жилых объектов, чугун и сталь используют там, где нужна повышенная прочность.
• Тип управления — ручной или автоматический, в зависимости от сложности системы и требований проекта.
• Наличие измерительных ниппелей — они упрощают пусконаладку и последующее обслуживание.
• Тип присоединения — резьба или фланец, исходя из конструктива трубопровода.

Значение Kvs указывает пропускную способность клапана при перепаде давления 1 бар. Этот параметр используется при гидравлическом расчёте: зная расход и располагаемый перепад в ветке, инженер определяет нужное значение Kvs и подбирает соответствующую модель.

В нашем каталоге представлены клапаны для систем отопления с доставкой по Москве и другим регионам. Можно оформить заказ как в розницу, так и оптом — менеджеры помогут подобрать позиции под конкретный проект и уточнят сроки отгрузки со склада.
