Клапаны обратные — это трубопроводная арматура, которая пропускает рабочую среду строго в одном направлении и автоматически перекрывает поток при попытке его реверса. Устройства применяются в системах водоснабжения, отопления, канализации, газовых и промышленных трубопроводах — везде, где обратный ток жидкости или газа способен повредить оборудование или нарушить работу системы.
Как выбрать обратный клапан: типы, материалы и размеры
Первое, на что стоит обратить внимание при выборе, — конструктивный тип запорного элемента. Именно от него зависит гидравлическое сопротивление, скорость срабатывания и требования к монтажу.
- Пружинный клапан — запорный диск удерживается пружиной и открывается под давлением потока; подходит для горизонтальной и вертикальной установки.
- Тарельчатый клапан — тарелка перемещается вдоль оси седла; даёт меньшее гидравлическое сопротивление по сравнению с шаровыми аналогами.
- Муфтовый клапан — присоединяется к трубе резьбовыми муфтами; удобен при монтаже в стеснённых условиях и в системах малого диаметра.
- Полипропиленовый клапан — сваривается с полипропиленовыми трубами, не подвержен коррозии, широко используется в бытовом водоснабжении.
Материал корпуса определяет совместимость со средой и допустимые рабочие параметры. Латунный корпус — наиболее распространённый вариант для бытовых и коммерческих систем: латунь хорошо противостоит коррозии и выдерживает давление до 16 бар. Нержавеющий корпус из нержавеющей стали оправдан там, где среда агрессивна или требования к гигиене повышены, — пищевое производство, фармацевтика, химические трубопроводы. Чугунный корпус применяется в промышленных и коммунальных сетях при больших диаметрах — от Ду50 и выше — за счёт высокой механической прочности. Стальной корпус востребован в газовых и паровых системах, где важна прочность при высоких температурах.
Условный диаметр — ключевой типоразмерный параметр. Для бытовых трубопроводов чаще всего выбирают изделия под резьбу 1/2 дюйма или 1 дюйм. Промышленные объекты требуют фланцевых моделей с Ду50, Ду100 и более. При подборе важно, чтобы диаметр клапана совпадал с диаметром трубы: занижение приводит к потере давления, завышение — к неплотному закрытию.
Сравнительная таблица типов обратных клапанов
| Тип | Материал корпуса | Типичный диаметр | Область применения |
|---|---|---|---|
| Пружинный муфтовый | Латунь, нержавейка | 1/2 — 2 дюйма | Водоснабжение, отопление, ХВС/ГВС |
| Тарельчатый фланцевый | Чугун, сталь | Ду50 — Ду300 | Промышленные и коммунальные трубопроводы |
| Полипропиленовый | Полипропилен | 20 — 110 мм | Бытовое водоснабжение, канализация |
| Нержавеющий пружинный | Нержавеющая сталь | 1/4 — 4 дюйма | Пищевая промышленность, агрессивные среды |

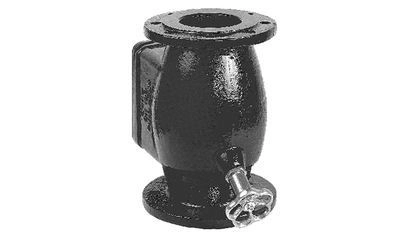

| Чугунный поворотный | Чугун | Ду50 — Ду600 | Насосные станции, тепловые сети |
На что обращать внимание при покупке
Перед тем как купить арматуру, уточните рабочее давление системы и максимальную температуру среды. Большинство латунных изделий рассчитаны на давление до 16 бар и температуру до 110 °C, тогда как стальные и чугунные модели перекрывают более широкий диапазон. Убедитесь, что уплотнительные материалы совместимы со средой: резина EPDM подходит для воды и пара, FKM — для нефтепродуктов и химических жидкостей.
Цена зависит от материала, диаметра и производителя. Латунные пружинные модели под резьбу 1/2 — 1 дюйм являются наиболее доступными по стоимости. Изделия из нержавеющей стали и чугунные фланцевые варианты больших диаметров стоят значительно дороже — пропорционально объёму металла и сложности обработки. При оптовой закупке цена за единицу, как правило, снижается.
Если возникают сомнения в подборе, опишите условия эксплуатации менеджеру — давление, среду, диаметр трубы и способ монтажа. Это позволит исключить ошибку и подобрать модель, которая прослужит расчётный срок без замены.
