Коллекторы и гребенки для отопления и водоснабжения: как выбрать подходящий узел
Коллекторы и гребенки отопления и водоснабжения — это распределительные устройства, которые разделяют один общий поток теплоносителя или воды на несколько независимых ответвлений. Без них организовать равномерную подачу к каждому контуру тёплого пола, радиатору или точке водозабора было бы значительно сложнее.
По конструкции такой узел представляет собой трубчатый корпус с одним или несколькими входными патрубками и рядом отводов. Каждый отвод может оснащаться запорной арматурой, регулирующими вентилями, расходомерами или термостатическими головками — в зависимости от задач конкретной системы. Корпус чаще всего изготавливается из латуни или нержавеющей стали: оба материала устойчивы к коррозии и выдерживают рабочее давление в пределах 6–10 бар.
Разновидности и назначение распределительных коллекторов

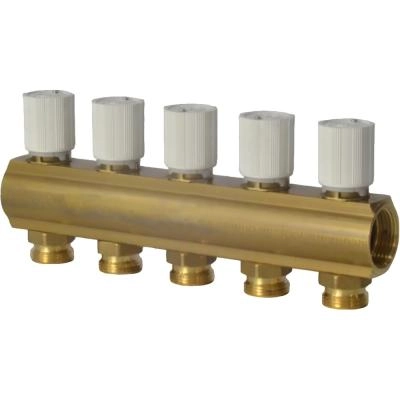

Сборный модуль для отопления и водоснабжения подбирается исходя из числа контуров, типа системы и требований к регулировке. Самые распространённые варианты — прямые гребенки без вентилей, модели с шаровыми кранами и коллекторные группы с расходомерами и термоголовками. Последние актуальны прежде всего для лучевых систем водяного тёплого пола, где важно выровнять гидравлическое сопротивление по каждому контуру возврата и подачи.
В системах холодного и горячего водоснабжения применяется несколько иная логика: здесь гребенка распределяет поток по точкам потребления — смесителям, душевым кабинам, посудомоечным машинам. Такие модели нередко оснащаются встроенными фильтрами и регуляторами давления, чтобы защитить оборудование от гидроударов.

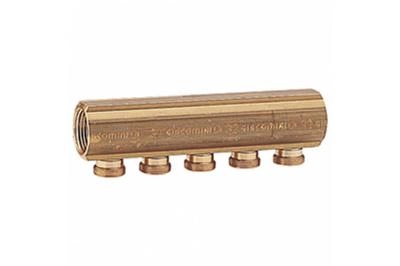

Для небольших схем с двумя-тремя ответвлениями порой достаточно тройника или компактного модуля на 1 дюйм. Когда контуров больше — от четырёх и выше — рациональнее использовать полноценный распределительный коллектор с посадочными местами под каждый отвод.
| Тип устройства | Типичное число отводов | Размер резьбы | Назначение |
|---|---|---|---|
| Гребенка без арматуры | 2–12 | 3/4", 1" | Простое разветвление потока |
| Коллектор с шаровыми кранами | 2–8 | 1", 1 1/4" | Отключение отдельных контуров |
| Коллекторная группа с расходомерами | 2–12 | 1", 1 1/4" | Тёплый пол, балансировка контуров |
| Гребенка для водоснабжения | 2–8 | 3/4", 1" | Лучевая разводка ХВС и ГВС |
На что обратить внимание при подборе
Перед покупкой стоит определить несколько ключевых параметров: количество контуров, максимальное рабочее давление в системе, температуру теплоносителя и материал труб, к которым будет подключаться узел. Это позволит сузить выбор и не переплачивать за функции, которые в конкретной схеме не нужны.
- Число отводов должно соответствовать количеству контуров — с небольшим запасом, если планируется расширение системы.
- Резьбовое соединение подбирается под диаметр магистрали: наиболее распространены размеры 3/4 и 1 дюйм.
- Для теплоносителя с температурой выше 90 °C предпочтительна нержавеющая сталь, для стандартных систем до 90 °C подходит латунь.
- Коллекторный узел с расходомерами упрощает балансировку и экономит время при пусконаладке.
- Наличие воздухоотводчика и дренажного крана на группе снижает трудоёмкость технического обслуживания.
Если система предполагает автоматическое регулирование температуры в каждом помещении, стоит рассмотреть модуль с посадочными местами под сервоприводы: это даёт возможность поэтапно автоматизировать управление без замены всего узла. Возврат теплоносителя при этом также проходит через коллектор, поэтому важно убедиться, что подающая и обратная гребенки рассчитаны на одинаковое давление и совместимы по размерам.
В каталоге представлены модели с разным числом отводов — от 2 до 12, — а также комплектующие для монтажа: кронштейны, соединительные гайки, заглушки и переходники. Это позволяет подобрать всё необходимое в одном месте и избежать несовместимости элементов при сборке.
