Фланцевые шаровые краны с ручным приводом применяются в трубопроводных системах там, где требуется надёжная ручная регулировка потока рабочей среды. Их устанавливают на водопроводах, тепловых сетях, технологических линиях промышленных предприятий и объектах ЖКХ. Выбор конкретной модели зависит от нескольких ключевых параметров, и разобраться в них несложно, если знать, на что обращать внимание.
Как выбрать фланцевые шаровые краны с ручным приводом под свои задачи
Основной критерий — условный диаметр (Ду). Он должен соответствовать внутреннему диаметру трубопровода, иначе либо возникнут потери давления, либо арматура попросту не встанет на место. Диапазон доступных типоразмеров начинается с Ду 15 и доходит до Ду 300 и выше для промышленного применения.
Второй параметр — условное давление (Ру). Для большинства коммунальных систем достаточно Ру 16 бар, тогда как нефтехимические и технологические трубопроводы могут требовать Ру 25–40 бар. Превышать допустимое давление нельзя: это прямая угроза герметичности и безопасности.
Материал корпуса определяет область применения. Углеродистая сталь используется в общепромышленных системах, нержавеющая — там, где рабочая среда агрессивна: кислоты, щёлочи, пищевые жидкости. Для водяных и паровых систем с умеренными параметрами подходят изделия из углеродистой стали с соответствующим классом уплотнений.
| Параметр | Типовые значения | На что влияет |
|---|---|---|
| Условный диаметр (Ду) | 15–300 мм | Совместимость с трубопроводом |
| Условное давление (Ру) | 16, 25, 40 бар | Область применения по давлению |
| Материал корпуса | Углеродистая сталь, нержавейка | Совместимость с рабочей средой |
| Тип прохода | Полнопроходной, стандартный | Гидравлическое сопротивление |
| Температура рабочей среды | До +200 °C и выше | Выбор уплотнительных материалов |

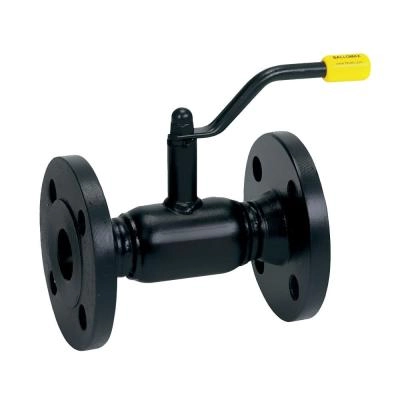

Полнопроходное или стандартное исполнение

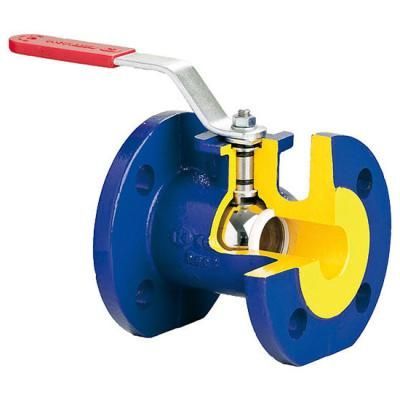

Полнопроходные модели имеют диаметр отверстия в шаре, равный внутреннему диаметру трубы. Это минимизирует гидравлическое сопротивление, что важно при высоких расходах и вязких средах. Стандартные (сужённые) экономичнее по цене и габаритам, но создают небольшой перепад давления на участке установки. Для большинства инженерных систем разница несущественна, однако в системах точного дозирования или длинных трубопроводах на неё стоит обращать внимание.

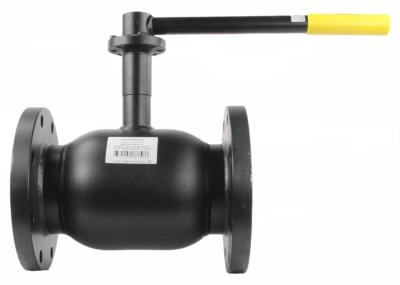

Ручной привод — рукоятка-рычаг — обеспечивает поворот шара на 90 градусов. Положение рукоятки визуально показывает, открыт кран или закрыт: вдоль трубы — открыт, поперёк — закрыт. Это удобно при эксплуатации в условиях ограниченной видимости или при обслуживании сложных узлов.
На что обратить внимание при покупке
- Соответствие Ду и Ру паспортным характеристикам вашей системы
- Наличие сертификатов и разрешительной документации на продукцию
- Материал уплотнений — PTFE подходит для большинства сред, EPDM — для горячей воды и пара
- Исполнение фланцев по стандарту (ГОСТ, DIN, ANSI) — важно для стыковки с существующими фланцами трубопровода
- Строительная длина — она должна совпадать с расстоянием между фланцами в месте монтажа
При заказе рекомендуется сразу уточнять наличие товара на складе и сроки отгрузки: типоразмеры среднего и крупного диаметра нередко поставляются под заказ. Также имеет смысл запросить опросный лист или техническое описание — это позволит убедиться в соответствии изделия заявленным условиям эксплуатации до момента оплаты.
Правильно подобранная арматура служит десятилетиями без замены уплотнений и перенабивки. Ошибка в параметрах на этапе выбора оборачивается протечками, внеплановыми остановами и затратами на повторный монтаж. Поэтому время, потраченное на сверку характеристик, всегда окупается.
