Краны шаровые комбинированные — арматура, у которой тип присоединения на входе отличается от типа на выходе. Это конструктивное решение позволяет стыковать участки трубопровода с разными способами монтажа без переходников, что упрощает проектирование систем водоснабжения, отопления и технологических трубопроводов.
Конструкция и принцип работы

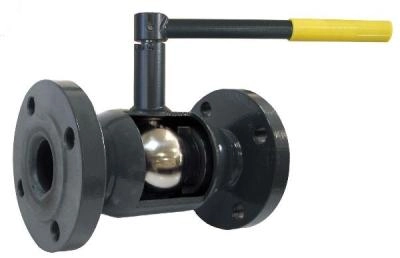

Внутри корпуса расположен шаровой затвор с отверстием. При повороте рукоятки на 90° канал либо совмещается с проходным сечением трубы — и среда течёт свободно, либо перекрывается. Таким образом, изделие работает только в двух положениях: полностью открыто или полностью закрыто. Промежуточные положения не предусмотрены, регулировка расхода такой арматурой не производится.
Корпус выполняется из нержавеющей или конструкционной низколегированной стали, латуни, полипропилена и других материалов в зависимости от рабочей среды и давления. Стальные модели выдерживают агрессивные среды и повышенные температуры, тогда как латунные и полимерные чаще применяются в бытовых и коммунальных системах.
Типы комбинированных шаровых кранов по способу присоединения
Главная особенность этой группы арматуры — сочетание разных видов соединения с одной и другой стороны. Ниже перечислены наиболее распространённые варианты исполнения.
| Присоединение на входе | Присоединение на выходе | Типичная область применения |
|---|---|---|

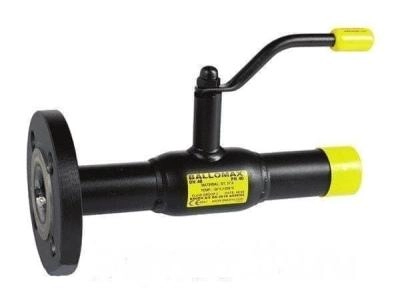

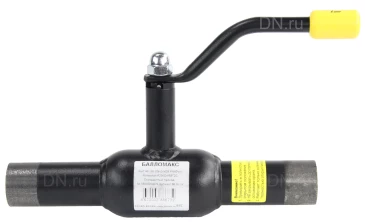

| Муфтовое (внутренняя резьба) | Под приварку | Переход от резьбового участка к сварному |
| Фланцевое | Муфтовое | Промышленные трубопроводы, узлы учёта |
| Цапковое | Фланцевое | Насосные станции, котельные |
| Штуцерное | Под приварку | Технологические линии с высоким давлением |
| PPR (полипропиленовая муфта) | Наружная резьба | Системы холодного и горячего водоснабжения |
На что обратить внимание при выборе
Перед покупкой стоит определить условия эксплуатации: рабочее давление, температуру среды, химический состав жидкости или газа. Эти параметры напрямую влияют на выбор материала корпуса и уплотнений. Не менее важно заранее знать диаметры трубопровода с обеих сторон — условный диаметр (DN) должен совпадать или соответствовать переходному сечению.
При подборе учитывайте следующие критерии:
- Условный диаметр прохода (DN) и рабочее давление (PN)
- Материал корпуса и шара: сталь, нержавейка, латунь, полипропилен
- Тип уплотнительных колец — PTFE для нейтральных сред, EPDM для горячей воды
- Тип привода: ручной рычаг, маховик или монтаж под электропривод
- Климатическое исполнение и возможность эксплуатации на открытом воздухе
Для бытовых систем с небольшим давлением подойдут латунные или полипропиленовые изделия. Промышленный трубопровод, работающий под высоким давлением или в контакте с агрессивными средами, требует стальных или нержавеющих корпусов с усиленными уплотнениями.
Монтаж и безопасность при эксплуатации
Перед установкой необходимо убедиться, что давление в системе сброшено, а труба очищена от загрязнений. Резьбовые соединения уплотняются льном или специальной нитью с герметиком; сварные швы проверяются на герметичность после монтажа. Периодический осмотр рукоятки и сальника снижает вероятность утечек в процессе эксплуатации.
Соблюдение этих требований обеспечивает долгосрочную безопасность трубопроводной системы и сокращает затраты на обслуживание. Правильно подобранный и смонтированный кран служит без замены на протяжении всего расчётного срока эксплуатации.
