Запорные клапаны с резьбой — один из наиболее распространённых видов трубопроводной арматуры, применяемых для перекрытия потока рабочей среды в системах водоснабжения, отопления, газоснабжения и промышленных трубопроводах. Резьбовое соединение обеспечивает надёжный монтаж без сварки и фланцев, что делает такие устройства удобными при обслуживании и замене.
Как выбрать запорный клапан с резьбой: ключевые характеристики
Подбор подходящей модели начинается с анализа условий эксплуатации. Важно учитывать несколько параметров одновременно: рабочее давление, температуру среды, диаметр трубопровода и химический состав транспортируемой жидкости или газа. Ошибка хотя бы в одном из них может привести к утечке или преждевременному выходу арматуры из строя.

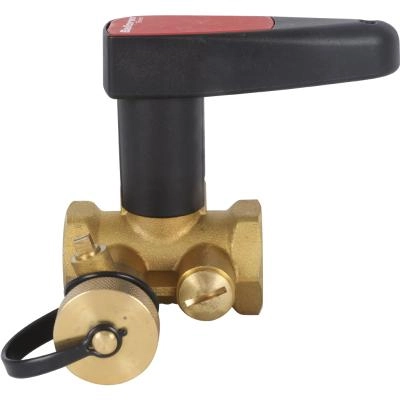

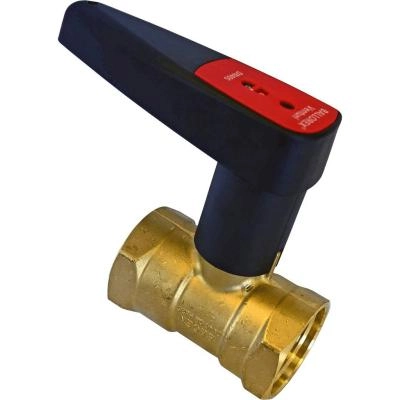

Резьба бывает внутренней и наружной. Муфтовые клапаны с внутренней резьбой с обеих сторон чаще всего встречаются в бытовых системах — радиаторных узлах, водопроводе, системах горячего водоснабжения. Модели с наружной резьбой или комбинированным подключением применяются там, где это диктует конструкция оборудования.
Не менее значим материал корпуса. Латунные изделия подходят для воды, пара и нейтральных сред при умеренных давлениях. Чугун используют в промышленных системах с более высокими нагрузками, а нержавеющая сталь востребована в пищевой промышленности и химических производствах, где важна коррозионная стойкость.
| Материал корпуса | Рабочая среда | Максимальное давление | Типичная область применения |
|---|---|---|---|
| Латунь | Вода, пар, нейтральные газы | до 25 бар | Водопровод, отопление, ГВС |
| Чугун | Вода, пар, мазут | до 16 бар | Промышленные трубопроводы |
| Нержавеющая сталь | Агрессивные среды, пар | до 40 бар | Химия, пищевая промышленность |
| Бронза | Морская вода, слабые кислоты | до 16 бар | Судостроение, водоподготовка |
Типы конструкций и их особенности
По форме корпуса выделяют несколько исполнений. Прямоточные модели имеют минимальное гидравлическое сопротивление — поток проходит практически без изменения направления. Угловые клапаны монтируют на поворотах трубопровода, совмещая запорную функцию с изменением направления движения среды. Игольчатые разновидности используют там, где требуется точная регулировка небольших расходов.
При выборе стоит обратить внимание на уплотнительные материалы затвора. От них во многом зависит герметичность в закрытом положении и ресурс арматуры при многократных циклах открывания и закрывания.
- DN (условный диаметр) — должен соответствовать внутреннему диаметру трубопровода
- PN (условное давление) — выбирается с запасом относительно рабочего давления системы
- Класс герметичности — определяет допустимые утечки в закрытом состоянии
- Тип привода — ручной маховик, рукоятка или возможность установки электропривода
- Рабочая температура — особенно важна для паровых систем и горячего водоснабжения
Монтаж резьбовых клапанов выполняется с применением уплотнительных материалов — льняной пряди с пастой или фторопластовой ленты. Затяжку производят плавно, без рывков, контролируя усилие, чтобы не повредить резьбу корпуса. После установки обязательно проверяют герметичность соединения под рабочим давлением.
При регулярном техническом обслуживании запорная арматура с резьбовым присоединением служит многие годы. Периодически рекомендуется проверять состояние сальникового уплотнения и при необходимости подтягивать накидную гайку сальника — это позволяет устранить капельные утечки по штоку без снятия клапана с трубопровода.
