Фланцевые вибровставки трубопроводной арматуры: как выбрать подходящую модель
Фланцевые вибровставки трубопроводной арматуры устанавливают в системах, где необходимо гасить вибрацию, компенсировать тепловые расширения и снижать уровень шума. Их монтируют непосредственно в разрыв трубопровода — между фланцевыми соединениями насосов, компрессоров, вентиляторов и другого оборудования, которое в процессе работы создаёт механические нагрузки на трубопроводную сеть.

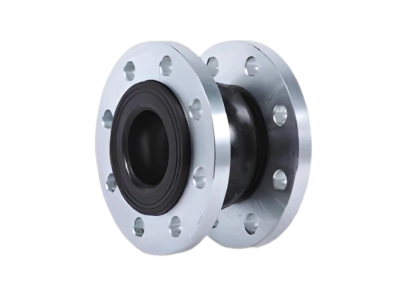

Конструктивно изделие состоит из эластичного многослойного корпуса из армированной резины и двух металлических фланцев с антикоррозийной обработкой. Гибкий элемент воспринимает продольные, поперечные и угловые смещения, а также гасит гидравлические удары. Дополнительная функция — гальваническая развязка: при соединении труб из разнородных металлов резиновая вставка прерывает электрохимический контакт и тем самым замедляет коррозию.
Материалы исполнения и рабочие среды
Выбор материала эластичного элемента определяется составом транспортируемой среды и рабочей температурой. Наиболее распространённый вариант — EPDM: он применяется в системах водоснабжения, отопления и кондиционирования, совместим с морской, дистиллированной и деминерализованной водой, антифризами на основе этиленгликоля и пропиленгликоля, техническим воздухом. Рабочий диапазон температур для EPDM, как правило, составляет от −10 до +110 °C. Для нефтепродуктов и минеральных масел используют NBR, для агрессивных химических сред — Viton.
Перед заказом важно убедиться, что выбранный материал совместим с конкретной средой: производители обычно публикуют таблицы химической стойкости в технической документации.
Основные технические параметры для подбора
При выборе ориентируются на номинальный диаметр (DN или Ду) и номинальное давление (PN или Ру). Ниже приведены типовые сочетания этих параметров, которые чаще всего встречаются в каталогах:
| Номинальный диаметр (DN) | Номинальное давление (PN) | Типичная область применения |
|---|---|---|
| DN 25–50 | PN 10–16 | Локальные системы отопления и ХВС |
| DN 65–100 | PN 16 | Насосные группы, системы ГВС |
| DN 125–150 | PN 10–16 | Магистральные водопроводные сети |
| DN 200 и выше | PN 10 | Промышленные трубопроводы, канализация |
Если рабочее давление в системе периодически превышает номинальное — например, при гидроударах — стоит выбирать модель с запасом по давлению или дополнительно рассмотреть установку защитной арматуры.
Где устанавливают вибровставки
Чаще всего их монтируют до и после оборудования, генерирующего вибрацию или акустический шум. В жилом и коммерческом строительстве это:
- циркуляционные и повысительные насосы в системах отопления и водоснабжения;
- компрессоры холодильных машин и чиллеров;
- вентиляторы приточно-вытяжных установок;
- мешалки и перекачивающие агрегаты в технологических трубопроводах;
- узлы ввода на границе инженерных коммуникаций здания.
В промышленности область применения шире: канализационные коллекторы, тепловые сети, системы оборотного водоснабжения и трубопроводы с химически активными жидкостями.
Монтаж: на что обратить внимание
Правильная установка напрямую влияет на срок службы изделия. С одной стороны от вибровставки закрепляют неподвижную опору, с другой — подвижную: это позволяет гибкому элементу корректно воспринимать смещения, не передавая их на остальные участки трубопровода. Гибкую часть не допускается прижимать крепёжными элементами или располагать в непосредственном контакте с металлическими конструкциями. Для защиты резинового корпуса при затяжке болтов рекомендуется применять воротниковые фланцы — они равномерно распределяют усилие и предотвращают локальные деформации.
Перед монтажом стоит проверить соосность патрубков: значительное угловое или осевое смещение фланцев при сборке сокращает ресурс эластичного элемента, даже если параметры давления и температуры находятся в допустимых пределах.
