Муфтовые вибровставки трубопроводной арматуры: назначение, конструкция и выбор
Муфтовые вибровставки трубопроводной арматуры применяются там, где насосы, компрессоры и другое инженерное оборудование передают вибрацию на трубопровод. Без гашения этих колебаний резьбовые и сварные соединения постепенно разрушаются, возникают утечки, а сроки межремонтных интервалов сокращаются. Именно поэтому такие изделия занимают отдельное место в проектировании систем водоснабжения, отопления, кондиционирования и промышленных технологических линий.

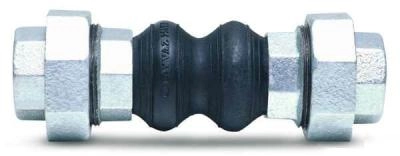

Принцип работы основан на том, что эластичный элемент из армированной резины воспринимает и рассеивает механические колебания в нескольких направлениях одновременно — осевом, поперечном и угловом. Металлические соединительные ниппели с резьбой фиксируют вставку в трубопроводе, а антикоррозийное покрытие на них исключает контакт металла с рабочей средой. Такая конструкция обеспечивает стабильную работу при перепадах давления и температурных деформациях трубопровода.
Конструктивные особенности и технические параметры
Стандартные модели выпускаются в диапазоне условных проходов от DN 15 до DN 80. Рабочее давление у большинства позиций составляет от 6 до 25 бар, допустимый температурный диапазон — от −20 °C до +120 °C в зависимости от модификации. Для выбора подходящей модели важно учитывать три ключевых параметра: диаметр подключения, максимальное давление в системе и температуру транспортируемой среды.
Ниже приведена сравнительная таблица типовых характеристик, на которые следует ориентироваться при подборе:
| DN (условный проход) | Номинальное давление, бар | Макс. температура, °C | Типичные области применения |
|---|---|---|---|
| DN 15–20 | до 10 | до 95 | Бытовые системы ГВС, отопление |
| DN 25–40 | до 16 | до 110 | Насосные узлы, кондиционирование |
| DN 50–65 | до 16 | до 120 | Промышленные контуры охлаждения |
| DN 80 | до 25 | до 120 | Технологические трубопроводы |
Рабочая среда также влияет на выбор. Армированная резина хорошо работает с водой, слабыми растворами кислот и щелочей, антифризами на водной основе. Для нефтепродуктов, растворителей и агрессивных химических сред требуются специальные исполнения с маслостойким эластомером — это обязательно уточняется в технической документации конкретной позиции.
Где и как применяются вибровставки с муфтовым подключением
Изделия с резьбовым (муфтовым) присоединением монтируются преимущественно на малых и средних диаметрах трубопроводов. Их устанавливают как можно ближе к источнику колебаний — непосредственно на всасывающем или напорном патрубке насоса. Важное условие: в нейтральном положении вставка не должна испытывать никакой предварительной нагрузки — растяжения или сжатия. Только в этом случае она полностью реализует свой амортизирующий потенциал и служит расчётный срок.
Перечень типовых объектов, где такие изделия применяются регулярно:
- насосные станции и бустерные установки систем водоснабжения;
- тепловые пункты и узлы подключения к централизованным сетям отопления;
- чиллеры, фанкойлы и насосные группы систем кондиционирования;
- компрессорные установки и холодильное оборудование;
- технологические линии пищевой, химической и фармацевтической промышленности.
При выборе стоит сопоставить номинальное давление системы с паспортным значением PN изделия, а также убедиться, что температура среды не превышает допустимый предел для конкретного типа эластомера. Если в системе возможны гидроудары, предпочтительнее модели с усиленным армированием и более высоким допустимым давлением — это снизит риск повреждения эластичного элемента при нештатных режимах работы.
Монтаж не требует специального инструмента: резьбовое соединение затягивается вручную с применением стандартных ключей. После установки рекомендуется визуально проверить положение вставки — она должна располагаться строго по оси трубопровода без перекосов. Такая простота обслуживания делает эти изделия востребованными не только при первичном монтаже, но и при плановой замене в ходе технического обслуживания оборудования.
