Затворы стальные трубопроводной арматуры — это запорно-регулирующие устройства, которые перекрывают или регулируют поток рабочей среды в трубопроводных системах. Их применяют в водоснабжении, теплосетях, промышленных технологических линиях и нефтехимических установках. Если вы подбираете арматуру для конкретного объекта, важно разобраться в конструктивных типах, рабочих параметрах и условиях эксплуатации — именно это и рассмотрим ниже.
Классификация и конструктивные особенности стальных затворов
По принципу работы большинство стальных затворов относится к поворотному типу: запирающий элемент — диск — поворачивается на 90° вокруг оси, открывая или перекрывая проходное сечение. Такая конструкция позволяет быстро управлять потоком и при необходимости использовать изделие в режиме дросселирования.
По типу эксцентриситета диска различают три основных исполнения. Симметричные (нулевой эксцентриситет) подходят для воды, воздуха и нейтральных газов при невысоком давлении. Двухэксцентриковые конструкции применяют там, где среда оказывает более агрессивное воздействие на уплотнение. Трёхэксцентриковые затворы рассчитаны на высокие температуры — до 425 °C — и используются преимущественно в нефтехимической и энергетической отраслях.
По способу присоединения к трубопроводу выделяют межфланцевые и фланцевые модели. Межфланцевые устанавливаются между ответными фланцами трубопровода, что делает их компактными и лёгкими. Фланцевые имеют собственные присоединительные фланцы и обеспечивают более жёсткую фиксацию — это актуально при значительных механических нагрузках или вибрации.

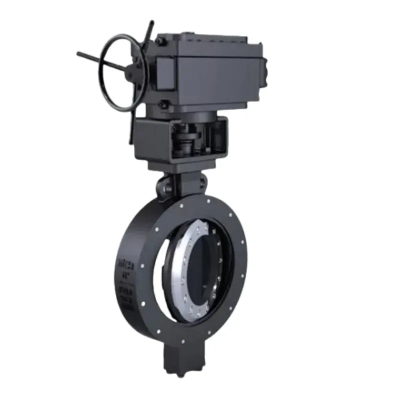

По типу привода затворы делятся на ручные (с рукояткой или редуктором) и автоматизированные (с электро- или пневмоприводом). Рукоятка — наиболее простое решение для малых диаметров. Редуктор устанавливают на изделия с номинальным диаметром DN 200 и выше, где усилие для поворота диска вручную существенно возрастает.
Ключевые параметры для выбора затвора трубопроводной арматуры
Перед тем как оформить заказ, необходимо определить три базовых характеристики: номинальный диаметр (DN), номинальное давление (PN) и тип рабочей среды. Все остальные параметры — материал уплотнения, максимальная температура, тип привода — подбираются исходя из этих трёх значений.
| Тип затвора | Номинальное давление (PN) | Рабочая температура | Типичная область применения |
|---|---|---|---|
| Симметричный (межфланцевый) | до PN 16 | до +120 °C | ХВС, ГВС, вентиляция |
| Двухэксцентриковый (фланцевый) | до PN 25 | до +200 °C | Теплоснабжение, химические среды |
| Трёхэксцентриковый (фланцевый) | до PN 40 и выше | до +425 °C | Нефтехимия, энергетика |
| С редуктором (фланцевый) | PN 16 — PN 25 | до +200 °C | Крупные магистрали DN 200+ |
Материал уплотнения также играет существенную роль. Резина EPDM хорошо работает в системах горячего водоснабжения и отопления. Фторопласт (PTFE) устойчив к химически активным жидкостям. Металлическое уплотнение применяют в высокотемпературных установках, где полимеры деградируют.
На что обратить внимание при подборе
Практика показывает, что ошибки при выборе арматуры чаще всего связаны не с маркой изделия, а с неверно определёнными условиями эксплуатации. Перед покупкой рекомендуется уточнить следующее:
- фактический диаметр трубопровода и присоединительные размеры фланцев;
- максимальное рабочее давление в системе с учётом гидроударов;
- состав и температуру рабочей среды — вода, пар, газ, нефтепродукты;
- частоту циклов открытия/закрытия и необходимость автоматизации;
- наличие сертификатов и соответствие российским стандартам (ГОСТ, ТУ).
Стальные затворы трубопроводной арматуры в каталоге представлены в широком диапазоне диаметров — от DN 50 до DN 1200. Позиции на складе доступны к отгрузке в короткие сроки, доставка осуществляется по всей России. Если параметры вашего объекта нестандартные, менеджеры помогут подобрать подходящее исполнение под конкретные условия.
