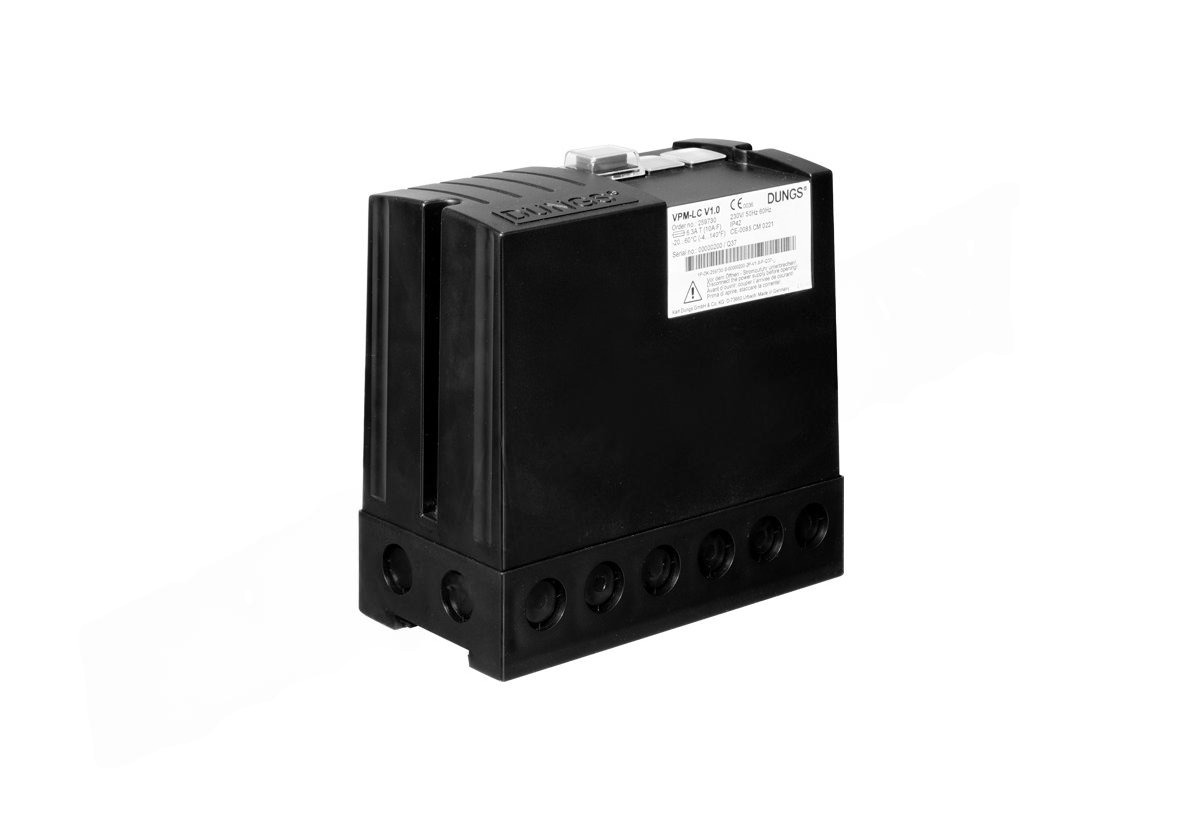

Блок контроля герметичности Weishaupt 600700

Блок контроля герметичности Weishaupt 600700 представляет собой дифференциальный датчик давления, предназначенный для контроля герметичности закрытия электромагнитных газовых клапанов типов А, B и C путем измерения перепада давления между входом и выходом устройства. Конструкция включает чувствительный элемент и электрический контакт (1 нормально закрытый / 1 нормально открытый), который коммутирует цепь безопасности контроллера горения при появлении или отсутствии падении давления в зависимости от режима работы клапана, сигнализируя о результате испытания на герметичность. Технические характеристики устройства включают напряжение питания 230 В переменного тока частотой 50–60 Гц, минимальное рабочее напряжение 90 В переменного тока, максимальную коммутационную мощность контактов 2 А при напряжении 250 В, класс пылевлагозащиты корпуса IP42 и рабочий температурный диапазон окружающей среды от -20 °С до +60 °С. Монтаж выполняется на поверхность с использованием крепежных элементов конструкции, подключение осуществляется через винтовые клеммы блока для цепи безопасности и стандартные штуцеры для подсоединения трубчатых шлангов высокого давления, длина и диаметр которых определяются в зависимости от схемы установки конкретного газового клапана.
