Датчики пламени Baltur применяются для надежного контроля факела в горелках и котлах: они фиксируют наличие горения и подают сигнал автоматике на отключение топлива при его исчезновении. В каталоге доступны УФ, ИК и фотодатчики для различных условий эксплуатации, их можно купить для сервисной замены или модернизации, при этом цена зависит от типа чувствительного элемента и комплектации.
Назначение и принцип работы
Датчик пламени — элемент системы безопасности, отслеживающий свечение факела в определенном спектре. Устройство анализирует сигнал с чувствительного элемента и передает его блоку управления горелки. При нестабильном горении или погасании факела подача газа или жидкого топлива блокируется, предотвращая перегрев и попадание несгоревшей смеси в топку.
Типы и области применения

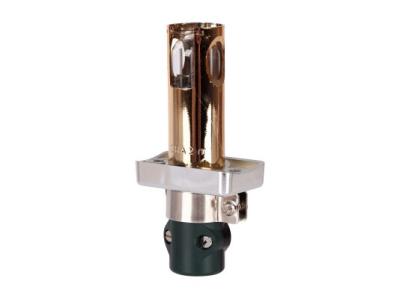

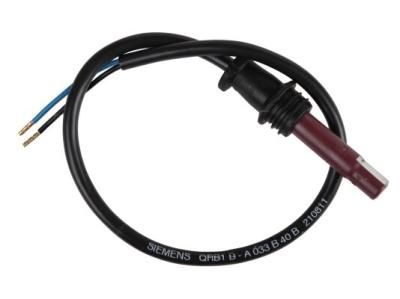

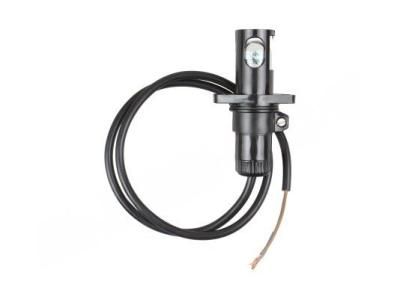

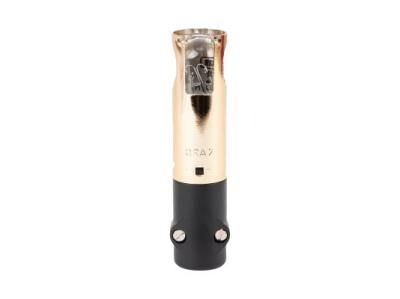

УФ-датчики чувствительны к ультрафиолетовому излучению голубого факела и устойчивы к помехам от видимого света. ИК-датчики работают по уровню инфракрасного излучения (порог освещенности ориентировочно 1,5–6,5 люкс) и подходят для широкого диапазона горелок. Фоторезистивные модели ориентированы на спектр до примерно 600 нм, что делает их эффективными для жёлтого пламени жидкого топлива. Подбор выполняется по спектру факела, мощности горелки и совместимости с автоматикой.
Датчики пламени Baltur: совместимость и примеры артикулов

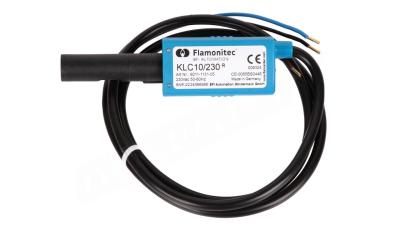

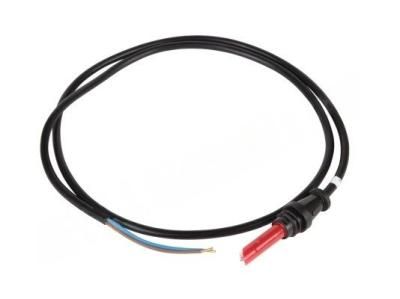

Оригинальные комплектующие рассчитаны на установку в котлы и горелки Baltur, обеспечивая корректное сопряжение с посадочными местами и коннекторами. Встречаются исполнения с фронтальной или боковой видимостью факела, с мягкими уплотнениями и направляющими пружинами. Типовой температурный диапазон эксплуатации −20…+60 °C, степень защиты корпуса обычно до IP40, длина кабеля — от 330 до 1000 мм. В качестве примеров можно привести артикулы 31070 и 30770 (фоторезистивные решения), ИК-датчик Brahma FT13/R (18209057, 0005030334), а также УФ-датчик BST KLC 10/120RA L1000.
| Тип | Чувствительность/спектр | Примеры артикулов | Длина кабеля | Диапазон t° | Защита | Применение |
|---|---|---|---|---|---|---|
| УФ-датчик | Ультрафиолет пламени | BST KLC 10/120RA L1000 | до 1000 мм | −20…+60 °C | IP40 | Газовые горелки, яркая засветка котельной |
| ИК-датчик | Порог ~1,5–6,5 люкс | FT13/R 18209057; 0005030334 | 330–600 мм | −20…+60 °C | IP40 | Разные типы горелок при низкой освещенности |
| Фоторезистивный | До ~600 нм | 31070; 30770 | 330–1000 мм | −20…+60 °C | IP40 | Жёлтое пламя жидкого топлива |
Как выбрать датчик для вашей горелки
Перед покупкой оцените рабочие условия и интерфейсы вашей автоматики, чтобы исключить ложные срабатывания и ускорить ввод в эксплуатацию.
- Тип факела и топлива: голубой (УФ), инфракрасный/низкая освещенность (ИК), жёлтый (фоторезистивный).
- Совместимость с блоком управления и разъемами, соответствие артикулу узла.
- Посадочные размеры, ориентация обзора (фронтальная/боковая).
- Длина кабеля, температурный диапазон, степень защиты IP.
- Исключение влияния постороннего излучения и попадания влаги.
Монтаж и эксплуатация
Устанавливайте датчик с прямой видимостью факела, избегая отражений от стенок топки. Прокладывайте кабель вдали от горячих поверхностей и источников электромагнитных помех. Регулярно очищайте оптическое окно, проверяйте фиксацию и состояние уплотнений. Перед пуском убедитесь в правильности полярности и надежности контактов в колодке управления.
Заказ, цена и доставка
Вы можете купить датчики пламени Baltur из наличия или под заказ. Цена зависит от типа чувствительного элемента, длины кабеля и комплектации. Доступна отправка по России транспортными компаниями, а также получение со склада. По запросу предоставляются паспорта и документация производителя, что упрощает подбор и ввод в эксплуатацию на действующем оборудовании.
