Датчики пламени Cuenod применяются в системах горения газовых и жидкотопливных горелок, где они контролируют наличие факела и передают сигнал автоматике безопасности для своевременного отключения подачи топлива при погасании.
Датчики пламени Cuenod: назначение
Эти элементы отслеживают устойчивость горения в камере, помогают исключить запуск без факела и обеспечивают корректную работу котла в номинальном режиме. В составе горелок Cuenod датчик пламени связывает горелочный автомат с зоной фактического сгорания, тем самым повышая надежность эксплуатации оборудования в бытовых и промышленных установках.
Виды и принцип работы
В линейке встречаются оптические решения для контроля «желтого» пламени жидкого топлива (фоторезистивные/ИК-сенсоры) и ионизационный контроль для газовых горелок с использованием электрода ионизации. Оптические модели улавливают излучение факела через окно чувствительного элемента, а ионизационный метод фиксирует ток ионизации между электродом и пламенем.
Как выбрать датчик для горелки
Подбор выполняют по типу топлива, конструкции горелки и требованиям автоматики. Важно учитывать длину корпуса и способ установки, чтобы окно сенсора корректно «видело» факел, а также температурный диапазон и классы защиты от влаги.
- Тип контроля: оптический (ИК/фоторезистивный) для жидкотопливных факелов или ионизационный для газа
- Длина и диаметр корпуса, глубина посадки, ориентация окна (фронтальная/боковая)
- Совместимость с блоком управления (напряжение, разъем, логика сигнала)
- Условия эксплуатации: температура, вибрация, защита от конденсата и бликов
- Наличие оригинальных запчастей и расходников (кабели, держатели, электроды розжига и ионизации ELCO)
Технические параметры и типовые модели
Ниже приведены ориентировочные характеристики распространенных сенсоров, применяемых в горелках Cuenod. При замене сверяйте артикулы и рекомендации производителя котла.
| Модель | Тип | Длина корпуса | Назначение |
|---|---|---|---|

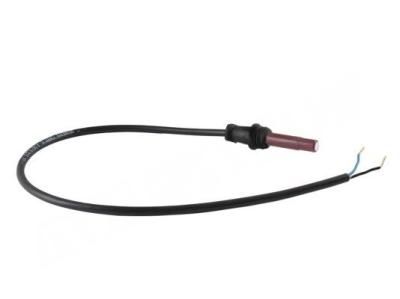

| QRB1B-A042B20B | ИК/фоторезистивный | 42 мм | Контроль «желтого» пламени жидкого топлива |

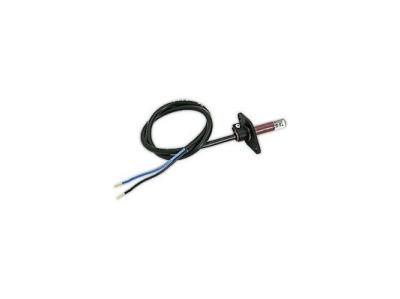

| QRB1B-A050B70A2 | Фоторезистивный | 50 мм | Монтаж в ограниченном пространстве, фронтальный обзор |
| QRB1B-A042B20B, 13012976 | Оптический | 42 мм | Работа с горелочными автоматами соответствующей серии |
Монтаж и условия эксплуатации
Датчик устанавливают так, чтобы в поле зрения попадала стабильная зона факела без прямых отблесков от стенок. Не допускаются конденсат и попадание воды; кабель прокладывают вдали от высоковольтных линий розжига. После установки проводят проверку: розжиг, фиксация сигнала наличия пламени, имитация затухания и отработка блокировки.
Доставка и наличие
В каталоге представлены датчики пламени для котлов отопления Cuenod и совместимые комплектующие: кабели, держатели, электроды розжига и ионизации, а также жаровые трубы для формирования факела. Можно купить из наличия со склада с быстрой доставкой по России. При подборе укажите модель горелки, тип топлива и артикул штатного сенсора — менеджер подскажет совместимость и актуальные цены.
