Датчики пламени Dungs применяются в газовых и комбинированных горелках котлов для надежного распознавания факела и передачи сигнала в блок управления горением. Корректно подобранный ИК- или УФ-датчик повышает безопасность, сокращает время розжига и стабилизирует работу оборудования.
Задачи и принцип работы
Датчик анализирует излучение факела в инфракрасном или ультрафиолетовом диапазоне и подтверждает наличие пламени контроллеру горелки. При погасании факела сигнал исчезает, что приводит к автоматической остановке подачи газа и перезапуску по алгоритму безопасности. Для корректности срабатывания важны прерывистый режим эксплуатации, правильный обзор зоны горения и помехоустойчивое подключение.
Датчики пламени Dungs: типы и применение
Инфракрасные модели ориентированы на регистрацию мерцания пламени и часто используются на газовых горелках с «синим» факелом и стабильной геометрией. Ультрафиолетовые решения чувствительны к высокотемпературным участкам зоны горения, подходят для различных топлив и эффективно работают при пересвете от горячих поверхностей камеры. В серии представлены как компактные датчики для ограниченного пространства, так и варианты с расширенным температурным диапазоном.
Как выбрать модель под задачу
При подборе учитывают тип топлива, форму и стабильность факела, габариты окна обзора, условия монтажа и совместимость с контроллером горения. Например, FLW 10 IR V2.1 — инфракрасный вариант для фронтального контроля пламени, а FLW 20 UV V1.0, UV4 и UV42 — ультрафиолетовые датчики для прерывистого режима с различными исполнениями корпуса и оптики.
- Тип пламени и топливо: ИК — для выраженного мерцания; УФ — для высокотемпературных факелов.
- Обзор факела: прямой визуальный канал без препятствий.
- Условия эксплуатации: температура, вибрации, запыленность.
- Совместимость: вход контроля пламени используемого блока управления.
- Требования к кабелю: экранирование и изолированная прокладка от силовых линий.
Монтаж и наладка
Устанавливайте датчик с фронтальным обзором активной части факела, соблюдайте рекомендации по расстоянию и углу. Прокладывайте сигнальные линии отдельно от силовых, применяйте экранированный кабель и надежное заземление. После включения проверьте уровень сигнала по индикатору контроллера, выполните тест отключения горения и настройте пороги срабатывания по паспорту оборудования.
Модели и спецификации: Датчики пламени Dungs
Ниже приведены ориентировочные сведения по популярным позициям; точные параметры и одобрения уточняйте в технической документации.
| Модель | Тип сенсора | Режим работы | Обзор/монтаж | Подключение | Степень защиты |
|---|---|---|---|---|---|
| FLW 10 IR V2.1 | Инфракрасный | Прерывистый | Фронтальный контроль факела | Вход контроля пламени блока управления | Ок. IP41 |
| FLW 20 UV V1.0 | Ультрафиолетовый | Прерывистый | Прямой обзор зоны горения | Стандартный интерфейс контроля пламени | Ок. IP40–IP54 |

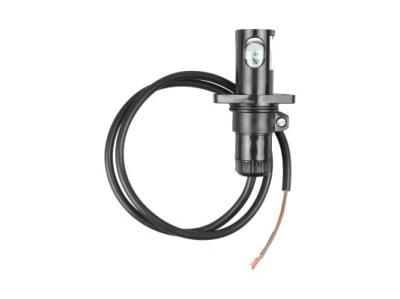

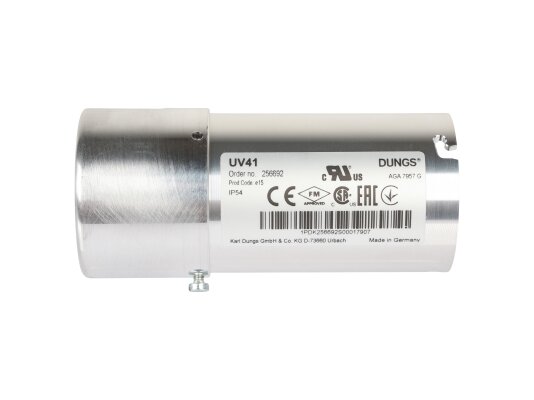

| UV4 | Ультрафиолетовый | Прерывистый | Требуется чистое окно обзора | К совместимому контроллеру горения | Ок. IP40 |
| UV42 | Ультрафиолетовый | Прерывистый | Компактный монтаж в ограниченном пространстве | Вход контроля пламени | Ок. IP40–IP54 |
Эксплуатация и обслуживание
Периодически очищайте окно датчика от копоти и пыли, проверяйте надежность контактов и качество экранирования кабеля. Рекомендуется регулярное тестирование отключения по отсутствию пламени и сверка настроек с паспортом горелки. При замене сохраняйте ориентацию датчика и повторяйте процедуру пуско-наладки для подтверждения стабильности сигнала.
