Датчики пламени Ecoflam обеспечивают контроль наличия огня в газовых и жидкотопливных горелках, передают сигнал в автоматику котла и помогают избежать подачи топлива при срыве горения. Их подбирают по типу топлива, спектру чувствительности и совместимости с блоком управления.
Датчики пламени Ecoflam: назначение и типы
В системах отопления применяются инфракрасные фотодатчики (ИК), ультрафиолетовые сенсоры (УФ), электроды ионизации и термопары. ИК-модели отслеживают излучение факела, УФ-версии реагируют на высокоэнергетическую компоненту, а ионизационные электроды контролируют проводимость пламени. При исчезновении огня автоматика перекрывает подачу газа или масла и инициирует перезапуск по алгоритму безопасности.
Как выбрать датчик для горелки
Подбор начинается с технических требований котла: важны топливо (газ/дизель), тип факела (в т.ч. «жёлтый» для жидкого), условия монтажа и параметры блока управления. Учитывайте длину и тип кабеля, габариты корпуса, допуски по температуре, наличие смотрового окна и помехоустойчивость к внешней засветке.
- Определите модель горелки и автоматики (разъём, напряжение, логика сигнала).
- Выберите спектр чувствительности: ИК для большинства газовых/дизельных, УФ для специфичных задач.
- Сверьте монтажное место: длина кабеля, угол обзора, расстояние до факела.
- Уточните условия эксплуатации: температура, вибрации, запылённость.
- Сопоставьте артикул по каталогу и проверьте совместимость по документации.
Популярные модели и совместимость

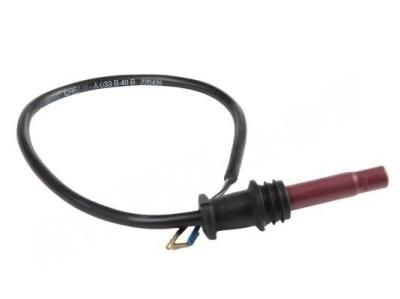

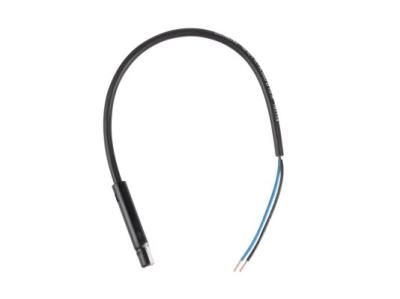

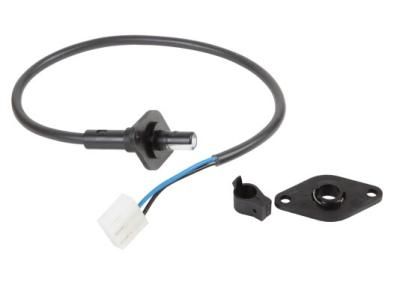

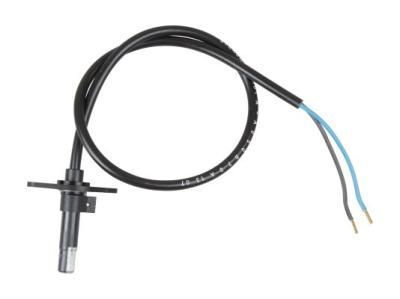

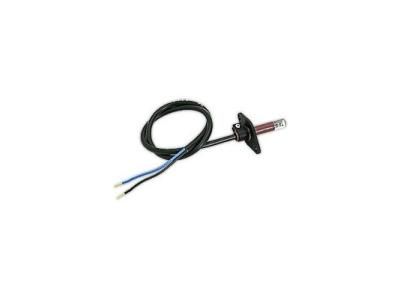

Для котельного оборудования встречаются обозначения QRB 1A и QRB1B-A042B20B (ИК-фотодетекторы для контроля работы на газе и жидком топливе, в том числе жёлтого пламени), а также серия FTEB1 для систем безопасности жидкотопливных горелок. Артикул 65326434 относится к одной из версий QRB1A. В ряде проектов применяют УФ-датчик Siemens QRA2; его совместимость с котлами Ecoflam (например, A205) проверяют по паспорту и блоку управления.
| Модель/тип | Спектр | Топливо | Совместимость/примечания | Кабель |
|---|---|---|---|---|
| Ecoflam QRB 1A (в т.ч. 65326434) | ИК | Газ/жидкое | Применяется в горелках Ecoflam; проверка блока управления обязательна | Обычно 0,7–2 м |
| Ecoflam QRB1B-A042B20B | ИК | Жидкое | Контроль жёлтого факела, подключение к топочному автомату | Около 2 м |

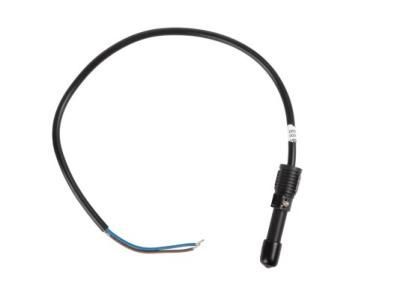

| Ecoflam FTEB1 F MM L360 | Фотодатчик | Жидкое | Для систем безопасности жидкотопливных горелок | До 3,6 м |
| Siemens QRA2 | УФ | Газ/масло | Может применяться в ряде котлов Ecoflam (напр., A205) при подтверждённой совместимости | Зависит от модификации |
Монтаж и обслуживание
Размещайте сенсор с прямой видимостью факела, защищайте от засветки и перегрева, не допускайте смещения оси обзора. Подключайте к штатному разъёму автоматики, соблюдайте полярность и радиус изгиба кабеля. Проводите регулярную очистку оптики и проверку сигнала во всех режимах горения; при деградации чувствительности выполняйте замену.
Сопутствующие элементы Ecoflam
В быстровыборном листе нередко указывают жаровые трубы для горелок: изделия из жаростойкой нержавеющей стали (например, 65320312 Ø89×205 мм, 65320317, 65324706) стабилизируют факел и отводят газы. Диаметр и длина согласуются с котлом; монтаж выполняется в предусмотренное посадочное место с термоизоляцией, своевременная замена поддерживает эффективность.
Где купить и доставка
Купить датчики пламени Ecoflam можно из наличия с доставкой по России и самовывозом в Москве. Консультация специалистов поможет подобрать артикул под вашу автоматику, предложить аналог и согласовать сроки поставки.
