Датчики пламени Riello — элементы системы безопасности горелок и котлов, контролирующие наличие огня в камере сгорания. Ниже — краткое руководство по выбору и установке, чтобы быстро подобрать и купить подходящую запчасть под вашу модель оборудования.
Назначение и принцип работы
Датчик анализирует факт горения и передает сигнал на автоматику. При исчезновении пламени контроллер мгновенно блокирует подачу топлива. В оборудовании Riello применяются три подхода: ионизация (контроль ионного тока на газе), инфракрасное (ИК) и ультрафиолетовое (УФ) распознавание свечения факела в дизельных и высокотемпературных горелках.
Типы и области применения
Ионизационный электрод ставят на газовые котлы с прямым розжигом; он прост в диагностике и не требует оптики. ИК-фотодатчик реагирует на спектр горения жидкого топлива и стабильно работает при сжигании дизеля или мазута. УФ-датчик применяют там, где факел выделяет выраженную ультрафиолетовую компоненту, в том числе на мощных горелках и в промышленных теплогенераторах.
Датчики пламени Riello: как подобрать
При выборе ориентируйтесь на тип топлива, модель контроллера горения, тип разъема и длину кабеля, условия по температуре и вибрациям, а также геометрию окна наблюдения. Полезно сверить артикул по паспорту горелки и каталогу запчастей.
| Тип | Топливо/оборудование | Особенности | Сигнал/совместимость | Примеры артикулов |
|---|---|---|---|---|
| Ионизационный электрод | Газовые котлы и горелки | Контроль ионного тока; важна точная длина и форма электрода | Подключение к входу контроля пламени котлов Riello | FT13/R, 3003779 |

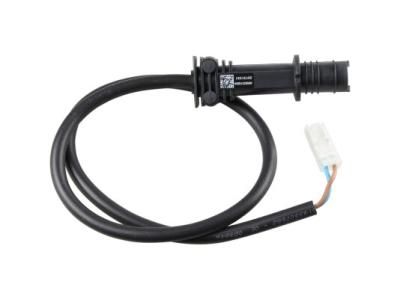

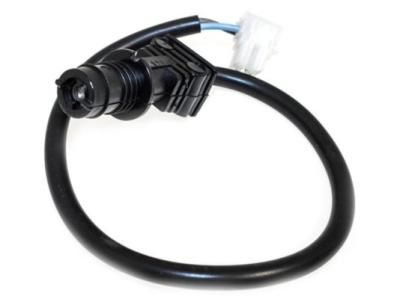

| ИК-фотодатчик | Дизель/мазут, универсальные горелки | Оптика реагирует на инфракрасный спектр факела | Сигнал на блок управления горением | IRD, 3007839, 20132573 |
| УФ-фотодатчик | Высокотемпературные камеры, мощные установки | Распознавание УФ-компоненты пламени | Совместимые контроллеры Riello | 3003396, 3008471 |
Совместимость и артикулы
Совместимость зависит от серии горелки (например, семейство Gulliver, промышленные линейки RS/RLS), исполнения разъема и длины кабеля. Для ускорения подбора укажите модель и серийный номер оборудования, а также текущий артикул датчика (например, 3002280, 3013708, 20132566). В каталоге встречаются разные ревизии — при замене важно сверять не только номер, но и посадочные размеры.
Монтаж и обслуживание
Ионизационный электрод позиционируют в зоне устойчивого факела, соблюдая зазор и глубину ввода. Оптические фотодатчики ориентируют на «окно» горелки, защищая от перегрева и вибраций; стекло и линзу периодически очищают от копоти. Используйте термостойкие кабели и штатные переходники.
- Автоматика фиксирует отсутствие пламени при видимом факеле
- Ложные срабатывания после нагрева корпуса горелки
- Помутнение/пожелтение стекла датчика, следы копоти
- Трещины изолятора электрода, обрыв или оплавление кабеля
- Изменение формы электрода после перегрева
Заказ и доставка
Можно купить датчик по артикулу или подобрать эквивалент по параметрам. При оформлении заказа укажите модель горелки и желаемые позиции (например, FT13/R, 3007839, 20132573), чтобы подтвердить совместимость. Доступны поставки со склада и под заказ, упаковка с заводской маркировкой и поддержка по установке.
