Датчики пламени Weishaupt применяются для контроля наличия факела в газовых и жидкотопливных горелках, обеспечивая безопасную остановку подачи топлива при его исчезновении. Это ключевой элемент блока автоматики, от которого зависит стабильность розжига, корректный переход горелки на рабочую мощность и защита оборудования.
Назначение и принцип работы
Фотоэлектрические и ультрафиолетовые элементы улавливают излучение факела и передают сигнал в топочный автомат. Инфракрасные варианты чаще используют на дизельных и мазутных установках для распознавания «жёлтого» пламени, а УФ-датчики подходят для газовых горелок, где преобладает излучение коротковолнового спектра. При пропадании сигнала автоматика немедленно блокирует подачу топлива.
Виды и совместимость

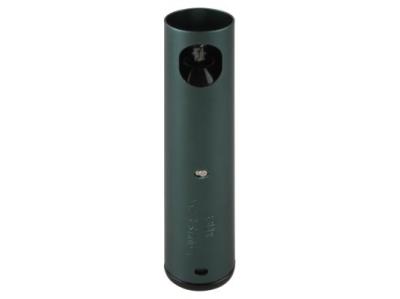

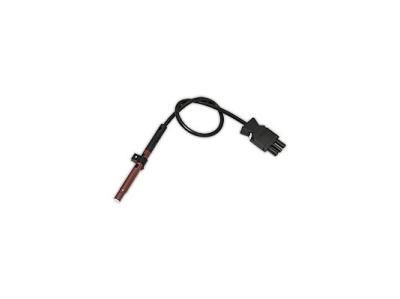

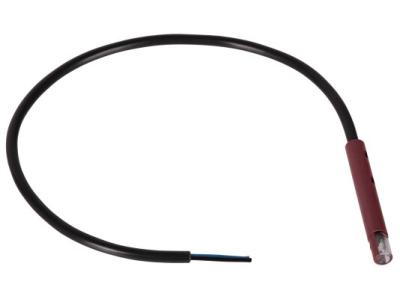

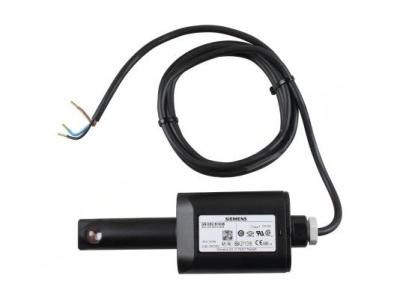

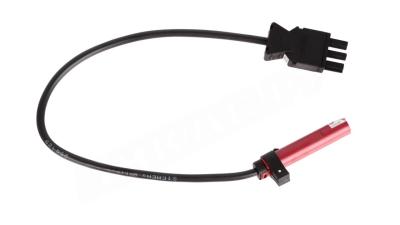

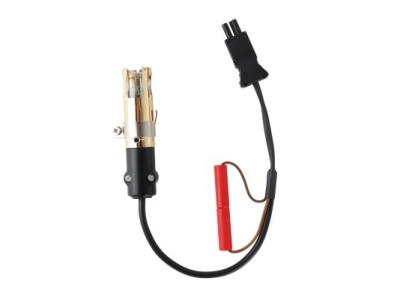

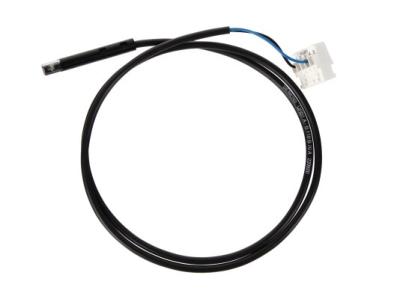

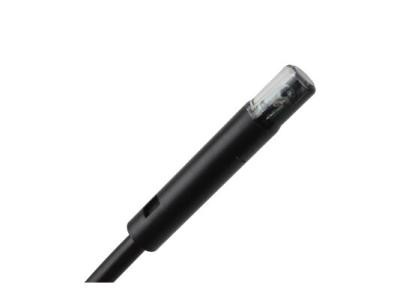

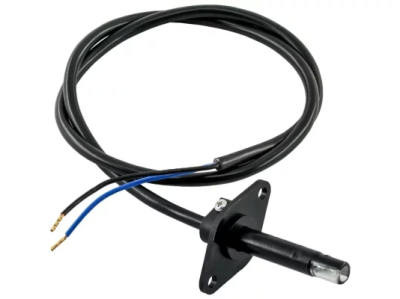

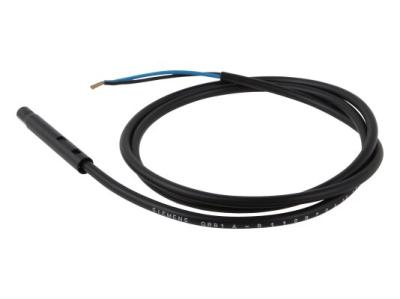

В линейке встречаются ИК-датчики серий QRB1 (например, QRB1B-B036A25A, QRB1BB030A25A) и УФ-датчики QRA2. По монтажу различают модели с фронтальным и боковым «окном», разной длиной корпуса и типом разъёма. Совместимость подбирают к конкретному блоку розжига и автоматике горения; для ряда систем используются артикулы 600595, 600501, 11196412012, 11115112032. Допускается применение совместимых УФ-детекторов (например, RAR9) при соответствии требованиям производителя оборудования.
Как выбрать датчики пламени Weishaupt
Подбор выполняют по паспорту горелки и условиям работы. Обратите внимание на следующие параметры:
- тип топлива и ожидаемый спектр излучения (ИК или УФ);
- температурный диапазон зоны установки и стойкость к вибрациям;
- длину и конфигурацию корпуса, способ крепления и «окно» наблюдения;
- совместимость с блоком автоматики и допустимое напряжение;
- длину и тип кабеля, требования к экранированию.
Популярные позиции и области применения
ИК-детекторы серий QRB1 применяют на жидкотопливных горелках в котельных, сушильных и технологических печах. УФ-датчики QRA2 востребованы на газовых установках с переменными режимами, где требуется быстрая реакция на изменение факела. Важно ориентироваться на артикул устройства и рекомендации производителя автоматики.
| Модель | Тип контроля | Применение | Артикул | Примечание |
|---|---|---|---|---|

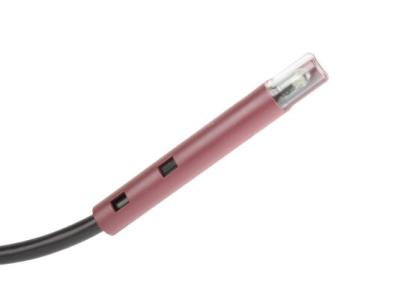

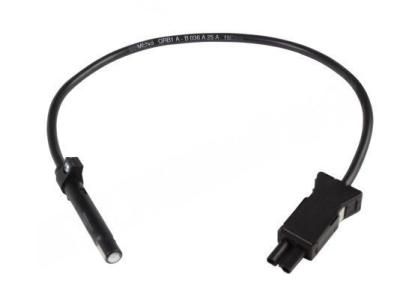

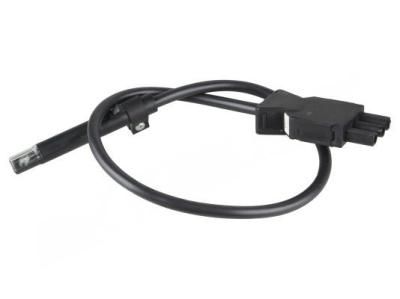

| QRB1B-B036A25A | ИК (жёлтый факел) | Жидкотопливные горелки | — | Монтаж через смотровое окно |

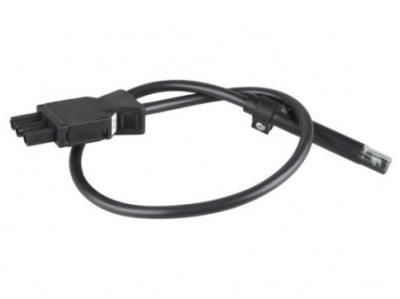

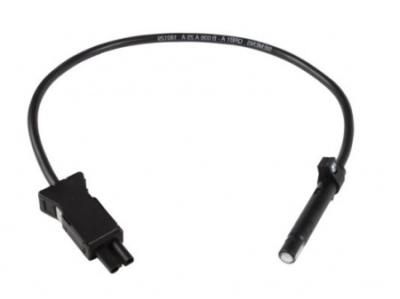

| QRB1BB030A25A | ИК | Промышленные горелочные узлы | 600595 | Разные длины корпуса |

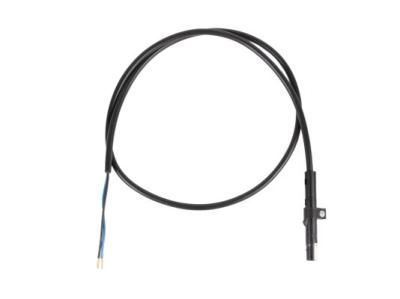

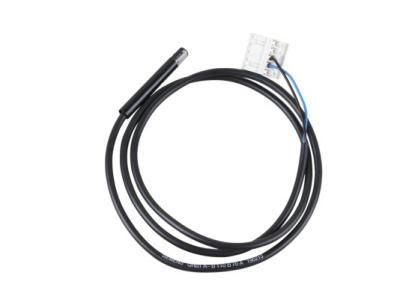

| QRB1A-B080B70A | ИК | Отопительные и технологические печи | 11196412012 | Совместимость уточнять по паспорту |

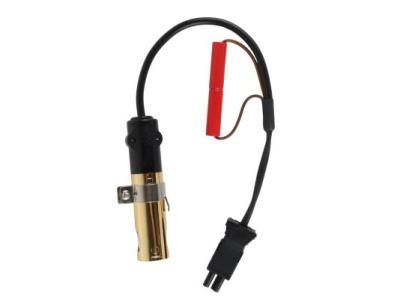

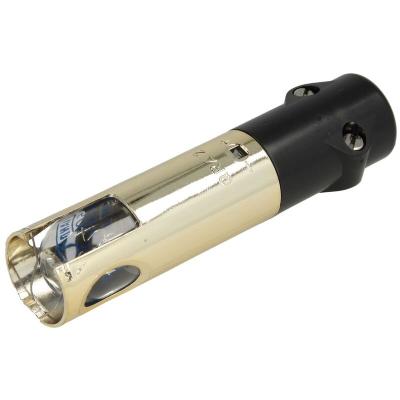

| QRA2 | УФ | Газовые горелки | 600501 | Быстрая реакция на исчезновение пламени |

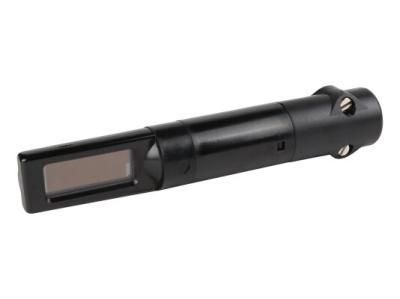

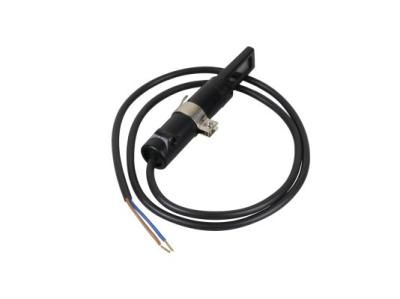

| RAR9 | УФ | Альтернативный детектор при согласовании | — | Использовать по указаниям производителя |
Монтаж и проверка работоспособности
Устанавливайте датчик так, чтобы поле зрения захватывало стабильную часть факела без прямого блика от форсунки. Кабель укладывайте вдали от силовых линий, при необходимости используйте экранирование. После пуска выполните тест: имитируйте пропадание факела и убедитесь, что автоматика переходит в блокировку с фиксацией ошибки по пламени. Регулярно очищайте «окно» детектора от сажи и пыли.
Сопутствующие комплектующие
В горелочных системах помимо датчиков применяются жаровые (пламенные) трубы Weishaupt, формирующие факел и улучшающие теплообмен. Они изготавливаются из коррозионно- и жаростойких сплавов (например, AISI 304), рассчитаны на высокие температуры до 900°C, имеют различные размеры и способы крепления для удобного монтажа. Продуманная геометрия способствует стабильному горению и соблюдению экологических требований.
Перед заказом сверяйте артикул, тип детектора и требования автоматики с документацией на вашу горелку. Это сократит время пуска и обеспечит корректную работу системы контроля пламени.
