Описание товара

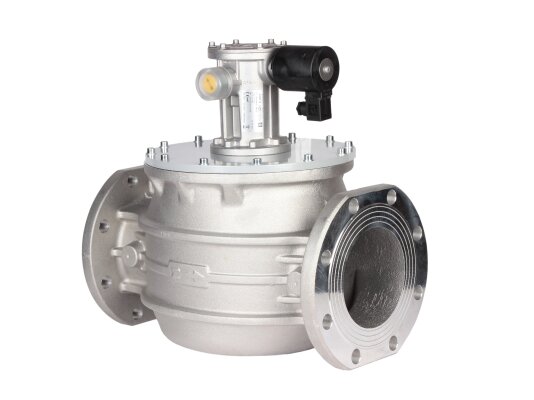

Газовый электромагнитный клапан Madas CX12C0000 008 – промышленная запорная арматура с автоматическим закрытием и ручным взводом для оснащения установок с давлением газа до 6 бар. Отличается быстродействием, широким диапазоном эксплуатационных температур, пыле-, влагонепроницаемостью.

Рабочая среда

Madas CX12C0000 служит для работы с природных газом, воздухом, азотом и сжиженным нефтяным газом (сухой газ). Версии для биогаза и попутного нефтяного газа – по запросу.

Подробнее о клапане

Электромагнитный газовый клапан серии M16/RM NC является нормально-закрытым устройством с ручным открытием и быстрым автоматическим закрытием (отсечение потока в течение 1 сек.). Открыт при поступлении рабочего напряжения на электромагнитную катушку. Закрыт при отключении электропитания. Взвод осуществляется вручную с помощью специальной рукоятки, когда катушка находится под напряжением. При установке указателя положения доступен дистанционный контроль текущего состояния клапана.

Основные параметры:

класс «А» герметичности по EN 161;
рабочее напряжение 230 В, допустимое отклонение -15%, +10%;
применение в системах с давлением газа до 6000 мбар;
быстрое срабатывание, время закрытия при потере напряжения < 1 секунды;
интеграция в систему с помощью фланцев DN 150;
температуры окружающей среды: -40...+60 °C;
срок службы: более 10 лет (6000 рабочих циклов);
положение в системе: горизонтальное, вертикальное.
Устройство э/м клапана

Корпус отлит из алюминиевого сплава, рассчитан на высокое давление газа, температурные, механические воздействия. Конструктивные элементы произведены из нержавеющих материалов (алюминий, сталь, латунь), уплотнения из газонепроницаемого NBR-каучука, что способствуют безопасной работе с газами.

На входе потока смонтирован сетчатый фильтр высокой степени очистки (10 микрон) для повышения надежности запорной арматуры.

Катушка и контакты защищены от внешних воздействий по стандарту пылевлагозащиты IP65, что обеспечивает бесперебойную работу газового клапана в промышленных условиях и на открытом воздухе.

Место установки

Газовый электромагнитный клапан Madas M16/RM NC подходит для размещения внутри помещений и на улице в зонах 2 взрывоопасности по классификации взрывоопасных зон. Недопустимо наличие агрессивной среды, вызывающей разрушение корпуса и деталей конструкции.

Особенности монтажа

Клапан преимущественно устанавливается перед регулятором давления газа, с учетом направления потока, указанного стрелкой на корпусе. Требуется обеспечить свободный доступ к механизму взвода, который должен размещаться выше газовой трубы либо на одном уровне.

Преимущества

Быстрое, герметичное перекрытие трубопровода.
Надежная конструкция в литом корпусе для промышленных условий эксплуатации.
Высокий уровень пыле-, влагозащиты электрических компонентов.
Морозо-, теплостойкое исполнение.
Встроенный мелкоячеистый фильтр для дополнительной защиты клапана.
У нас можно купить электромагнитные газовые клапаны Madas M16/RM NC с фланцевыми и резьбовыми соединениями (DN25-300, DN20-50), электропитанием 12В, 24В, 230В, для систем с максимальным давлением газа 500 и 6000 мбар.
