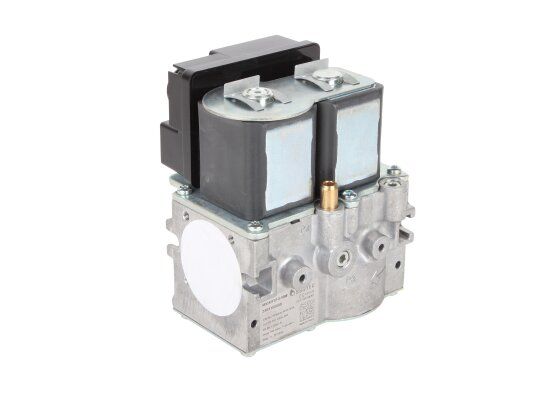

Газовый мультиблок Suntec M3C45F07-2-1000

Газовый мультиблок Suntec M3C45F07-2-1000

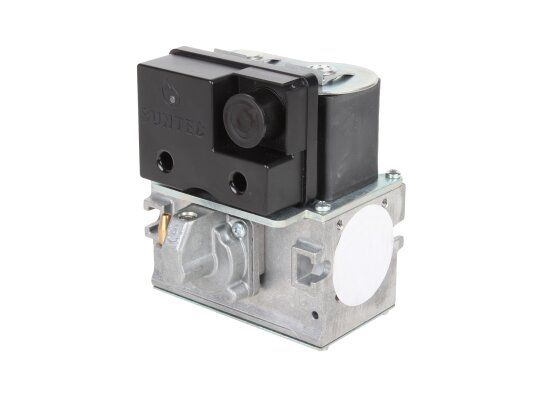

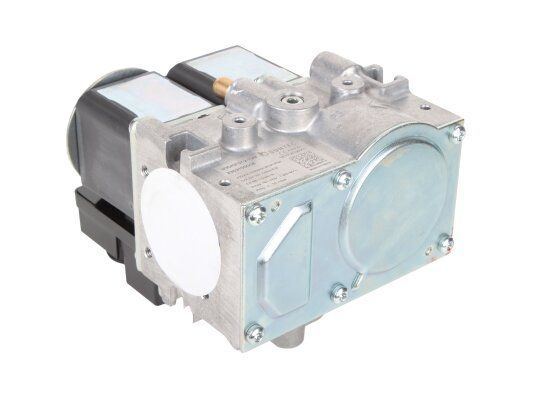

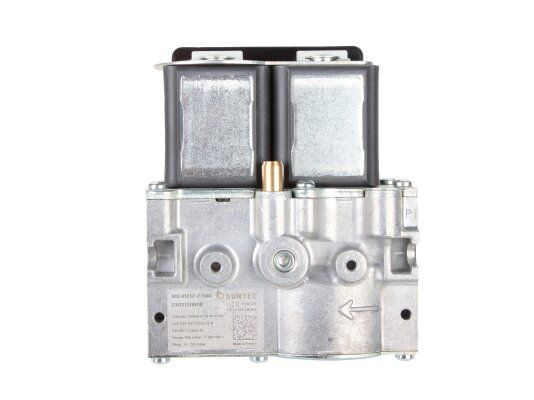

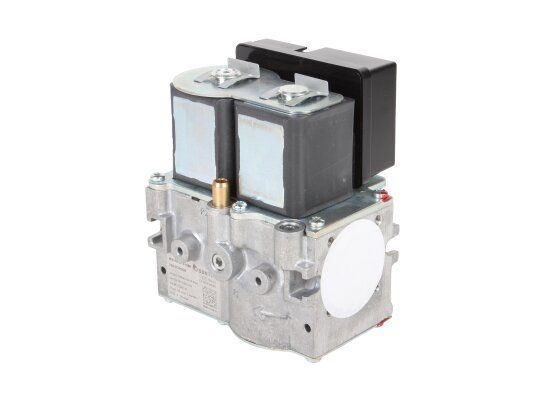

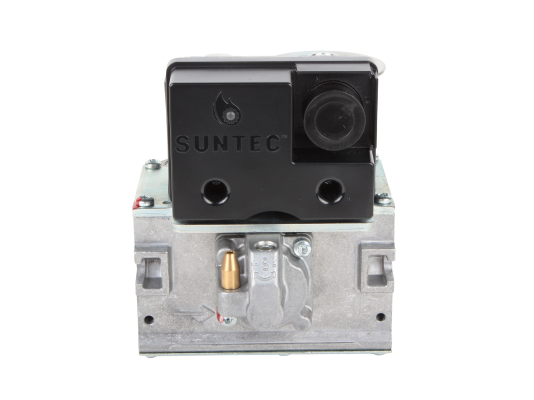

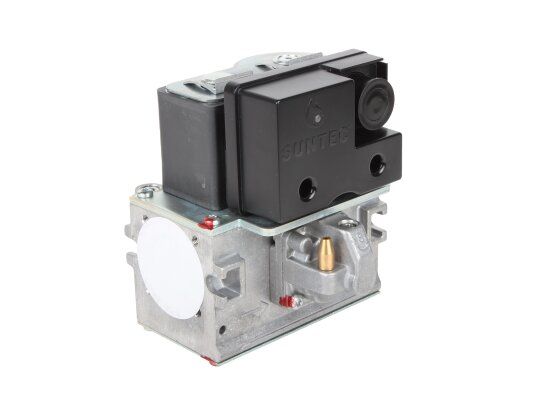

Газовый мультиблок Suntec M3C45F07-2-1000 представляет собой компактное устройство, объединяющее несколько функций для автоматизации подачи газа в горелки. Он предназначен для стабильного поддержания давления, независимо от колебаний входных показателей. Подходит для работы с давлением до 160 мбар и газами семейства I-III по EN 437. Применяется в системах с одноступенчатыми промышленными горелками для обеспечения герметичного перекрытия потока газа.

Конструкция

Корпус мультиблока изготовлен из алюминия и оснащен резьбовыми отверстиями Rp 1/2 и Rp 3/4. В его состав входят два предохранительных клапана с быстрым срабатыванием и регулятор давления, который управляется сервоприводом. Клапаны закрыты в обесточенном состоянии и открываются при подаче напряжения. Встроенный фильтр защищает клапаны от загрязнений, а прокладки и уплотнения обеспечивают устойчивость к газам, изготовлены из NBR-каучука.

Особенности

• Два автоматических клапана класса В по EN 161;
• Регулятор давления класса B по EN 88-1;
• Электромагнитные клапаны с раздельным управлением;
• Питание: 230 В с допустимыми отклонениями;
• Настройка потока с помощью винта;
• Быстрое срабатывание клапанов;
• Диапазон давления: 4-50 мбар;
• Защита от пыли и влаги (IP 54);
• Реле минимального давления;
• Подключение приборов для измерения давления;
• Температурный диапазон: -20...+60C;
• Ресурс клапанов: 200 тыс. циклов.

Установка

Мультиблок устанавливается с помощью фланцев и может размещаться в любом положении, кроме перевёрнутого.

Достоинства

• Комбинирование нескольких функций в одном устройстве;
• Быстродействие автоматических клапанов;
• Точность поддержания давления;
• Защита от влаги и пыли;
• Компактные размеры для легкого монтажа;
• Фильтрация на входе для защиты клапанов.

Устройство прошло все необходимые испытания и соответствует европейским стандартам.
