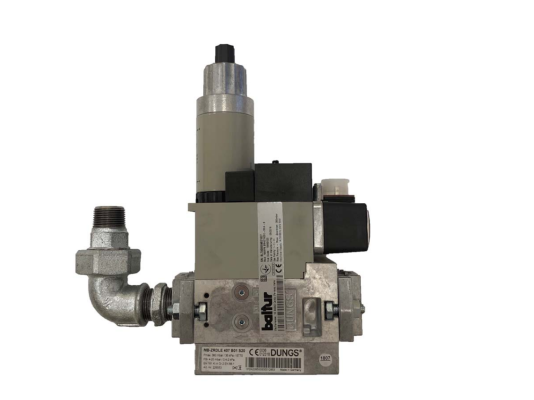

Газовая рампа Baltur BM412 A20C R5/4-B 19990168

Газовая рампа Baltur BM412 A20C R5/4-B

Она предназначена для использования в горелках Baltur с двухступенчатым регулированием мощности. Устройство обеспечивает безопасное управление подачей газа, стабилизацию давления, регулирование расхода и герметичное перекрытие газопровода. Она встраивается в промышленные газовые установки с давлением в подающей магистрали до 360 мбар.

Основные характеристики:

• рабочее напряжение: 220 В, -15%, +10%;
• двухступенчатый режим регулирования;
• максимальное / минимальное давление газа на входе: 360 мбар / 30 мбар;
• диапазон регулирования выходного давления: 4-20 мбар;
• э/м клапаны с совместным электрическим подключением;
• рабочая среда: природный, сжиженный газ;
• настройка реле минимального давления в диапазоне: 24-250 мбар;
• уровень пыле- и влагозащиты: IP 54;
• крепление на горелку на резьбу Rp 1 1/4.

Комплектация:

• входной фильтр;
• реле минимального давления;
• предохранительно-запорный клапан;
• стабилизатор давления;
• двухступенчатый регулирующий клапан.

Функционал:

• Клапаны обеспечивают герметичность газовой линии и быстрое перекрытие потока. Открытие происходит при подаче напряжения на катушки управления.
• Фильтр тонкой очистки предотвращает утечки, а датчик-реле контролирует давление для защиты горелки.
• Первый клапан стабилизирует давление, второй регулирует расход и перекрывает поток.

Температурный диапазон:

Она может эксплуатироваться при температуре от -15 до +70 °C для природного газа. Для сжиженного газа минимальная температура ограничена 0 °C.

Крепление:

Устройство может устанавливаться в различных положениях относительно горелки. При монтаже используются аксиальный компенсатор и газовый шаровой кран для снижения вибраций и компенсации несоосности.

Обслуживание:

Фильтр требует ежегодного обслуживания. Внеплановое ТО необходимо при перепаде давления более 10 мбар.

Преимущества:

• компактность и многофункциональность;
• быстрое и герметичное отсечение потока;
• стабильные параметры давления;
• высокая защита от пыли и влаги;
• вариативность монтажа.
