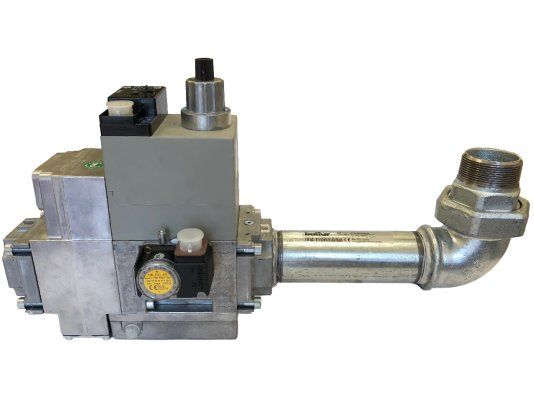

Газовая рампа Baltur MM412 A20C R5/4-B 19990166

Газовая рампа Balturмм412 A20C R5/4-B 19990166

Газовая рампа Baltur MM412 A20C R5/4-B предназначена для использования в одноступенчатых горелках Baltur, обеспечивая стабильность давления и контроль расхода газа. Она гарантирует надежность и безопасность работы газового оборудования, а также совместима с природным и сжиженным газом.

Конструкция газовой рампы

• Рампа включает фильтр, реле минимального давления, регулятор, два клапана класса А гр. 2, регулятор подъема, газовое колено и монтажный фланец. Она соединяется с горелкой через резьбу и оснащена ниппелем для измерения давления газа.
• Клапаны, установленные последовательно, проходят через фильтр, обеспечивая очистку газа от загрязнений. При подаче напряжения клапаны открываются.
• Один клапан регулирует давление, а второй — расход газа, с регулировкой скорости открытия через гидравлический замедлитель.
• При отключении питания клапаны закрываются, а реле контролирует достаточность давления и активирует блокировку при падении давления.

Характеристики газовой рампы:

• Рабочие среды: метан, сжиженный газ;
• Минимальное входное давление: 30 мбар;
• Максимальное давление: 360 мбар;
• Защита от пыли и влаги: IP 54;
• Соединение: Rp 1 ¼ ;
• Для горелок с одноступенчатым регулированием;
• Настройка реле минимального давления: 24-250 мбар;
• Напряжение питания: 220В-15%...230В+10 %;
• Выходное давление: 4-20 мбар.

Условия эксплуатации

Газовая рампа подходит для работы в диапазоне температур от -15C до +70C. Для сжиженного газа минимальная температура — 0C, чтобы избежать повреждения уплотнителей.

Монтаж и обслуживание

Газовая рампа устанавливается непосредственно на горелку с возможностью изменения положения. Для подключения используется аксиальный компенсатор и газовый кран. Фильтр требует очистки ежегодно, а также при значительном перепаде давления.

Опции

Газовую рампу можно дополнительно оснастить блоком контроля герметичности, антивибрационной вставкой или шаровым краном.
