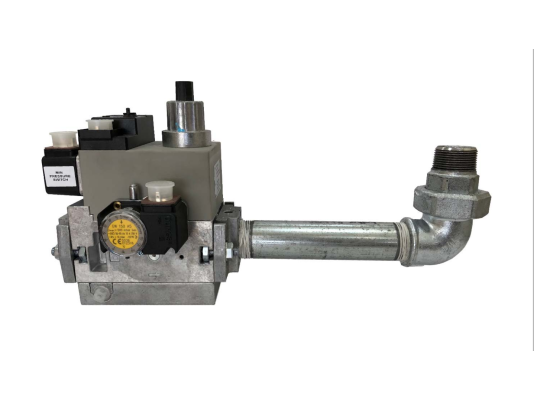

Газовая рампа Baltur MM412 C20S R5/4 19990581

Газовая рампа Balturмм412 C20S R5/4 19990581

Газовая рампа Baltur MM412 C20S R5/4 предназначена для использования в газовых и комбинированных горелках с одноступенчатым регулированием мощности. Она выполняет несколько важных функций, таких как стабилизация давления, регулирование расхода газа, отсечка потока и контроль на утечку газа. Это устройство обеспечивает герметичное перекрытие газопровода и безопасность системы сжигания.

Основные особенности устройства

• Газовая рампа состоит из блока клапанов с двумя электромагнитными клапанами, фильтром, реле давления, стабилизатором и регулятором расхода. Включает также регулятор скорости открытия клапана и реле контроля утечек.
• Клапаны последовательно устанавливаются по направлению потока газа. Перед клапанами установлен фильтр для очистки газа.
• Первый клапан стабилизирует давление газа, а второй управляет объемом подачи газа на горелку. Скорость открытия второго клапана регулируется.
• Встроенное реле отслеживает давление газа, а реле контроля герметичности следит за отсутствием утечек при закрытых клапанах.

Технические характеристики

• Напряжение питания: 220В-15% ... 230В+10 %;
• Рабочая среда: метан, сжиженный газ;
• Диапазон давления: 30-360 мбар;
• Регулировка давления: 4-20 мбар;
• Электромагнитные клапаны класса А гр. 2;
• Уровень защиты от пыли/брызг: IP 54;
• Соединение: Rp 1 ¼.

Условия эксплуатации

Газовая рампа предназначена для работы при температуре от -15 до +70C с природным газом. Для сжиженного газа минимальная температура окружающей среды составляет 0C.

Монтаж

Газовая рампа устанавливается непосредственно на горелку с учетом конструктивных особенностей. Для предотвращения вибраций используется аксиальный компенсатор и газовый кран.

Преимущества

• Компактные размеры;
• Надежность всех компонентов;
• Широкий функционал;
• Стабильное давление;
• Высокая электрозащита;
• Регулируемое реле минимального давления.

Уход за фильтром

Фильтр требует ежегодной очистки и замены фильтрующего элемента. В случае перепада давления на фильтре необходимо провести внеплановое обслуживание.
