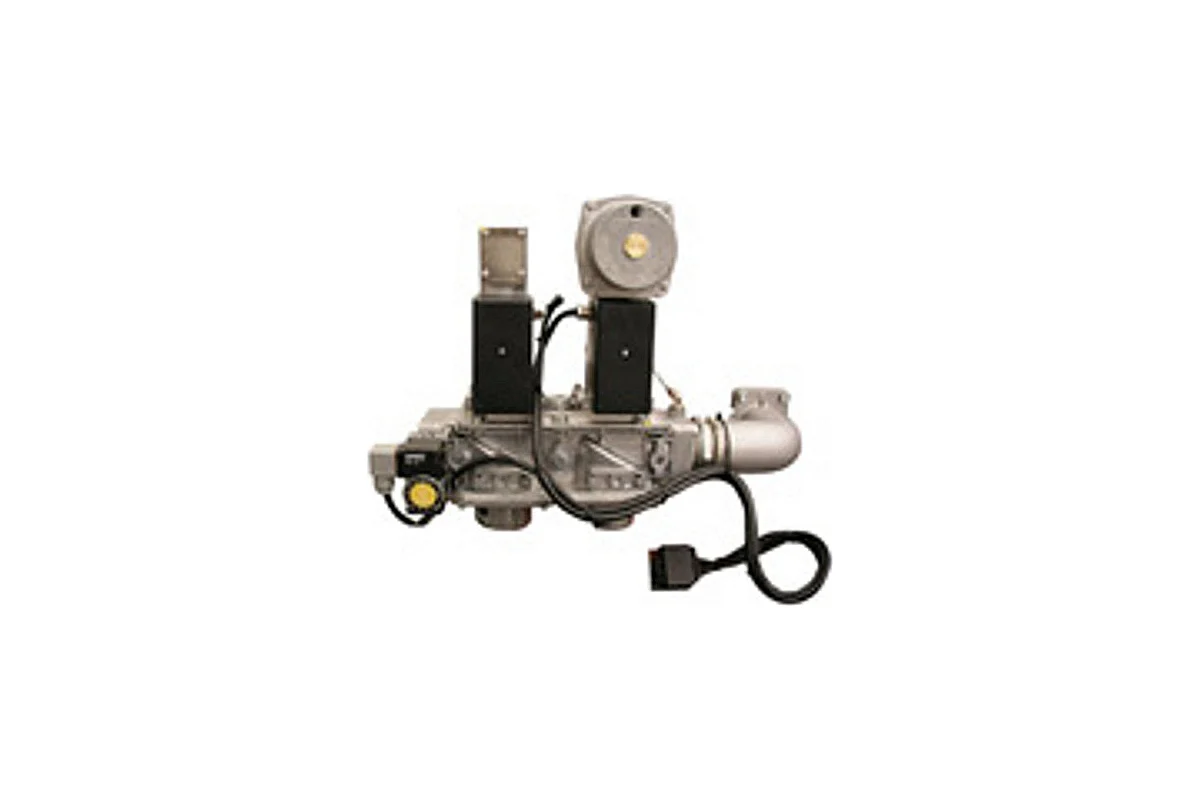

Газовая рампа Ecoflam GT-VGD20-RP50- PS2

Газовая рампа Ecoflam GT-VGD20-RP50-PS2 (артикул 3145790) представляет собой модульный узел управления подачей газа, предназначенный для интеграции в системы топливоподачи двухступенчатых газовых горелок промышленного и коммерческого исполнения серий BLU, MULTICALOR, MULTIFLAM. Устройство комплектуется двойным электромагнитным газовым клапаном серии VGD20 производства Siemens с резьбовым присоединением стандарта Rp 2" (DN 50), конструктивно предусматривает наличие реле минимального давления газа типа PS2, установленного между клапанами безопасности и рабочим клапаном, а также посадочные места для установки газового фильтра, антивибрационной муфты, шарового отсечного крана и реле максимального давления в соответствии с требованиями стандарта EN 676. Технические характеристики устройства включают максимальное избыточное рабочее давление 600 мбар (60 кПа), напряжение питания сервоприводов клапанов 230 В переменного тока частотой 50–60 Гц, класс пылевлагозащиты корпуса не ниже IP54, рабочий температурный диапазон окружающей среды от -5 °С до +50 °С и массу 3,2 кг. Рампа производится под брендом Ecoflam (Италия), монтируется в горизонтальном положении на входном патрубке горелки с соблюдением направления потока газа согласно маркировке на корпусе, подключение управляющих цепей и исполнительных механизмов выполняется через клеммные разъёмы в соответствии с электрической схемой производителя.
