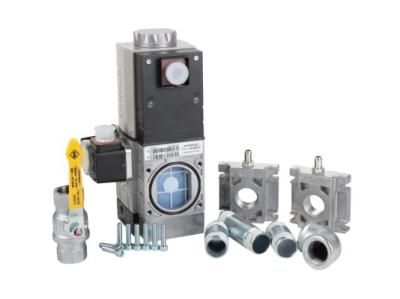

Газовые рампы Weishaupt — это готовые узлы обвязки горелки, отвечающие за безопасную подачу газа, стабилизацию давления и контроль герметичности. Они применяются в котельных, печах, сушильных линиях и других теплотехнических установках, помогая обеспечить стабильный розжиг и корректную работу автоматики. В разделе вы можете купить решение нужной производительности, уточнить цену и оформить доставку.
Газовые рампы Weishaupt: назначение и возможности
Газовая рампа Weishaupt объединяет арматуру и средства контроля в единую линию. Узел поддерживает заданное выходное давление, отсекает подачу при аварии, позволяет проводить тест на утечки перед пуском и ведет контроль расхода по показаниям манометров/датчиков. Такое исполнение снижает риски, ускоряет пусконаладку и упрощает сервис на всех типах горелок — от одноступенчатых до модулируемых.
Состав и ключевые узлы
Типовая компоновка включает входной фильтр, регулятор-стабилизатор давления, два последовательно установленных электромагнитных клапана класса A, реле контроля утечек, манометры с тестовыми ниппелями, предохранительные устройства и запорную арматуру. Взаимодействие с блоком управления горелки обеспечивает корректный алгоритм розжига: предварительная продувка, плавное открытие заслонки, розжиг без хлопков, контроль пламени и мгновенное отключение при внештатных сигналах.
Как выбрать рампу газовую для горелки
Подбор ведут по необходимому расходу, давлению на входе/выходе, типу управления и условиям эксплуатации. Для модулюруемых горелок важен запас по пропускной способности и устойчивость регулирования на малых нагрузках. Учитывайте совместимость по присоединительным размерам и электрическим параметрам катушек.
- Тип газа: природный, сжиженный (после редуцирования), состав
- Входное давление и требуемое на горелке
- Мощность горелки и расчетный расход
- Схема: одноступенчатая, двухступенчатая, плавно-двухступенчатая, модуляция
- Климатические условия и требования по степени защиты
- Наличие и регламент контроля утечек
Технические параметры и ориентиры по цене
Ниже — типовые ориентиры по характеристикам; точные значения зависят от модели. Цены формируются по конфигурации (диаметр, класс клапанов, исполнение контроля утечек, опции). Запросите коммерческое предложение для сопоставления решений.
| Параметр | Что учитывать | Типовые значения |
|---|---|---|
| Присоединение | Размер и стандарт резьбы | Rp 1/2″–Rp 2″ |
| Давление | Вход/выход, стабильность | Вход до сотен мбар; выход 15–200 мбар |
| Расход газа | Соответствие мощности | От малых до промышленных расходов |
| Клапаны | Класс, время закрытия | Электромагнитные, класс A, быстрое отсечение |
| Контроль утечек | Встроенный или внешний | Проверка линии перед пуском |
| Питание катушек | Совместимость с автоматикой | 230 В AC или 24 В AC/DC |
Монтаж, сервис и запчасти
Рампы газовые Weishaupt монтируются на ровном участке трубопровода с доступом для обслуживания, после чего выполняются настройка регулятора, проверка герметичности и пробный пуск по инструкции. Для поддержания характеристик проводите регулярный осмотр фильтра, тест реле утечек и проверку времени закрытия клапанов. Оригинальные запчасти и ремкомплекты доступны к покупке; это ускоряет ТО и сохраняет соответствие требованиям безопасности.
