Менеджеры горения Brahma NDM — это микропроцессорные контроллеры, отвечающие за пуск, стабильность пламени и безопасность работы газовых и жидкотопливных горелок прерывистого цикла. Устройства управляют стадиями розжига, отслеживают наличие пламени по электроду ионизации или фотодатчику FD и при отклонениях переводят систему в блокировку с перекрытием топлива.
Что такое менеджеры горения серии NDM
NDM — компактные блоки управления (топочные автоматы) для атмосферных и вентиляторных горелок. В ряде исполнений предусмотрены встроенный трансформатор зажигания и EMC‑фильтр для снижения электромагнитных помех. Диапазон рабочих температур обычно покрывает типичные условия котельных, а конструкция рассчитана на быстрый монтаж и сервис. В линейке доступны модели под разные методы контроля пламени и сценарии работы.
Применение и совместимость
Контроллеры подходят для котлов отопления, теплогенераторов, печей и технологических установок с газовым или жидким топливом. Серия совместима с атмосферными горелками и системами с вентилятором, где требуется прерывистый режим. Для модернизации и новой установки можно подобрать NDM11, NDM12, NDM32 или решения серии NDTM (Microflat), включая NDTM11 с плоским разъемом под жгут.
Как работает менеджер горения
Алгоритм включает продувку, подачу искры и топлива, контроль пламени, рабочую фазу и останов. Если в интервал безопасности пламя не подтверждено, происходит блокировка с индикацией ошибки. Такой подход защищает оборудование и обеспечивает повторяемость запуска при изменении тяги, давления газа или качества топлива.
Менеджеры горения Brahma NDM: популярные модели
Ниже — ориентировочные характеристики востребованных позиций для подбора по топливу, типу горелки и способу контроля пламени.
| Модель | Артикул | Топливо | Тип горелки | Контроль пламени | Встроенные элементы |
|---|---|---|---|---|---|
| NDM11 | 37500010 | Газ/жидкое | Атмосферная | Ионизация | Трансформатор зажигания |

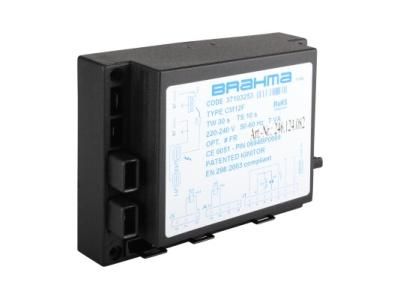

| NDM12 | 37520007 | Газ | Атмосферная или с вентилятором | Ионизация/FD | Трансформатор, EMC‑фильтр |
| NDM32 | 37565010 | Газ/жидкое | С вентилятором | Фотодатчик FD | EMC‑фильтр |
| NDTM11 (Microflat) | 37580000 | Газ | Прерывистого цикла | Ионизация | Плоский разъем Microflat |
Как выбрать модель под вашу задачу
Оцените требования горелки и условий эксплуатации: от способа розжига до типа датчика пламени и интерфейса подключения. Сопоставьте паспорт горелки с параметрами конкретного контроллера, чтобы обеспечить корректный старт, выдержку времени безопасности (tSA) и совместимость по электропитанию.
- Тип горелки: атмосферная или с вентилятором, прерывистый режим
- Топливо: природный газ, сжиженный газ, дизель
- Метод контроля пламени: электрод ионизации или фотодатчик FD
- Наличие встроенного трансформатора зажигания и EMC‑фильтра
- Время безопасности, задержки розжига, логика блокировки
- Интерфейс подключения: клеммный или Microflat (NDTM..)
- Рабочий температурный диапазон и условия монтажа
Монтаж и эксплуатационные рекомендации
Установка выполняется квалифицированным специалистом: проверяются жгуты, заземление, экранирование высоковольтного кабеля и расположение датчиков. После подключения проведите функциональный тест: проверку продувки, искры, подтверждения пламени и корректности сброса блокировки. Регулярно обслуживайте блоки розжига и контроллеры, очищайте датчики и фиксируйте результаты проверки в журнале.
Наличие, цены и доставка
В каталоге представлены позиции NDM и NDTM для типовых горелок и котлов. Уточняйте цену и наличие, возможна быстрая отгрузка со склада и доставка по России, включая Москву и регионы. В комплекте поставляется документация: паспорт, схема подключения и инструкция по пуско-наладке, а также гарантия производителя.
