Менеджеры горения CIB Unigas LME — назначение
Менеджеры горения CIB Unigas LME применяются для автоматизации запуска, работы и остановки газовых горелок котлов, обеспечивая контроль розжига, вентиляции топки, пламени и безопасного отключения. Устройства координируют работу исполнительных механизмов и датчиков, поддерживают стабильное горение и помогают снизить расход топлива за счет корректной дозировки воздуха и газа.
Преимущества и функции автомата
Микропроцессорное управление следит за последовательностью этапов пуска, временем продувки, подачей искры и появлением пламени. Для ряда модификаций предусмотрено управление воздушной заслонкой при остановке и повторном запуске, самодиагностика с индикацией ошибок, защита от неверной полярности и залипания клапанов, а также контроль наличия пламени по ионизационному электроду. Отдельные модели подходят для одно- и двухступенчатых горелок с наддувом и допускают работу в расширенных температурных условиях.
Как выбрать менеджер горения для горелки
Чтобы подобрать совместимое устройство для горелки и котла, ориентируйтесь на паспорт оборудования и требования объекта.
- Тип горелки: одно- или двухступенчатая, наличие наддува.
- Напряжение питания и схема клеммных соединений.
- Нужна ли поддержка привода воздушной заслонки/серво.
- Диапазон рабочих температур и класс пылевлагозащиты.
- Способ контроля пламени, индикация и функции самодиагностики.
- Соответствие артикулу, указанному в документации котла.
При замене действуйте по артикулу оригинальной запчасти или её прямому аналогу из серии LME, проверяя тайминги и диаграммы запуска.
Популярные модификации LME

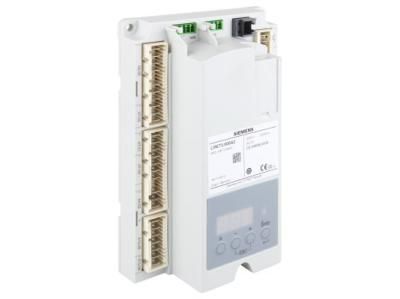

В эксплуатации часто встречаются модели LME73.000A2 (арт. 2020481), LME73.831A2BC (арт. 2020479) и LME21.330C2 (арт. 2020467). Они применяются для горелок CIB Unigas разных теплопроизводительностей и совместимы с ионизационным контролем пламени. Перед покупкой сопоставьте схему подключения, временные диаграммы и требования к безопасности с паспортом вашей горелки.
Сводные характеристики моделей
| Модель | Тип горелки | Питание | Контроль пламени | Класс защиты | Артикул |
|---|---|---|---|---|---|
| LME73.000A2 | 1–2 ступени, наддув | 230 В AC | Ионизационный электрод | IP40 | 2020481 |
| LME73.831A2BC | 2 ступени, наддув | 230 В AC | Ионизационный электрод | IP40 | 2020479 |
| LME21.330C2 | 1 ступень, наддув | 230 В AC | Ионизационный электрод | IP40 | 2020467 |
Параметры могут отличаться в зависимости от исполнения; окончательные данные смотрите в руководстве на конкретный артикул и в схеме подключения вашей горелки.
Монтаж, настройка и обслуживание
Установку выполняют на штатную колодку, с проверкой целостности проводки, искрового трансформатора, датчиков давления и правильности полярности. После монтажа проверьте последовательность пуска: продувка, розжиг, подтверждение пламени, переход на рабочую ступень. Рекомендуется периодически выполнять профилактику: очищать электрод ионизации, проверять тайминги, тестировать запорные клапаны и корректность работы заслонки. Инструкции и диаграммы времени запуска прилагаются к изделию и необходимы для ввода в эксплуатацию и диагностики.
