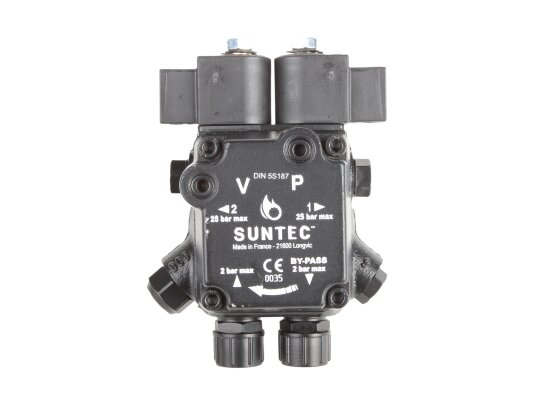

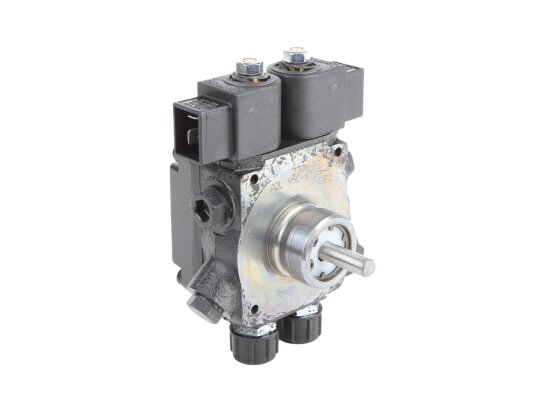

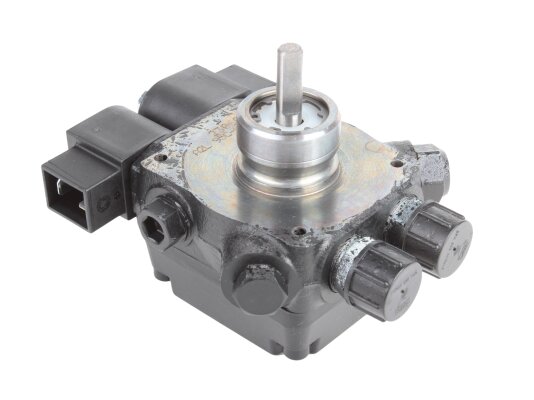

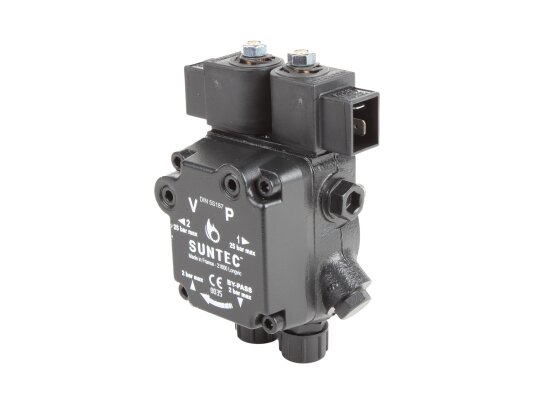

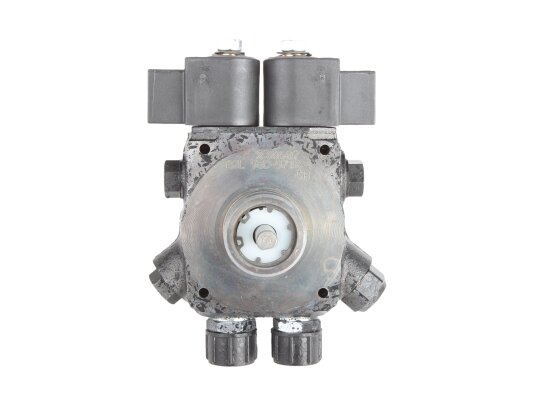

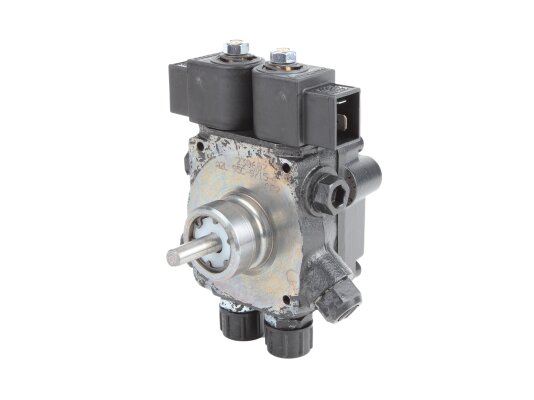

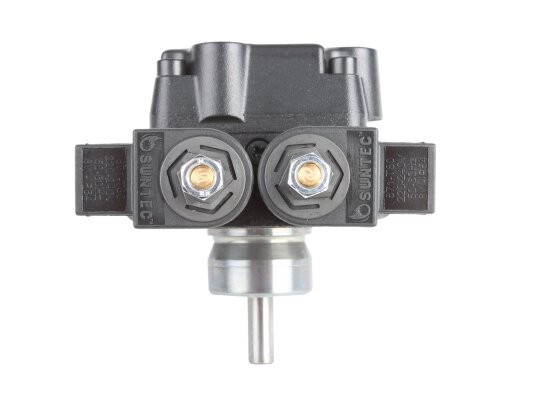

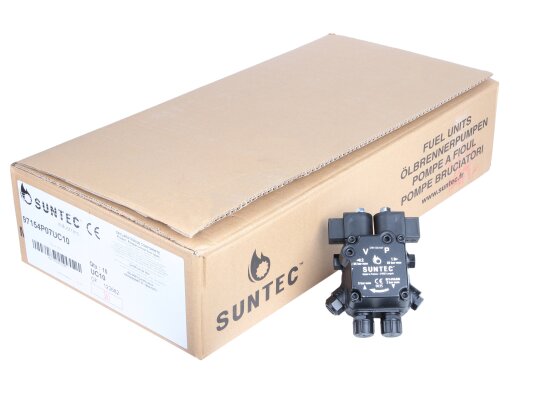

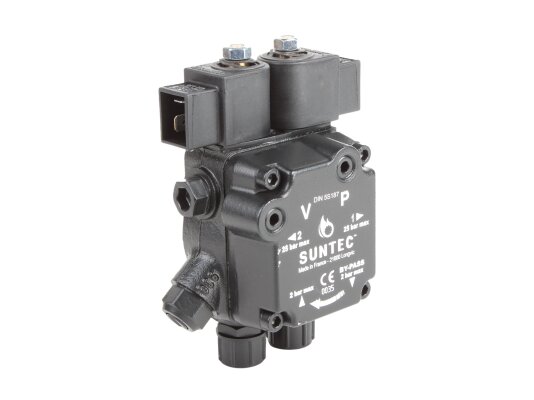

Насос для горелки Suntec A2L 95 C 9715 4P 0700

Насос A2L 95 C 9715 4P 0700 от Suntec относится к серии A2L, которая включает устройства с двумя форсуночными линиями, каждая из которых оснащена отдельным электромагнитным клапаном с запорной функцией. Номинальная производительность насоса составляет 128 л/ч. Агрегат имеет шестерёнчатый механизм, состоящий из пары прямозубой шестерни и колеса, вращающихся против часовой стрелки. Узел управления включает золотниковый клапан и два электромагнитных вентиля. Редукционный золотник состоит из подпружиненного поршенька и регулировочного винта для установки давления нагнетания. Запорные электромагнитные клапаны перекрывают подачу горючего и включаются по сигналам от контроллера блока управления горелки. На входе установлен обслуживаемый сетчатый фильтр с пропускной площадью 20 см². Давление на подаче может достигать до 1,5 МПа. Предусмотрены стандартные порты для манометра и вакуумметра.

Высота всасывания составляет максимум 0.45 бар вакуума. Вес насоса — 1.2 кг, габариты — 8.9x8x11.5 см. Альтернативный артикул — 840040000100. Направление вращения вала (со стороны вала) — C: вращение против часовой стрелки, форсунка слева. Серия насоса A2L предусматривает 2 выхода на форсунки и два встроенных отсечных электромагнитных клапана с запирающей функцией. Выход на форсунку имеет размер ⅛ дюйма (3.175 мм). Метод установки — втулочный ⌀32 мм. Диапазон давления на форсунку — от 8 до 15 бар. Всасывающая и обратная линия имеют размер ¼ дюйма NPTF (коническая резьба) — 6.35 мм. Тип модели — 2 ступенчатая с электромагнитным клапаном. Установка заглушки байпаса — P: заглушка байпаса установлена в обратную линию для двухтрубной системы. Конструкция вала — одна полость. Порт манометра — ⅛ дюйма (3.175 мм), порт вакуумметра — ⅛ дюйма (3.175 мм). Функция клапана — регулировка давления. Сетчатый фильтр имеет открытую область 20 см² и размер отверстия 150 мкм. Заглушка байпаса устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником. Заводские установки давления — 10 бар. Эксплуатационная вязкость — от 2 до 12 мм²/с. Температура топлива — от 0 до 60 ºC макс. в насосе. Давление на входе — 2 бар, давление на выходе — 2 бар. Номинальная скорость вращения — 2 850 об/мин, максимальная скорость вращения — 3 600 об/мин. Вращающий момент — 0.2 Н·м. Производительность при давлении 11 бар и вязкости 5 сСт — 128 л/ч. Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт — 128 л/ч. Максимальное давление электромагнитного клапана — 25 бар. Напряжение электромагнитного клапана — 220-240, 110-120 или 24 В. Потребление электромагнитного клапана — 9 Вт. Вид перекачиваемой жидкости — дизельное топливо. Степень защиты — IP54. Диаметр вала — 8 мм.
